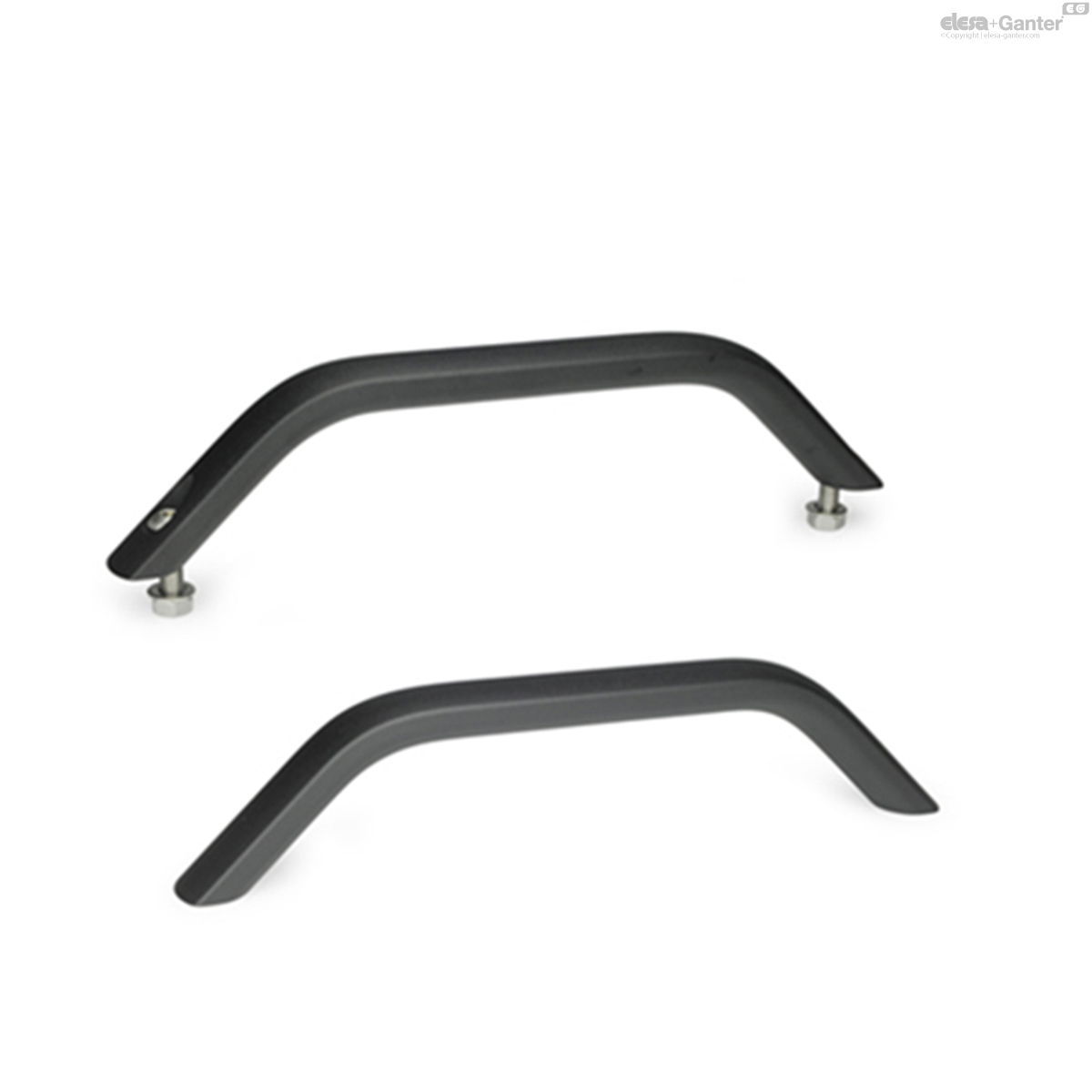

GN 428Bügelgriffe

Bügelgriffe — SW - Black

Aluminium

  • Icons/__logo__RoHS__.png
Bügelgriffe
Bügelgriffe
SW - RAL 9004
EL - Eloxiert, naturfarben
SR - RAL 9006

GN 428

Katalog
b
l1
a
d
h1
h2
l2
l3
l4
t
28
200
18
M 8
63
-
240
-
-
10
340
28
250
18
M 8
63
-
290
-
-
10
360
28
300
18
M 8
63
-
340
-
-
10
400
28
400
18
M 8
63
-
440
-
-
10
500
36
300
26
M 10
71
-
355
-
-
14
750
36
400
26
M 10
71
-
455
-
-
14
940
36
500
26
M 10
71
-
555
-
-
14
1200
36
600
26
M 10
71
-
655
-
-
14
1450
36
800
26
M 10
71
-
855
-
-
14
1900
28
200
18
M 8
63
11.8
240
30
10
-
345
28
250
18
M 8
63
11.8
290
30
10
-
365
28
300
18
M 8
63
11.8
340
30
10
-
410
28
400
18
M 8
63
11.8
440
30
10
-
520
36
300
26
M 10
71
16.6
355
40
13
-
770
36
400
26
M 10
71
16.6
455
40
13
-
960
36
500
26
M 10
71
16.6
555
40
13
-
1230
36
600
26
M 10
71
16.6
655
40
13
-
1480
36
800
26
M 10
71
16.6
855
40
13
-
1930
  • Icons/__logo__IF2018__.png
  • Icons/__logo__reddot__.png
  • Icons/__logo__GermanDesignAward__.png

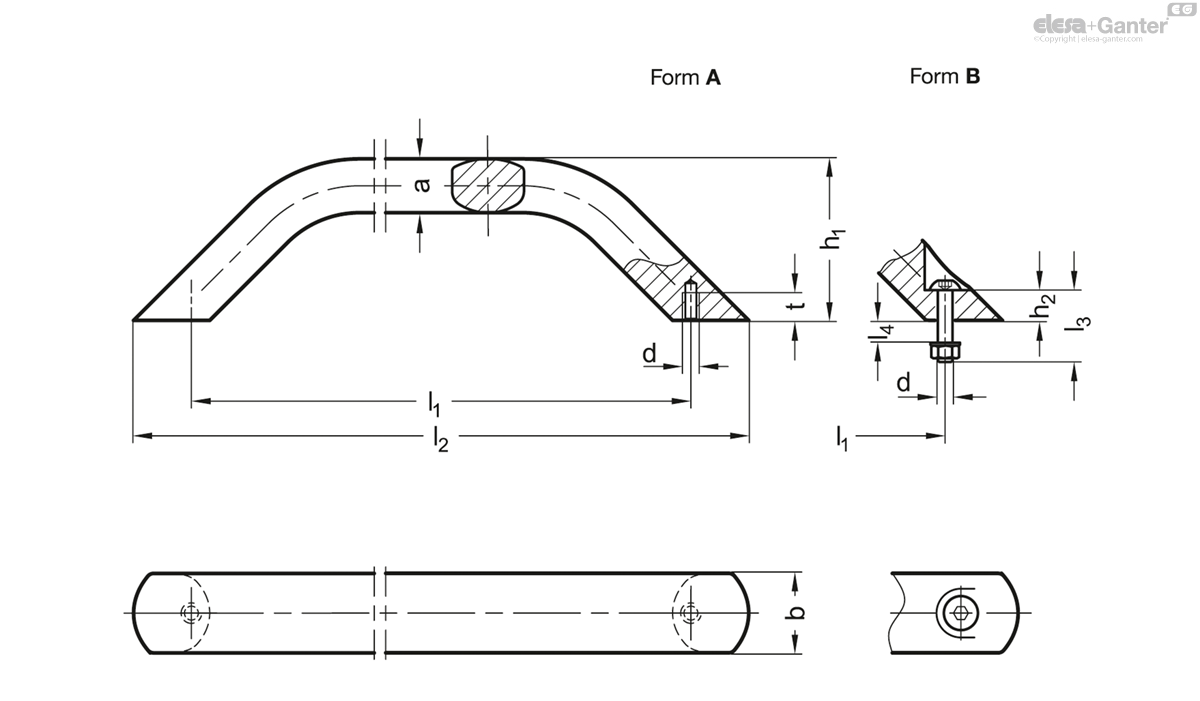

Form

  • A: Montage von der Rückseite (Gewinde-Sackloch)
  • B: Montage von der Bedienseite

Aluminium AL

  • kunststoffbeschichtet, schwarz RAL 9005, strukturmatt SW
  • kunststoffbeschichtet, silber RAL 9006, strukturmatt SR
  • eloxiert, naturfarben EL

Form B

  • Linsenschrauben ISO 7380
  • Sechskantmutter ISO 4032
  • Unterlegscheiben DIN 125

Edelstahl 1.4301

Maschinengriffe GN 428 werden aus gezogenem Aluminiumprofil hergestellt.

Aufgrund des Fertigungsverfahrens (Biegen) können Sonderlängen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Bei Form B gehören Linsenschrauben, Sechskantmuttern und Unterlegscheiben zum Lieferumfang.

  • andere Oberflächen
Verwandte Produkte

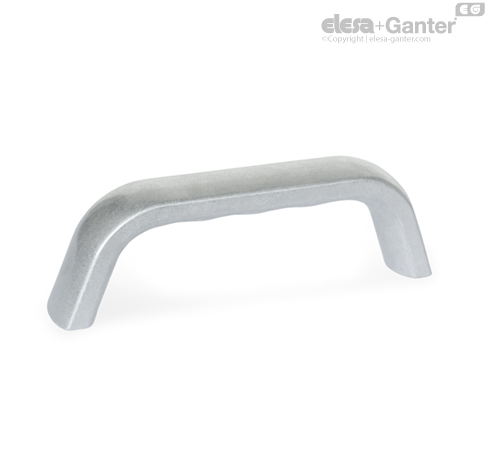

Montage von der Rückseite (Gewinde-Sackloch)

GN 328-A

Bügelgriffe Aluminium
Bügelgriffe

GN 426

Bügelgriffe Aluminium
Montage von der Rückseite (Gewinde-Sackloch)

GN 426.6-A

Bügelgriffe Edelstahl
Bügelgriffe

GN 565

Bügelgriffe Aluminium
Montage von der Rückseite (Gewinde-Sackloch)

GN 565.3-A

Bügelgriffe Aluminium

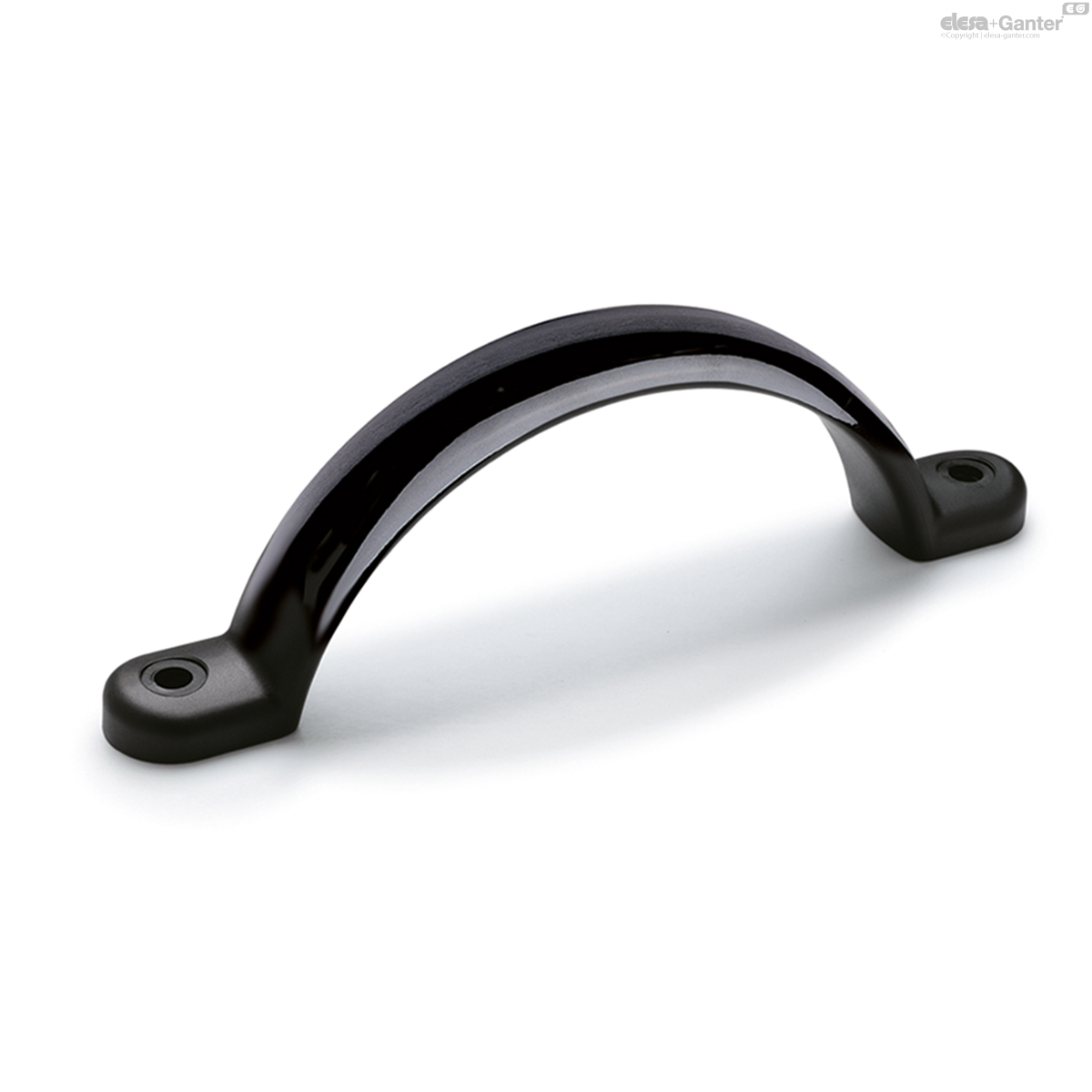

Bügelgriffe

M.478

Bügelgriffe Kunststoff Thermoplast
Gewindesackloch für rückseitige Montage

M.643

Bügelgriffe Kunststoff Thermoplast
Bügelgriffe

M.843

Bügelgriffe Kunststoff Thermoplast

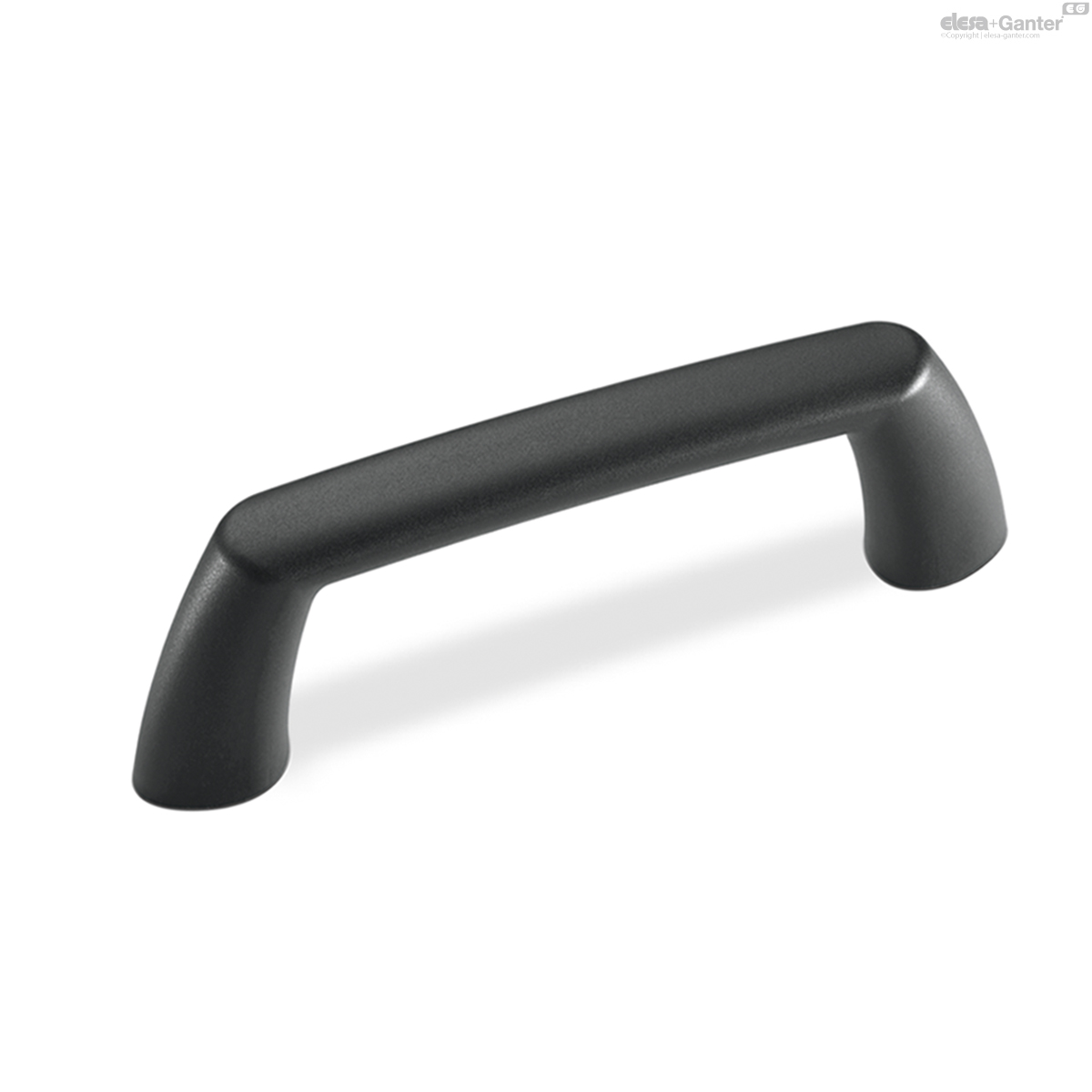

Gerätegriffe
