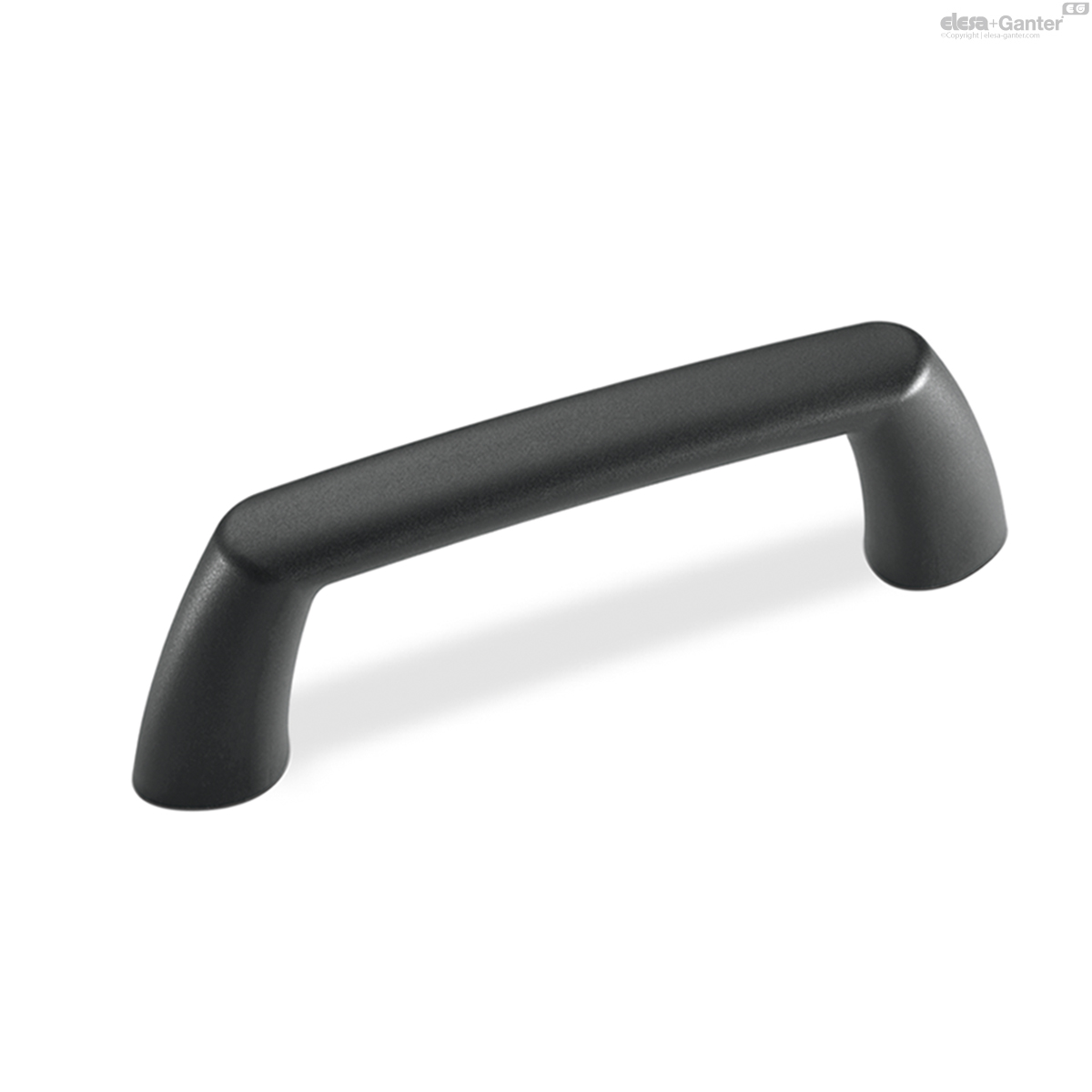

M.943Gerätegriffe

Gerätegriffe

Geeignet für die Verwendung bei 19, Kunststoff Thermoplast

Technical datasheet

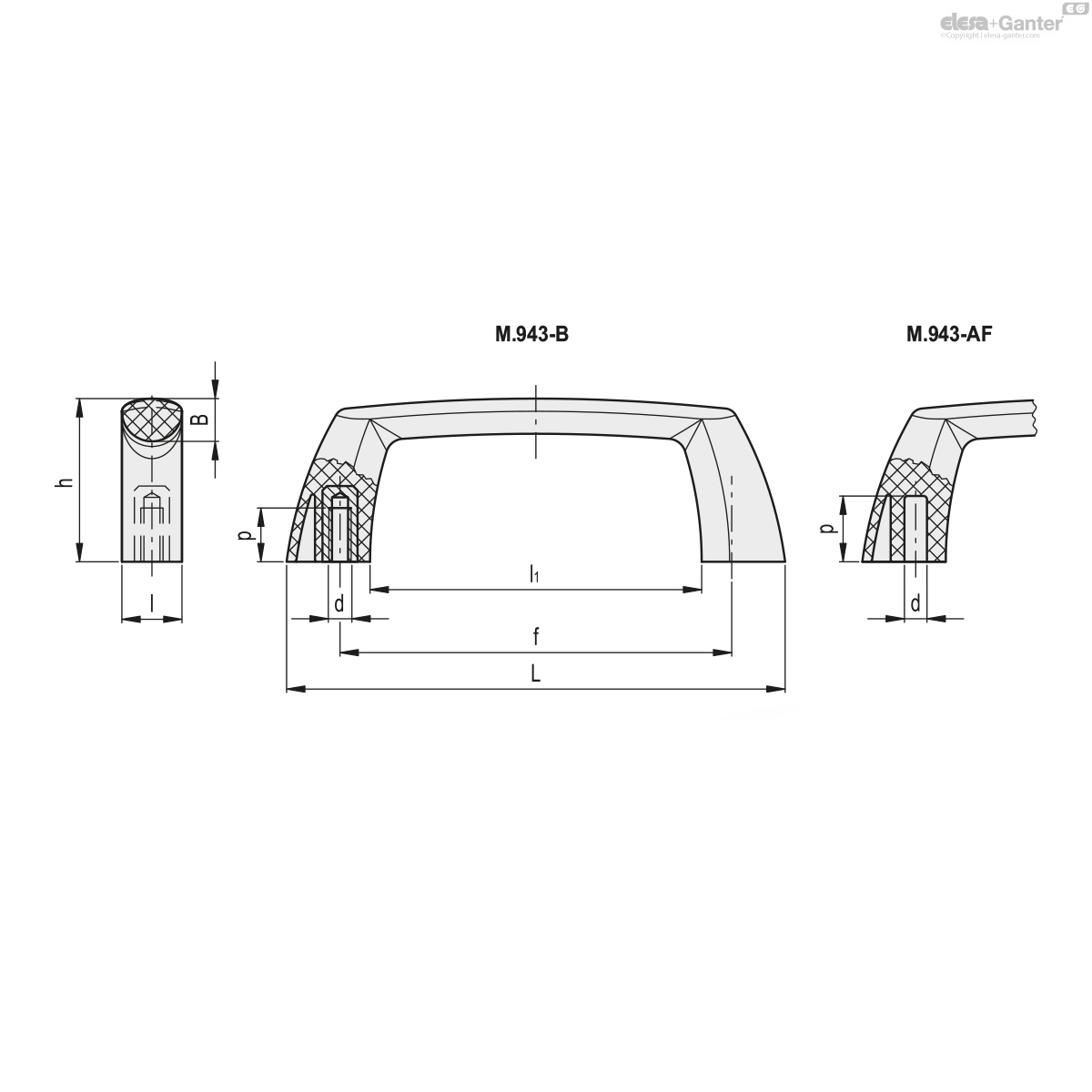

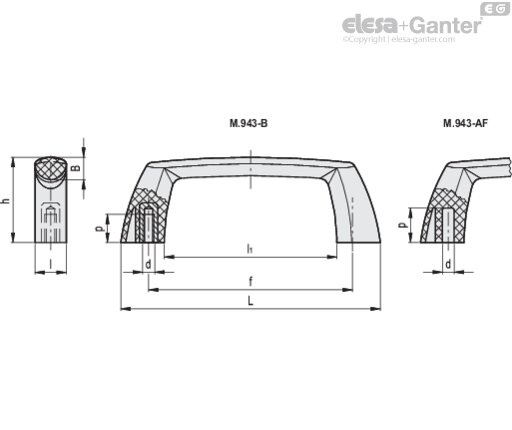

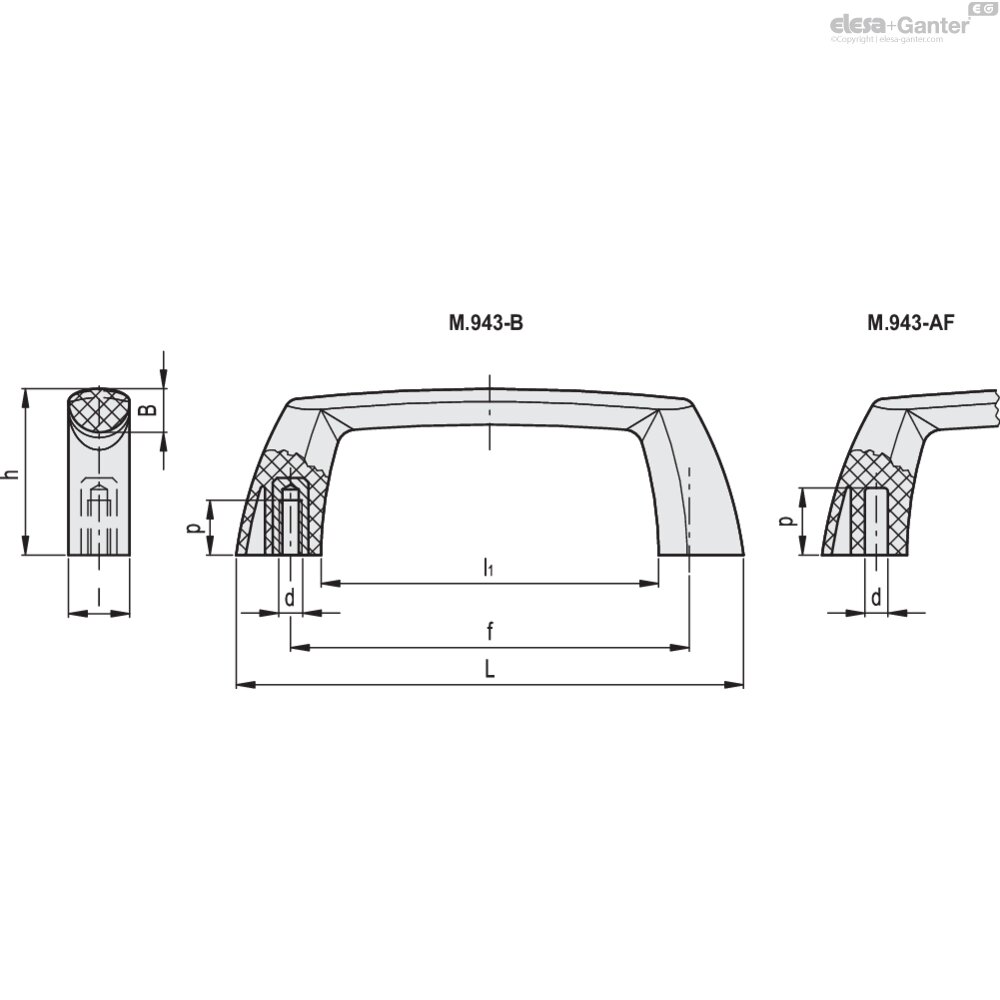

Katalog	Beschreibung	L	f	d	h	B	l	l₁	p	HE	F1 [N]	F2 [N]

137901	M.943-112-B-M5	112	88±0.5	M5	36.5	9	13.5	74.5	10	3	2000	2200
137921	M.943-144-B-M5	144	120±0.5	M5	42	11	15	105	10	4	2000	2200
137906	M.943-112-AF-4.8	112	88±0.5	4.5	36.5	9	13.5	74.5	14	3	2000	2200
137926	M.943-144-AF-4.8	144	120±0.5	4.5	42	11	15	105	14	4	2000	2200

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.

Standardausführungen

M.943-B: Gewindebuchse Messing, Gewinde-Sackloch
M.943-AF: Sacklöcher für Blechschrauben Ø4,8 (UNI ISO 7049); empfohlenes maximales Drehmoment 5 Nm

Funktionen und Anwendungen

Die Abmessungen der Bügelgriffe M.943 sind geeignet für die Verwendung bei 19' Einschüben und Geräten.

Die in der Tabelle angegebenen Werte der Höheneinheit HE, beziehen sich auf die entsprechend korrespondierenden Frontplattenhöhen der Gehäuse (19'-Gehäusetechnik). 1 HE = 44,45 mm.

Technische Daten

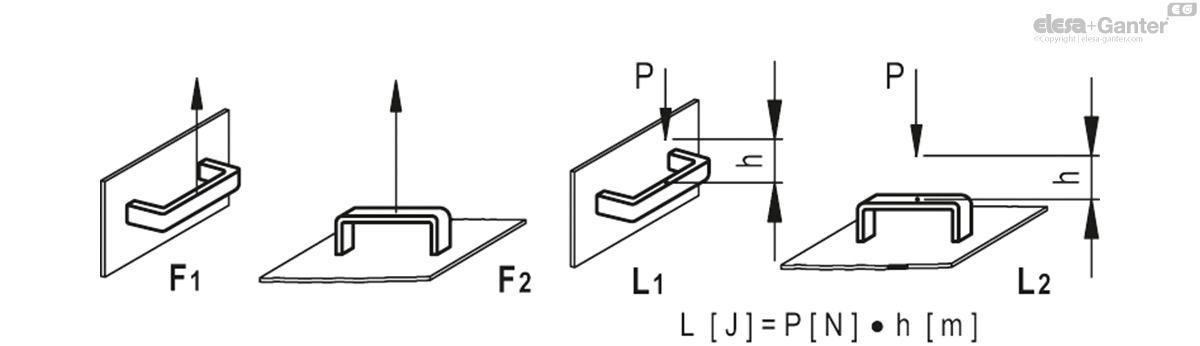

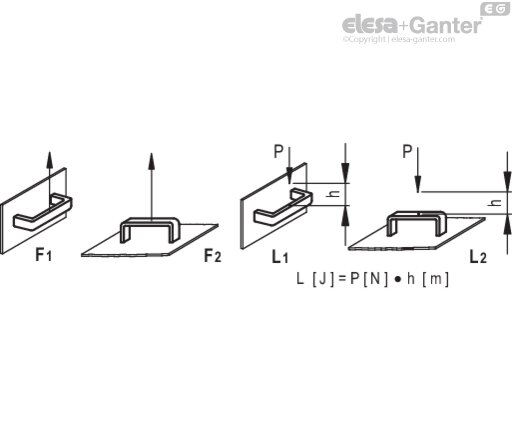

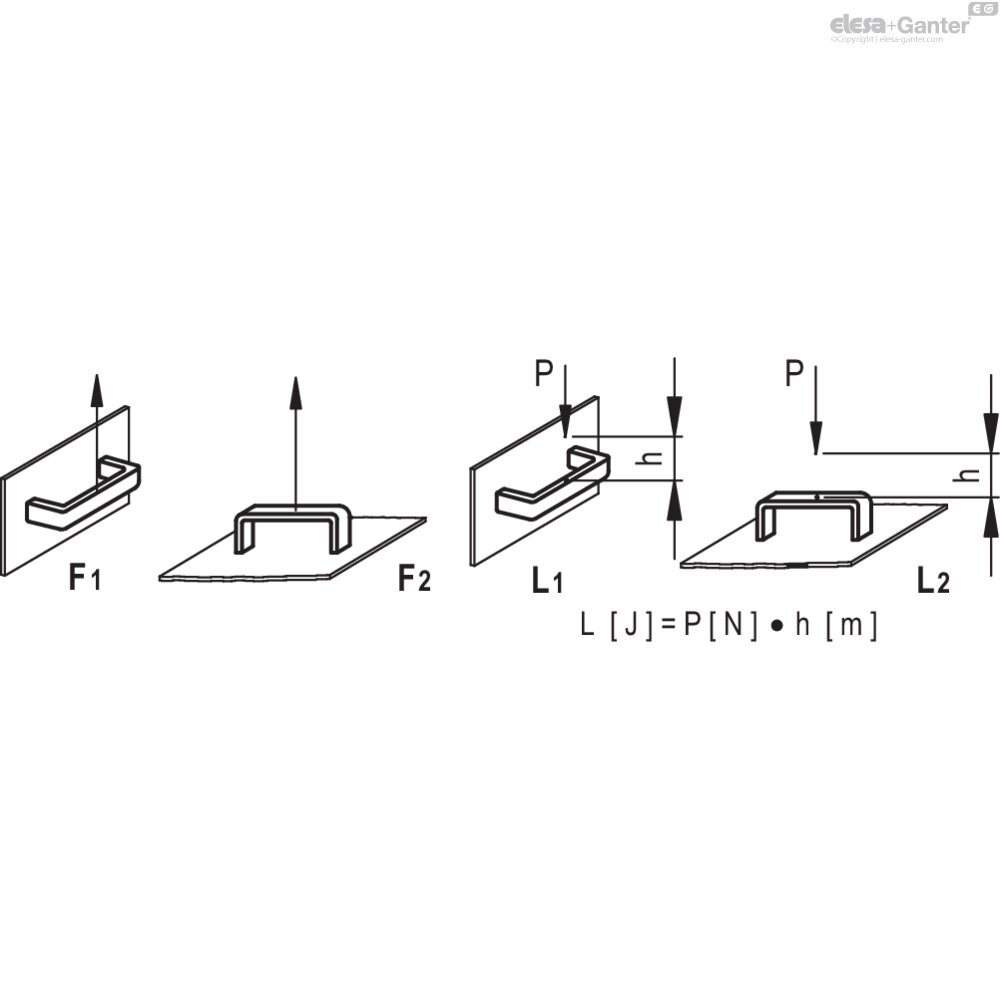

Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
