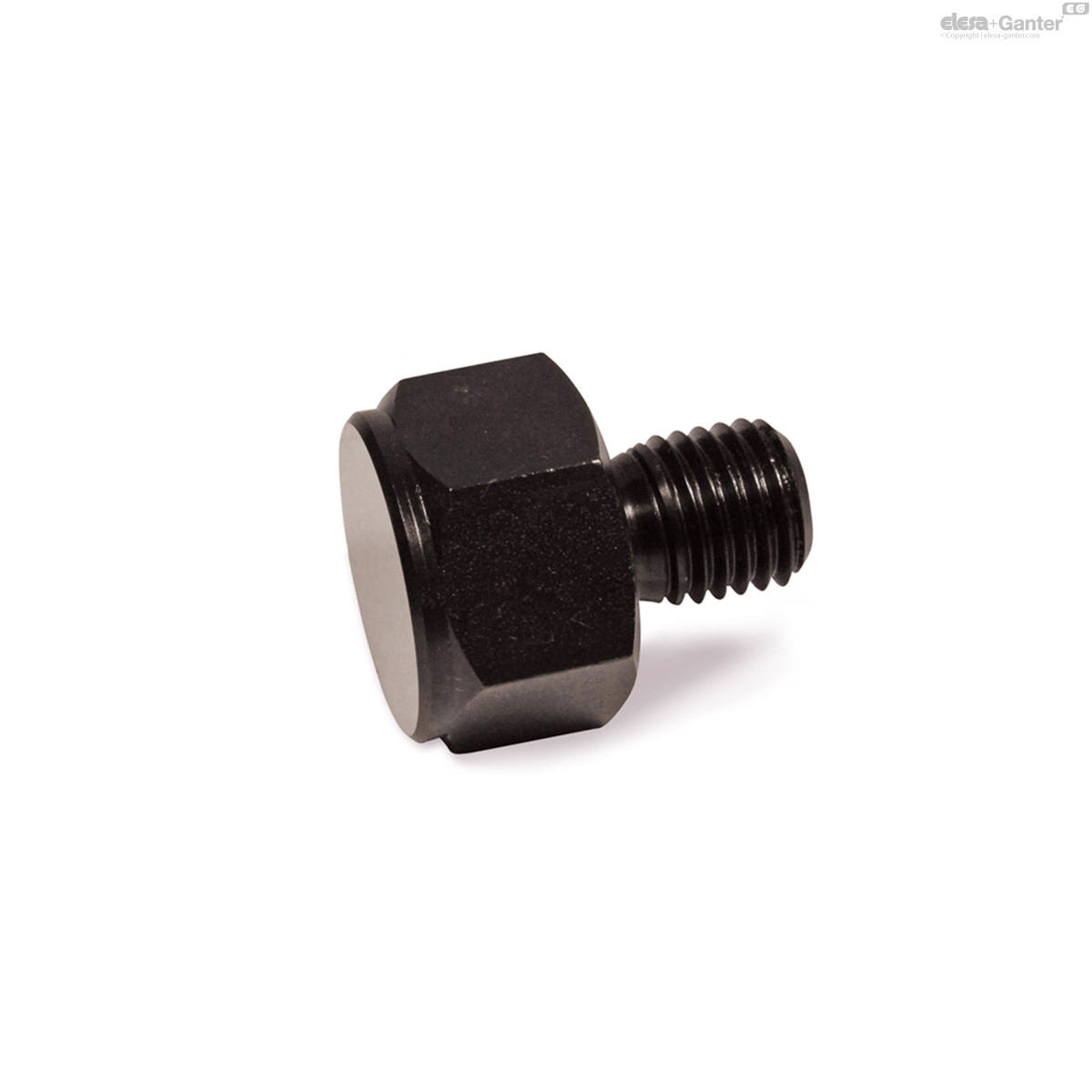

GN 409.1Positionier-Elemente

Positionier-Elemente

mit Außengewinde

  • Icons/__logo__RoHS__.png
Positionier-Elemente
Positionier-Elemente

GN 409.1

Zurücksetzen
Katalog
h ±0.01
h ±0.1
d1
d2
l
A/F
e
GN 409.1-10-M8-B
10
-
M 8
17
10
17
19.4
21
GN 409.1-10-M10-B
10
-
M 10
19
12
19
21.9
28
GN 409.1-10-M12-B
10
-
M 12
22
14
22
25.2
40
GN 409.1-15-M10-B
15
-
M 10
19
12
19
21.9
40
GN 409.1-15-M12-B
15
-
M 12
22
14
22
25.2
56
GN 409.1-15-M16-B
15
-
M 16
30
19
30
34.2
90
GN 409.1-20-M16-B
20
-
M 16
30
19
30
34.2
140
GN 409.1-10-M8-K
-
10
M 8
-
10
17
19.4
21
GN 409.1-10-M10-K
-
10
M 10
-
12
19
21.9
28
GN 409.1-10-M12-K
-
10
M 12
-
14
22
25.2
40
GN 409.1-15-M10-K
-
15
M 10
-
12
19
21.9
40
GN 409.1-15-M12-K
-
15
M 12
-
14
22
25.2
56
GN 409.1-15-M16-K
-
15
M 16
-
19
30
34.2
90
GN 409.1-20-M16-K
-
20
M 16
-
19
30
34.2
140
GN 409.1-10-M8-R
-
10
M 8
17
10
17
19.4
21
GN 409.1-10-M10-R
-
10
M 10
19
12
19
21.9
28
GN 409.1-10-M12-R
-
10
M 12
22
14
22
25.2
40
GN 409.1-15-M10-R
-
15
M 10
19
12
19
21.9
40
GN 409.1-15-M12-R
-
15
M 12
22
14
22
25.2
56
GN 409.1-15-M16-R
-
15
M 16
30
19
30
34.2
90
GN 409.1-20-M16-R
-
20
M 16
30
19
30
34.2
140

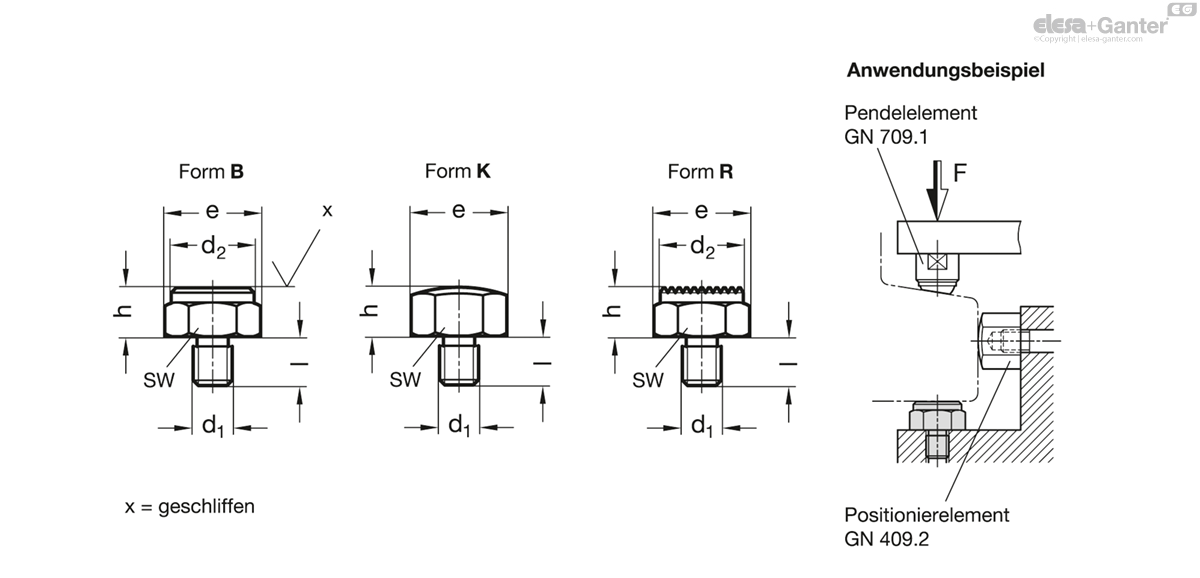

Form

  • B: Druckfläche plan
  • K: Druckfläche gewölbt
  • R: Druckfläche geriffelt

Stahl

  • einsatzgehärtet
  • brüniert

Positionierelemente GN 409.1 mit Gewindezapfen werden als Auflagen, Anschläge und Druckstücke verwendet.
