409.1-15-M12-B GN 409.1 Positionier-Elemente

409.1-15-M12-B

GN 409.1 Positionier-Elemente

mit Außengewinde
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 409.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 409.1-15-M12-B
h ±0.01
15
d1
M 12
d2
22
l
14
A/F
22
e
25.2
56

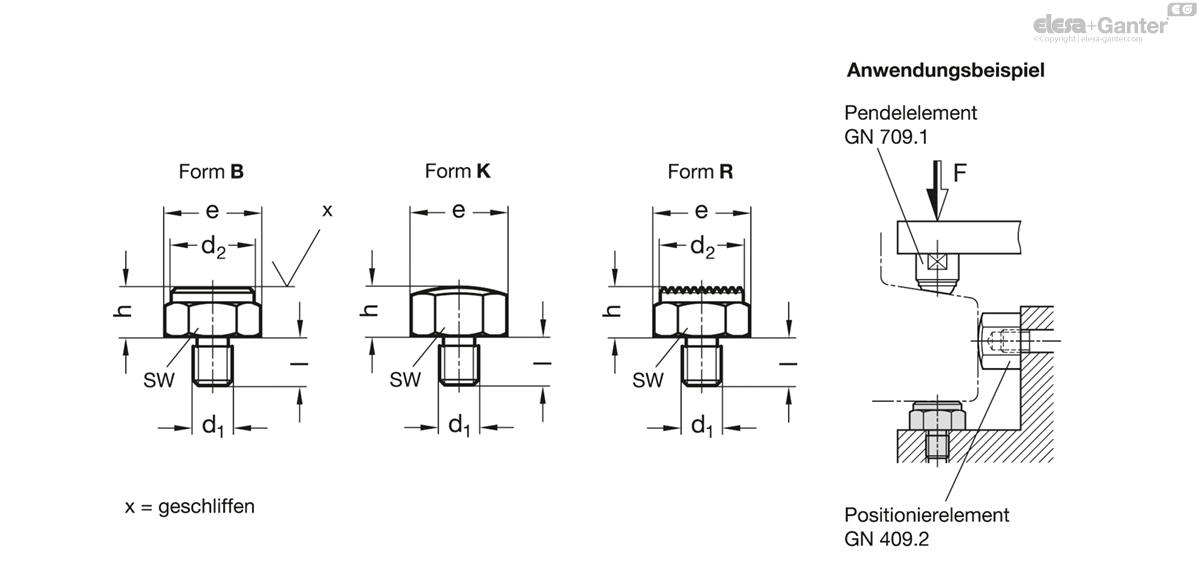

409.1-15-M12-B drawing

Form

  • B: Druckfläche plan
  • K: Druckfläche gewölbt
  • R: Druckfläche geriffelt

Stahl

  • einsatzgehärtet
  • brüniert

Positionierelemente GN 409.1 mit Gewindezapfen werden als Auflagen, Anschläge und Druckstücke verwendet.
