GN 37-CMaschinenfüße

mit O-Ring

mit zentraler Befestigungsbohrung

  • Icons/__logo__RoHS__.png
mit O-Ring
mit O-Ring
mit O-Ring
GN 37-C
mit O-Ring
mit Gummiauflage
GN 37-B
mit Gummiauflage
ohne Gummiauflage
GN 37-A
ohne Gummiauflage

GN 37-C

Zurücksetzen
Katalog
d1
d2
l1
d3 H13
l2 ≈
l3
A/F 1
A/F 2
Static load F
in kN
GN 37-80-M20x1,5-60-C
80
M 20 x 1.5
60
9
27.5
15
16
16
40
408
GN 37-100-M24x2-70-C
100
M 24 x 2
70
11
30
17.5
19
19
50
671
GN 37-125-M30x2-90-C
125
M 30 x 2
90
13.5
38
21
24
24
80
1298
GN 37-160-M36x2-110-C
160
M 36 x 2
110
17.5
45
27
30
30
120
2477
GN 37-200-M42x2-125-C
200
M 42 x 2
125
22
55
33
36
36
150
4402

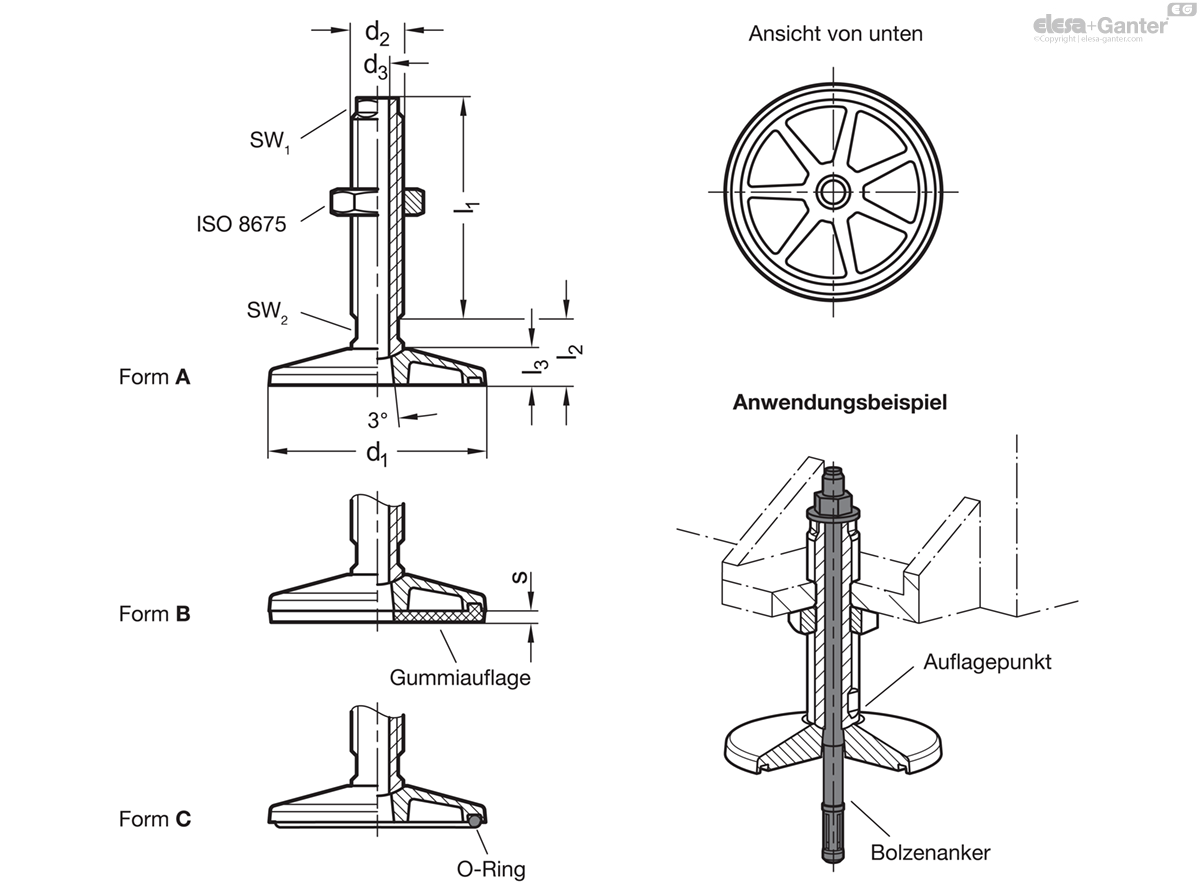

Form (Fußplatte)

  • A: ohne Gummiauflage
  • B: mit Gummiauflage
  • C: mit O-Ring

Fußplatte

Stahl, kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt

Spindel / Sechskantmutter ISO 8675

Stahl, verzinkt, blau passiviert

Gummiauflage eingelegt

schwarz, NBR

85±5 Shore A

Gummiauflage eingelegt

schwarz, NBR

≈ 70 Shore A

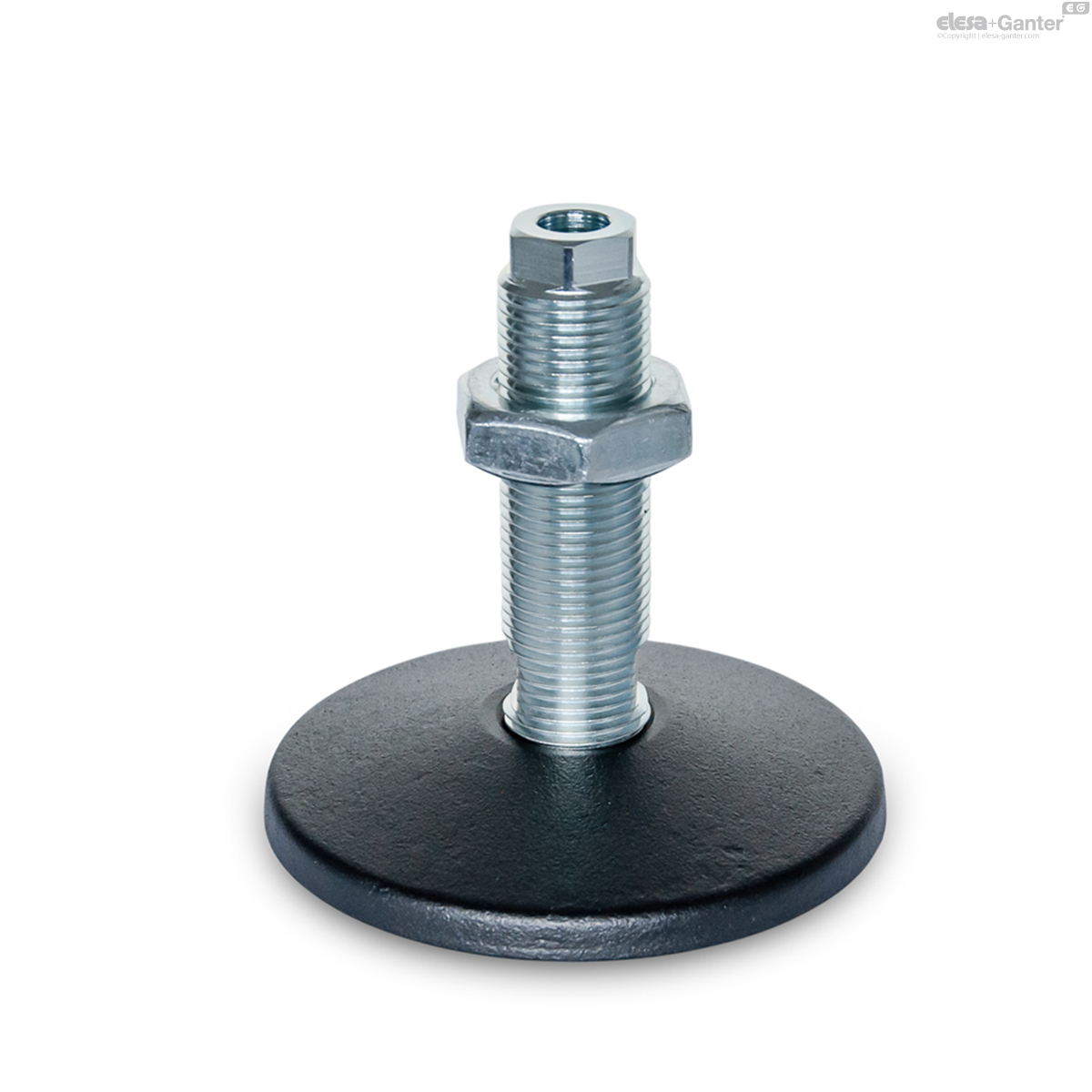

Maschinenfüße GN 37 zeichnen sich durch ihre massive Bauweise und die große Variantenvielfalt aus. Sie werden vor allem an großen und schweren Anlagen und Maschinen eingesetzt. Mit der Durchgangsbohrung lassen sich die Maschinenfüße zentral am Boden befestigen und sind so für Druck- und Zugbelastungen geeignet.

Fußplatten und Spindel sind nicht miteinander verbunden, beim Aufstellen zentrieren sich diese durch den Radius am Auflagepunkt selbst.

Die Form B mit Gummiauflage verhindert seitliches Verrutschen, schützt empfindliche Oberflächen und dämpft Vibrationen und Erschütterungen. Bei der Form C mit O-Ring wird eine Abdichtung gegenüber dem Boden erreicht, sodass Verschmutzungen unter dem Fuß verhindert werden. In Verbindung mit einer Auffangwanne können so z. B. Schmierstoffe nicht auslaufen und in den Untergrund gelangen.
