GN 37-CMachinevoeten

met O-ring

met centraal bevestigingsgat

  • Icons/__logo__RoHS__.png
met O-ring
met O-ring
met O-ring
GN 37-C
met O-ring
met rubberen onderlaag
GN 37-B
met rubberen onderlaag
zonder rubberen onderlaag
GN 37-A
zonder rubberen onderlaag

GN 37-C

Reset
Code
d1
d2
l1
d3 H13
l2 ≈
l3
A/F 1
A/F 2
Static load F
in kN
GN 37-80-M20x1,5-60-C
80
M 20 x 1.5
60
9
27.5
15
16
16
40
408
GN 37-100-M24x2-70-C
100
M 24 x 2
70
11
30
17.5
19
19
50
671
GN 37-125-M30x2-90-C
125
M 30 x 2
90
13.5
38
21
24
24
80
1298
GN 37-160-M36x2-110-C
160
M 36 x 2
110
17.5
45
27
30
30
120
2477
GN 37-200-M42x2-125-C
200
M 42 x 2
125
22
55
33
36
36
150
4402

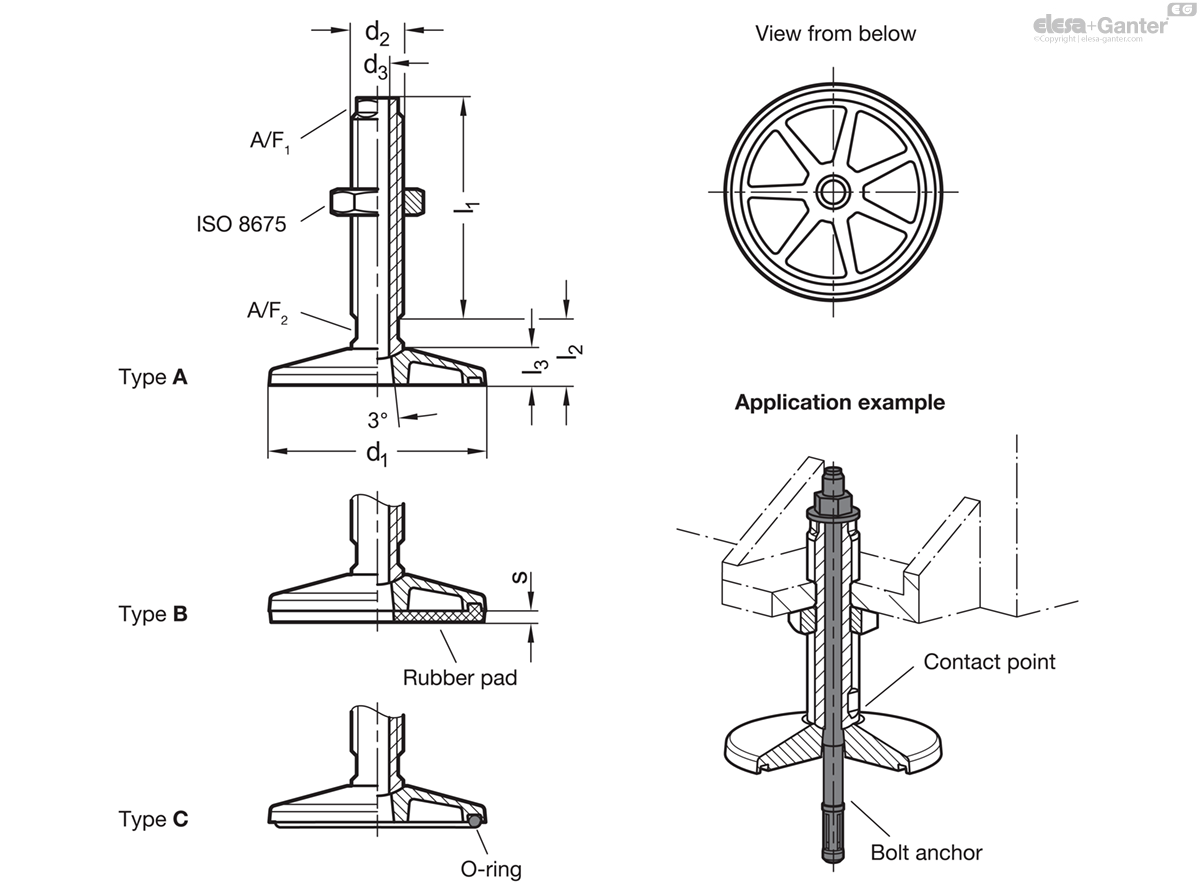

Types (Foot plate)

  • Type A: without rubber underlay
  • Type B: with rubber underlay
  • Type C: with O-ring

Foot plate

Steel, plastic coated

black, RAL 9005, textured finish

Threaded studs / Hexagon nut ISO 8675

Steel, zinc plated, blue passivated

Rubber underlay, inlaid

black, NBR

85±5 Shore A

O-ring, inlaid

black, NBR

≈ 70 Shore A

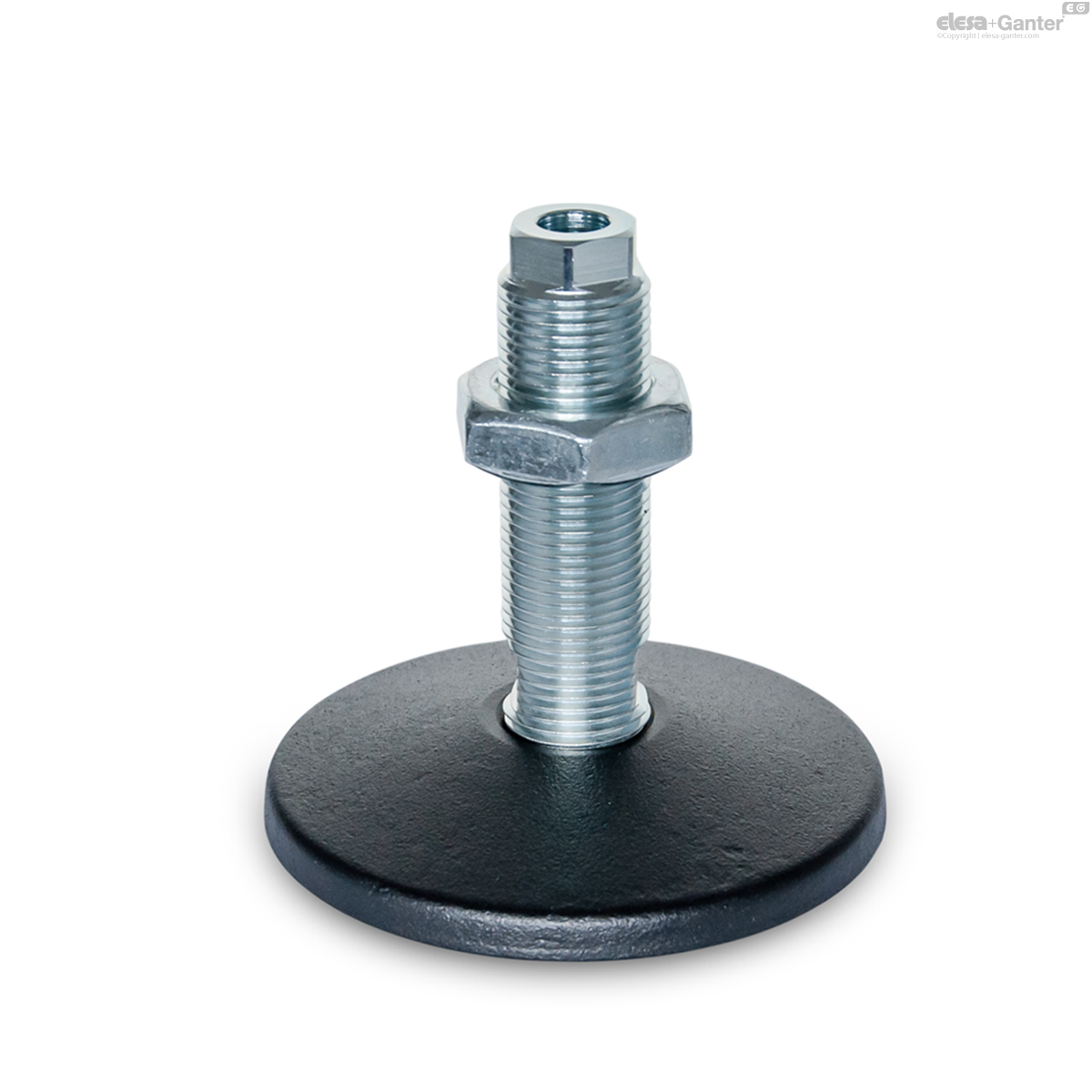

Machine feet GN 37 are characterized by their solid construction and large variety. They are used especially on large and heavy systems and machines. The through-hole allows the machine feet to be attached centrally to the ground, making them ideal for compressive and tensile loads.

Foot plates and threaded studs are not connected together, during setup they are automatically centered by the radius at the contact point.

Type B with rubber underlay prevents slipping to the side, protects delicate surfaces and dampens vibrations and tremors. Type C with O-ring provides a seal over the ground to prevent the build-up of dirt under the foot. When used in conjunction with a collection pan, lubricants for example cannot escape to reach the underlying surface.
