GN 36-AMaschinenfüße

ohne Gummiauflage

ohne zentrale Befestigungsbohrung

  • RoHS
ohne Gummiauflage
ohne Gummiauflage
ohne Gummiauflage

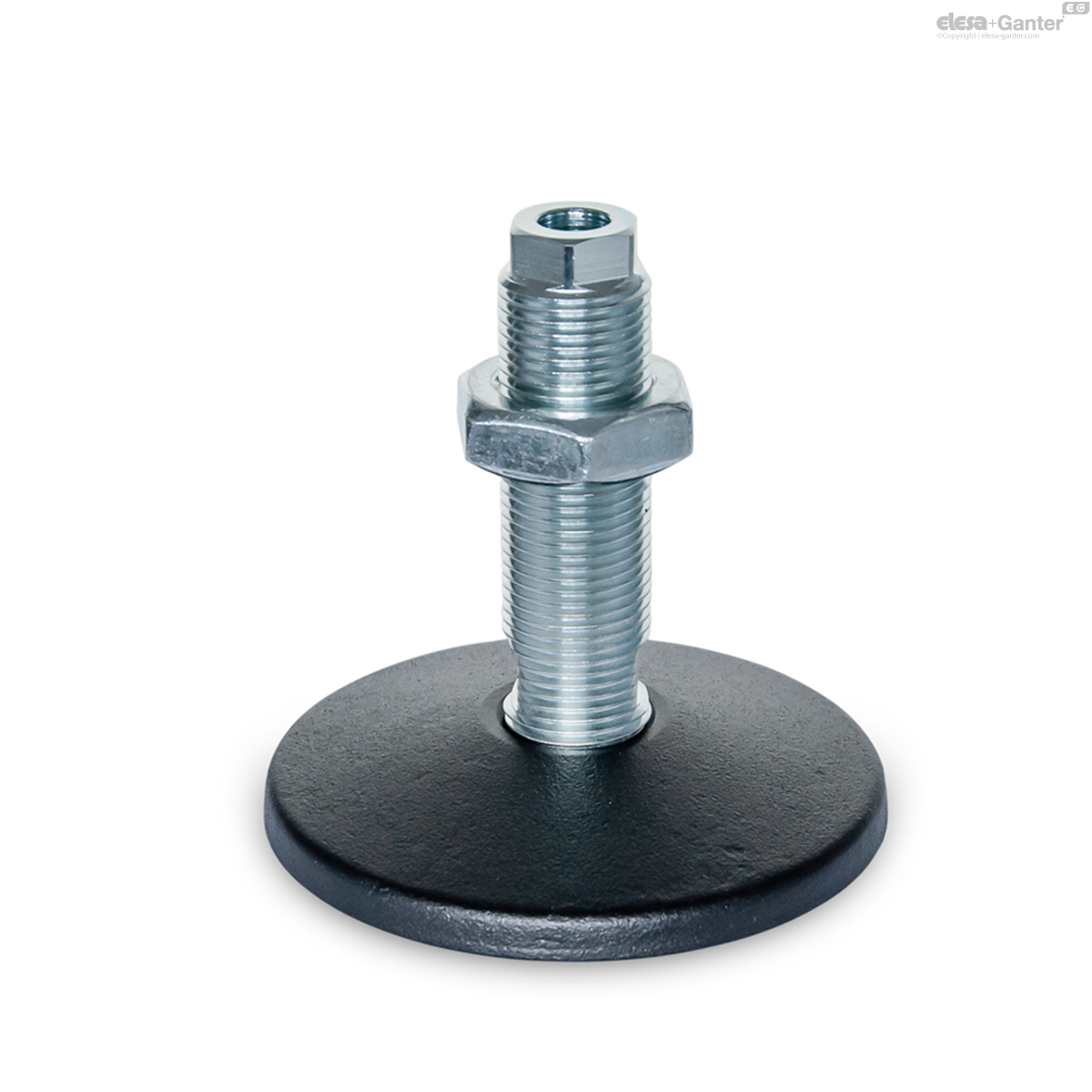

GN 36-A
ohne Gummiauflage

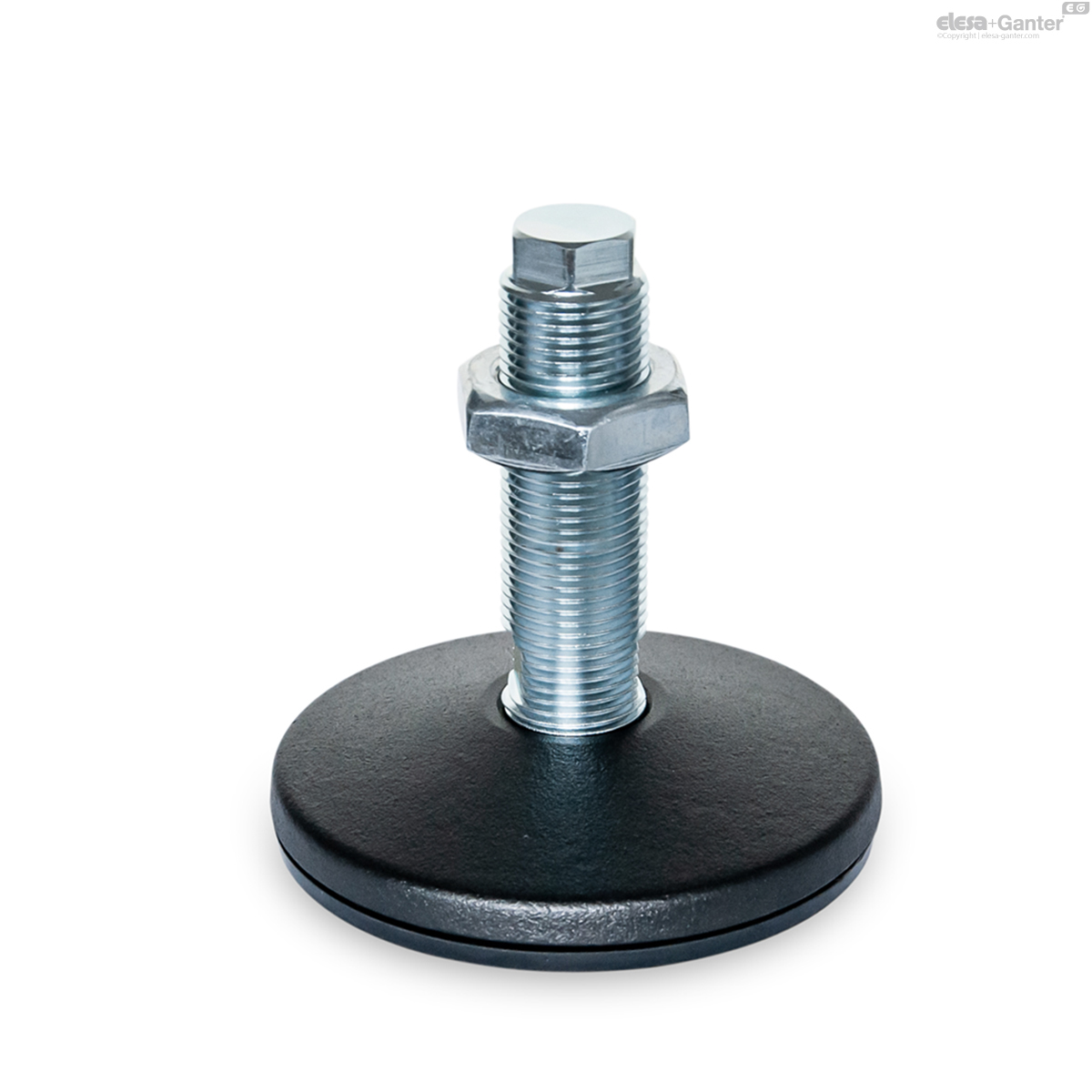

mit Gummiauflage
GN 36-B
mit Gummiauflage

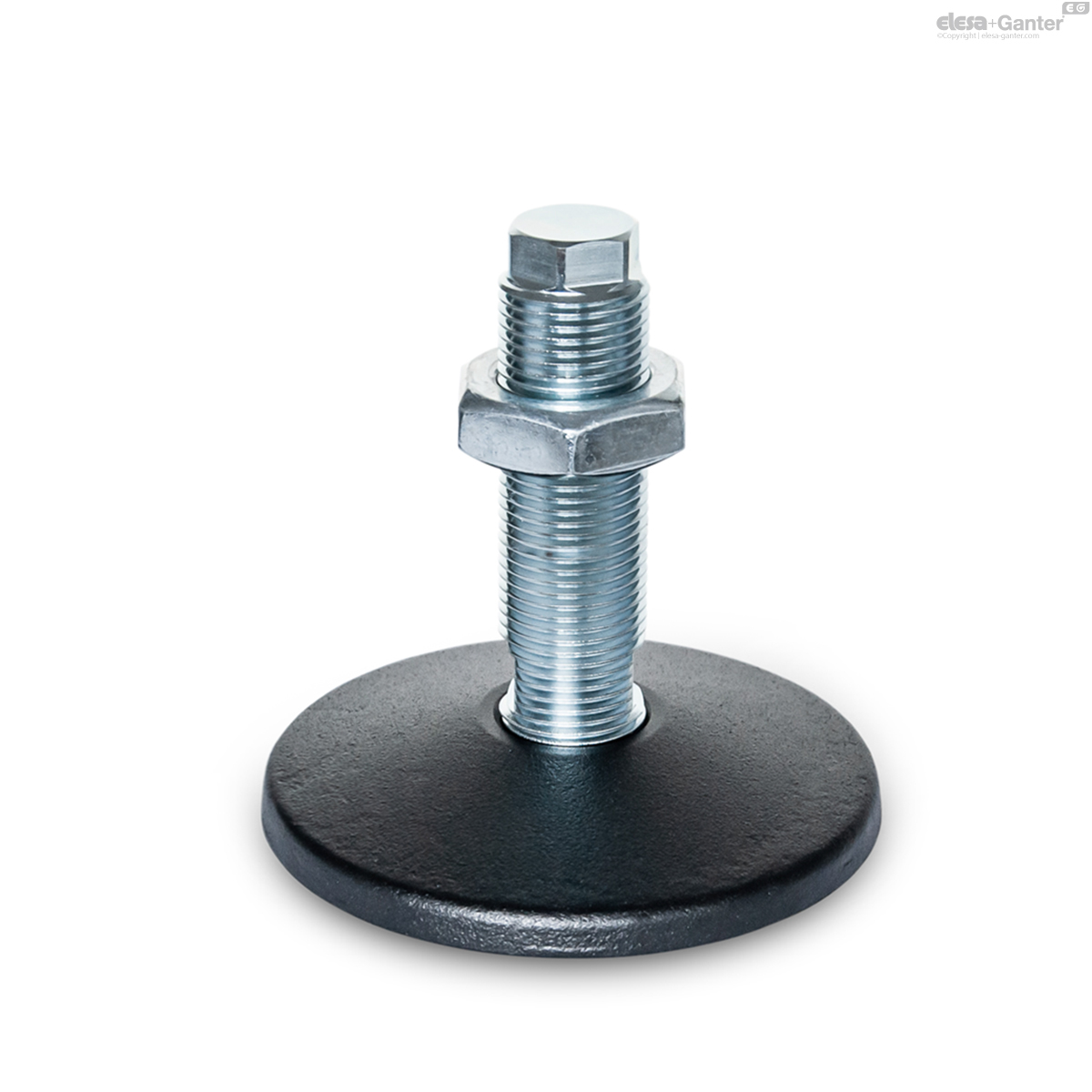

mit O-Ring
GN 36-C
mit O-Ring

GN 36-A

Katalog
d1
d2
l1
l2 ≈
l3
SW 1
SW 2
Statische Last F
in kN
weight
80
M 20 x 1.5
60
27.5
15
16
16
50
528
80
M 20 x 1.5
100
27.5
15
16
16
50
579
80
M 24 x 2
70
27.5
15
19
19
70
593
80
M 24 x 2
120
27.5
15
19
19
70
767
100
M 20 x 1.5
60
30
17.5
16
16
50
665
100
M 20 x 1.5
100
30
17.5
16
16
50
802
100
M 24 x 2
70
30
17.5
19
19
70
776
100
M 24 x 2
120
30
17.5
19
19
70
950
125
M 24 x 2
70
35
21
19
19
70
1189
125
M 24 x 2
120
35
21
19
19
70
1364
125
M 30 x 2
90
38
21
24
24
120
1556
125
M 30 x 2
150
38
21
24
24
120
1882
160
M 30 x 2
90
45
27
24
24
120
2470
160
M 30 x 2
150
45
27
24
24
120
2796
160
M 36 x 2
110
45
27
30
30
180
2880
160
M 36 x 2
180
45
27
30
30
180
3428
200
M 36 x 2
110
55
33
30
30
180
4528
200
M 36 x 2
180
55
33
30
30
180
5077
200
M 42 x 2
125
55
33
36
36
250
5055
200
M 42 x 2
210
55
33
36
36
250
5962

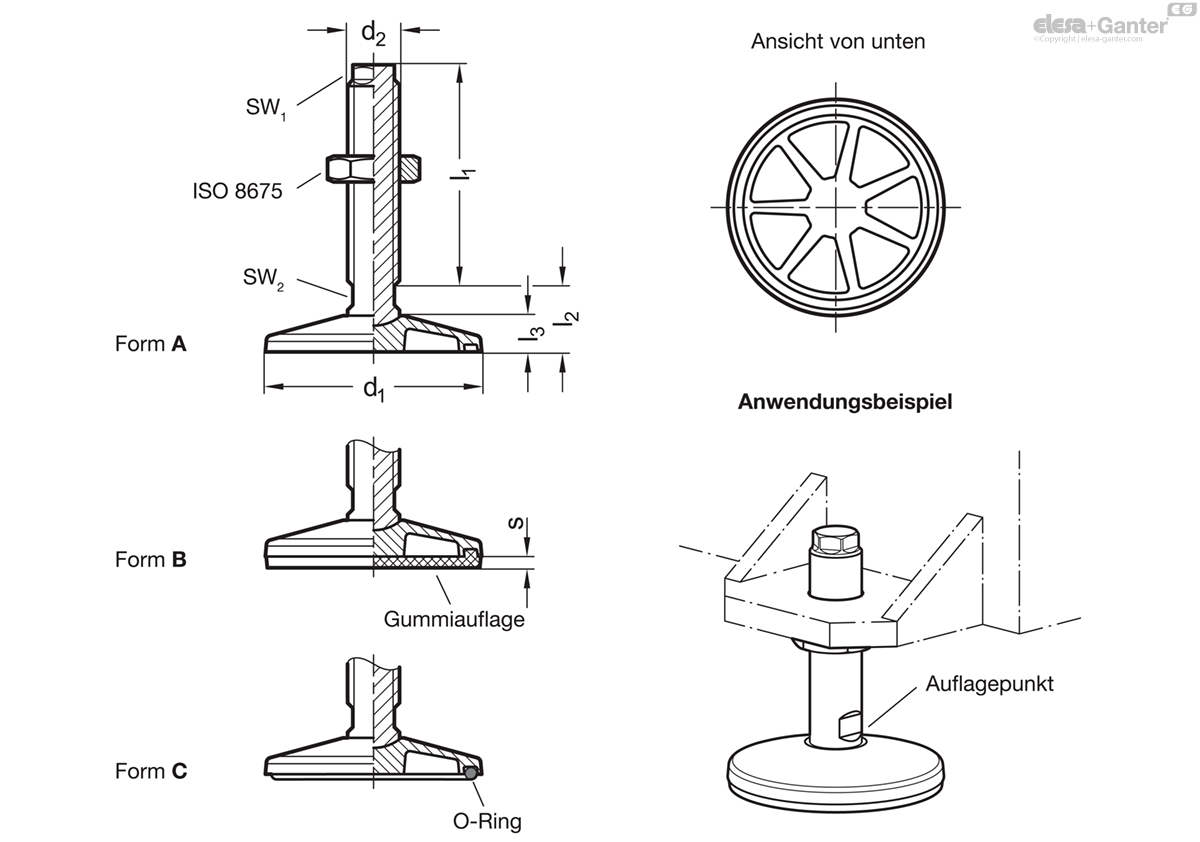

Form (Fußplatte)

  • A: ohne Gummiauflage
  • B: mit Gummiauflage
  • C: mit O-Ring

Fußplatte

Stahl, kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt

Spindel / Sechskantmutter ISO 8675

Stahl, verzinkt, blau passiviert

Gummiauflage eingelegt

schwarz, NBR

85±5 Shore A

Gummiauflage eingelegt

schwarz, NBR

≈ 70 Shore A

Maschinenfüße GN 36 zeichnen sich durch ihre massive Bauweise und die große Variantenvielfalt aus. Sie werden vor allem an großen und schweren Anlagen und Maschinen eingesetzt.

Fußplatten und Spindel sind nicht miteinander verbunden, beim Aufstellen zentrieren sich diese durch den Radius am Auflagepunkt selbst.

Die Form B mit Gummiauflage verhindert seitliches Verrutschen, schützt empfindliche Oberflächen und dämpft Vibrationen und Erschütterungen. Bei der Form C mit O-Ring wird eine Abdichtung gegenüber dem Boden erreicht, sodass Verschmutzungen unter dem Fuß verhindert werden.

Verwandte Produkte
mit / ohne Mutter, Außensechskant unten

GN 21-S/SK

Stellfüße Edelstahl, mit gedrehtem Fußteller, ohne Befestigungsbohrungen
ohne Gummiauflage

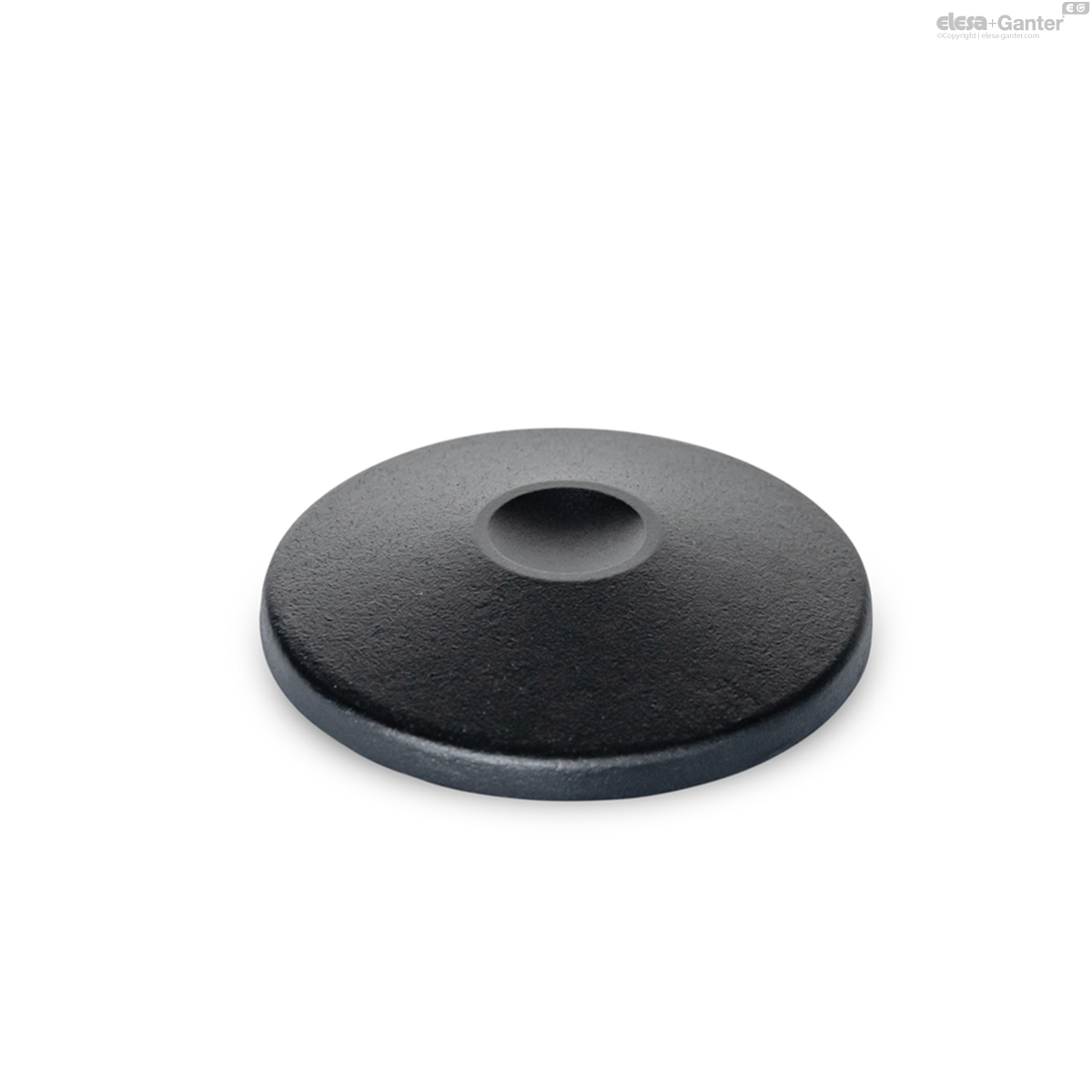

GN 36.1-A
