Technical datasheet
GN 369.5-AEdelstahl-Gerätekurbeln

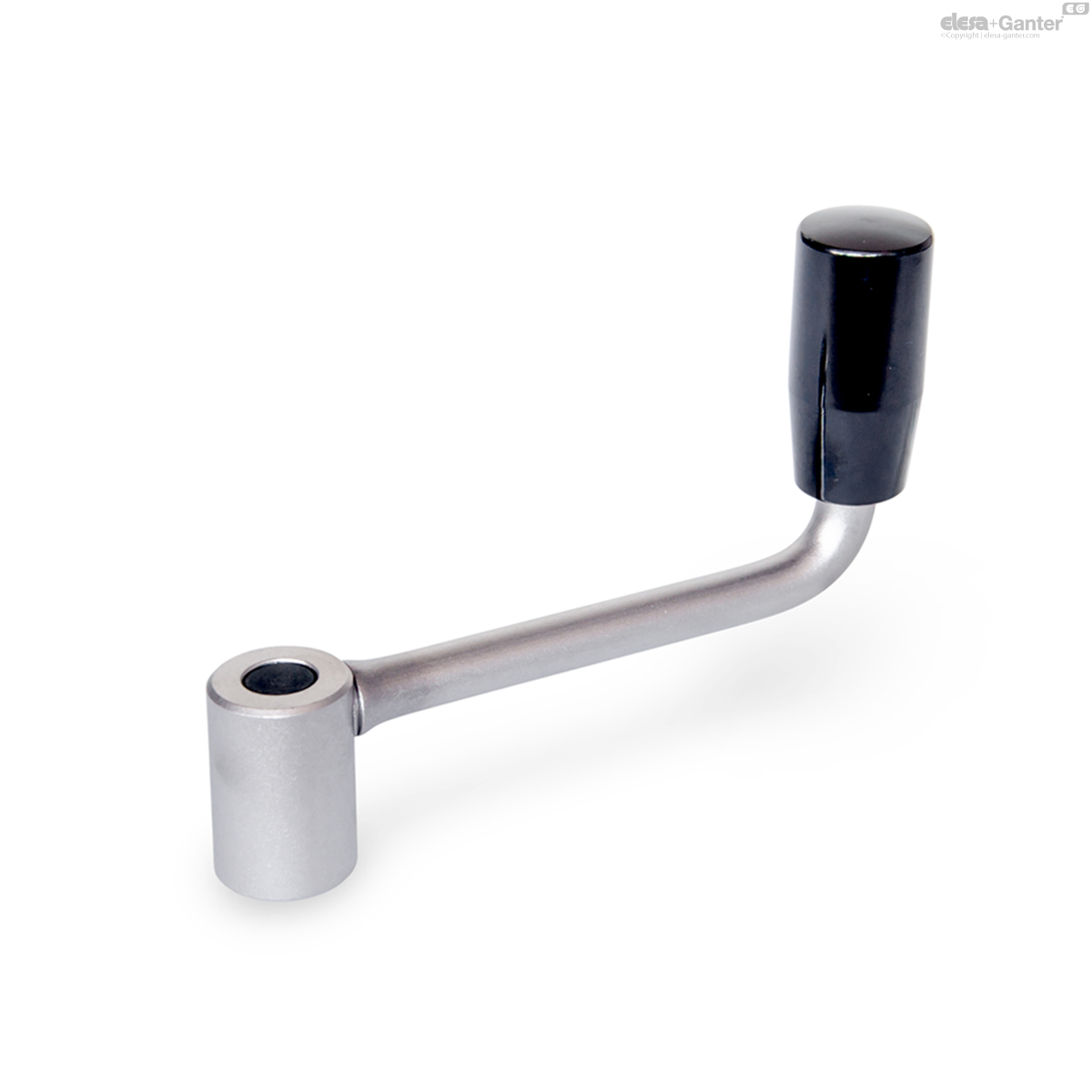

ohne Quernut
GN 369.5-A
|
Katalog
|

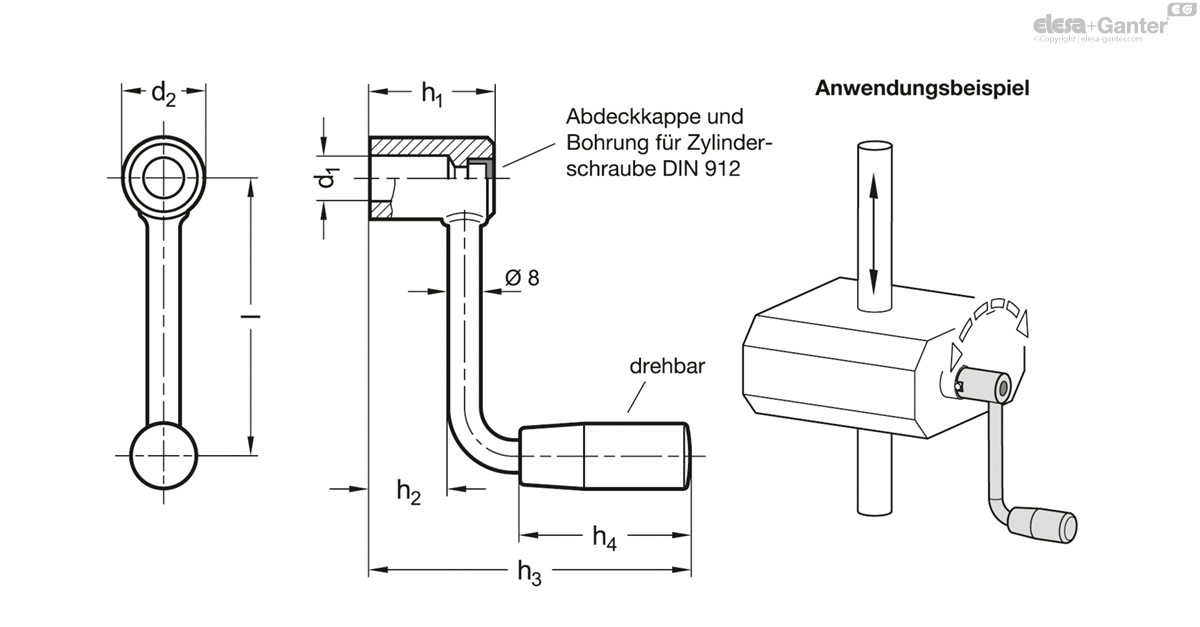

l ≈
|
d1 H9
|
d2
|
h1
|
h2 ≈
|
h3 ≈
|
h4 ≈
|
t +0.5
|
Ø Handle
|
For screws
DIN 912 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 369.5-63-B10-A
|
63
|
B 10
|
18
|
28
|
18
|
74
|
40
|
18
|
18
|
M 5
|
90
|
|
GN 369.5-80-B10-A
|
80
|
B 10
|
18
|
28
|
18
|
74
|
40
|
18
|
18
|
M 5
|
98
|
|
GN 369.5-100-B12-A
|
100
|
B 12
|
20
|
30
|
20
|
88
|
50
|
20
|
21
|
M 6
|
119
|
|
GN 369.5-125-B12-A
|
125
|
B 12
|
20
|
30
|
20
|
88
|
50
|
20
|
21
|
M 6
|
140
|
Form
- A: ohne Quernut
- N: mit Quernut
Edelstahl 1.4301
- gestrahlt
- Kurbelarm stumpf aufgeschweißt
Abdeckkappe
Kunststoff, schwarz
Drehbarer Griff
- Kunststoff, Duroplast, schwarz, glänzend
- temperaturbeständig bis zu 110°C
Edelstahl-Gerätekurbeln GN 369.5 zeichnen sich durch ihren kompakten Aufbau aus und werden für leichte Antriebs- und Verstellaufgaben eingesetzt. Durch die verwendeten Werkstoffe können die Kurbeln auch in aggressiveren Umgebungen eingesetzt werden
Die Quernut der Form N überträgt auf einfache Weise über einen wellenseitig montierten Querstift die Drehbewegung auf die Welle. Dabei kann die Kurbel abziehbar aufgesteckt sein oder durch eine Zylinderschraube DIN 912 axial dauerhaft befestigt werden. Bestellt werden kann die Form A mit Querbohrungen GN 110.
Durch einfache Fertigungsverfahren dieser Kurbeln sind Sonderausführungen verhältnismäßig leicht und kostengünstig zu realisieren.
