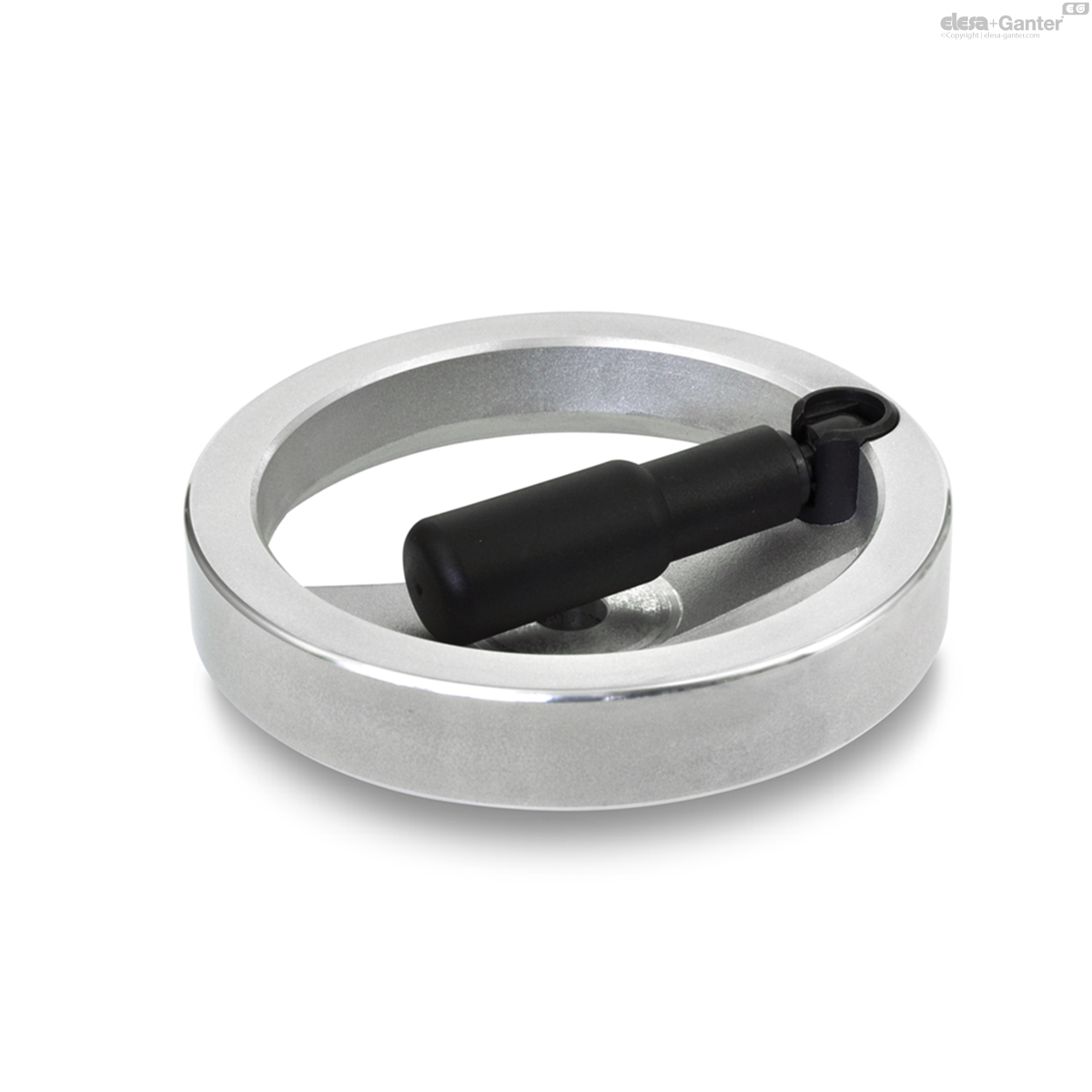

GN 322.7-BUmleggriff-Handräder

ohne Nabennut

Aluminium, Griff rückschwenkend

Technical datasheet

GN 322.7-K

mit Nabennut DIN 6885-1 P9

GN 322.7-B

ohne Nabennut

GN 322.7-B

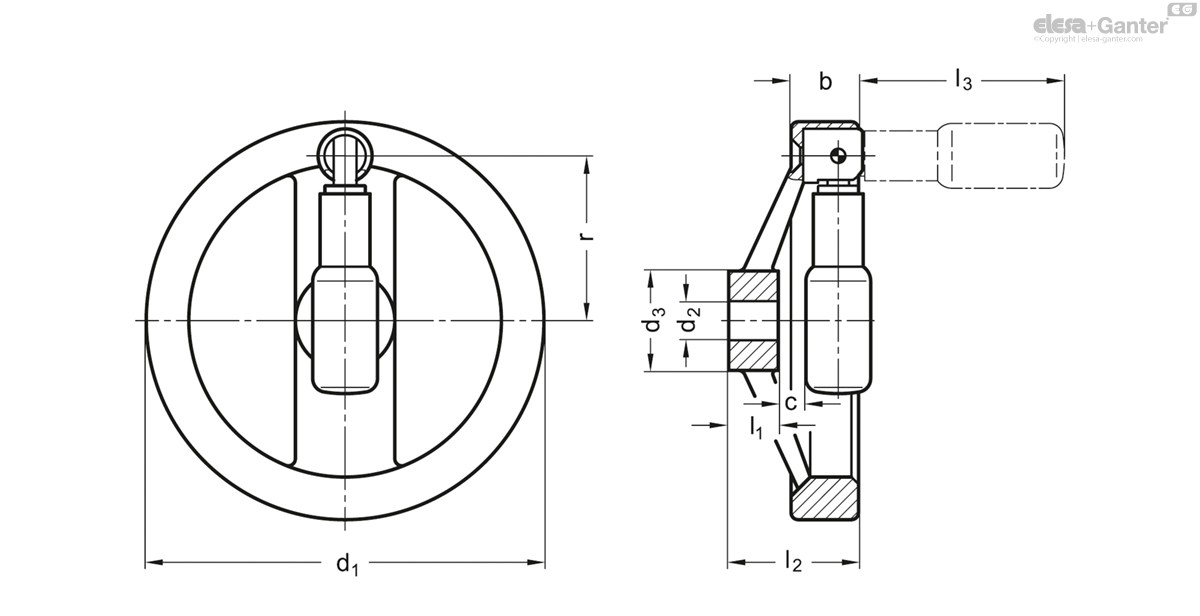

Katalog	d₁	d₂H7 Bore	b	c	d₃	l₁	l₂	l₃	r	Ø Griff
GN 322.7-125-B12-R	125	12	24.5	7.5	31	18	44	61.5	50	22	438
GN 322.7-140-B14-R	140	14	24.5	7	36	19	45.5	76.5	57.5	24	548
GN 322.7-160-B14-R	160	14	25	7.5	36	20	47	76.5	67.5	24	600
GN 322.7-160-B16-R	160	16	25	7.5	36	20	47	76.5	67.5	24	560
GN 322.7-200-B18-R	200	18	25	8.5	42	24	52.5	86.5	84	25	970
GN 322.7-200-B20-R	200	20	25	8.5	42	24	52.5	86.5	84	25	945
GN 322.7-250-B22-R	250	22	26.5	13	48	28	61	86.5	111	25	1380

Bohrungskennzeichen

B: ohne Nabennut
K: mit Nabennut DIN 6885-1 P9

Form

R: mit drehbarem Umleggriff

Radkörper

Aluminium

Nabe bearbeitet

Radkranz

allseitig gedreht

hochglanzpoliert

Rundlauf- und Planlaufabweichung < 0,4

unbearbeitete Fläche gestrahlt

Sicherheits-Umleggriff GN 798.7

Kunststoff, Polyamid (PA)

schwarz, matt

Umlegmechanik

Stahl

Achsteil, 1.0718, brüniert

Anbauteil, gesintert, brüniert

Umleggriff-Handräder GN 322.7 werden eingesetzt, wenn der Griff in der Bedienstellung aus Sicherheitsgründen nicht arretiert sein darf.

Anschließend wird er in axialer Richtung gegen Federkraft in eine Arretierung geschoben. So fixiert und unter Beibehaltung der Axialkraft kann mit dem Griff gekurbelt werden.

Nach dem 'Loslassen' schiebt die Druckfeder den Griff aus der Arretierung heraus, die Torsionsfeder schwenkt ihn wieder zurück.
