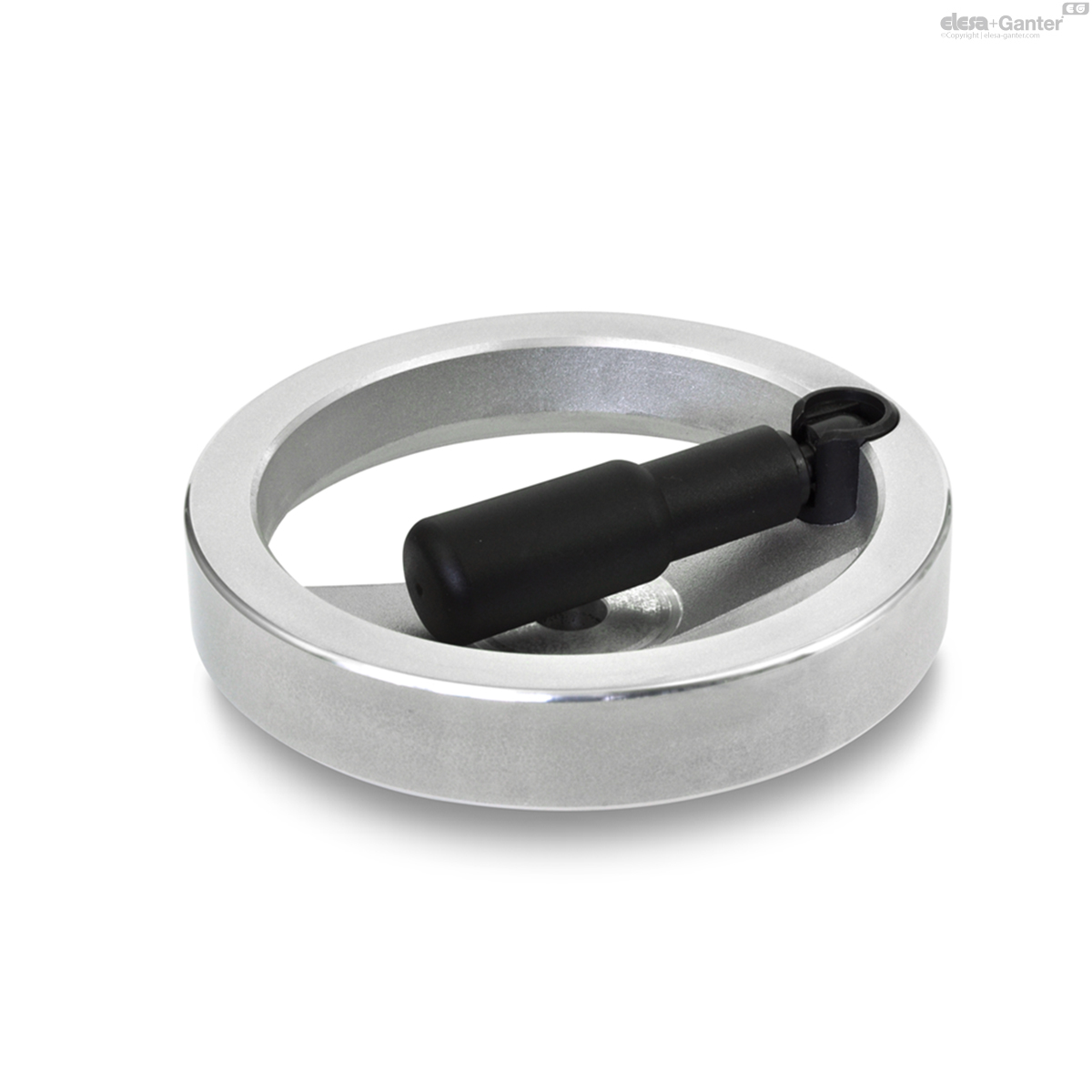

322.7-160-B16-R
GN 322.7-B ohne Nabennut
Lt: 1-2 Wochen Alle Größen und Varianten von GN 322.7
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 322.7-160-B16-R
- d1
- 160
- d2H7 Bohrung
- 16
- b
- 25
- c
- 7.5
- d3
- 36
- l1
- 20
- l2
- 47
- l3
- 76.5
- r
- 67.5
- Ø Griff
- 24
- 560
Bohrungskennzeichen
Bohrungskennzeichen
- B: ohne Nabennut
- K: mit Nabennut DIN 6885-1 P9
Form
Form
- R: mit drehbarem Umleggriff
Radkörper
Radkörper
Aluminium
- Nabe bearbeitet
- Radkranz
- allseitig gedreht
- hochglanzpoliert
- Rundlauf- und Planlaufabweichung < 0,4
- unbearbeitete Fläche gestrahlt
Sicherheits-Umleggriff GN 798.7
Sicherheits-Umleggriff GN 798.7
Kunststoff, Polyamid (PA)
- schwarz, matt
- Umlegmechanik
- Stahl
- Achsteil, 1.0718, brüniert
- Anbauteil, gesintert, brüniert
Umleggriff-Handräder GN 322.7 werden eingesetzt, wenn der Griff in der Bedienstellung aus Sicherheitsgründen nicht arretiert sein darf.
Anschließend wird er in axialer Richtung gegen Federkraft in eine Arretierung geschoben. So fixiert und unter Beibehaltung der Axialkraft kann mit dem Griff gekurbelt werden.
Nach dem 'Loslassen' schiebt die Druckfeder den Griff aus der Arretierung heraus, die Torsionsfeder schwenkt ihn wieder zurück.
- GN 184 Vorlegescheiben (zur axialen Befestigung)
