GN 251.6Anschlagschrauben

Anschlagschrauben

mit Haltemagnet

  • Icons/__logo__RoHS__.png
Anschlagschrauben
Anschlagschrauben

GN 251.6

Katalog

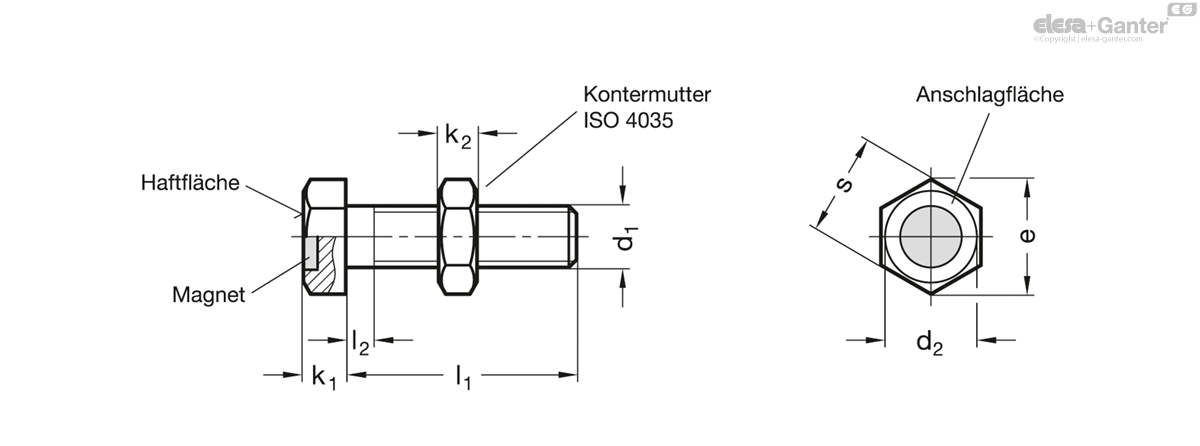

d1*
l1
d2
e ≈
k1
k2
l2 max.
s
Nominal load in N
M 6
12
10
11
4 - 0.5
3.2
3
10
25
5
M 6
16
10
11
4 - 0.5
3.2
3
10
25
6
M 6
20
10
11
4 - 0.5
3.2
3
10
25
7
M 6
25
10
11
4 - 0.5
3.2
3
10
25
8
M 6
30
10
11
4 - 0.5
3.2
3
10
25
10
M 8
16
13
14.4
5.3 -0.5
4
3.7
13
50
11
M 8
20
13
14.4
5.3 -0.5
4
3.7
13
50
12
M 8
25
13
14.4
5.3 -0.5
4
3.7
13
50
15
M 8
30
13
14.4
5.3 -0.5
4
3.7
13
50
17
M 8
40
13
14.4
5.3 -0.5
4
3.7
13
50
21
M 10
20
17
17.8
6.4 -0.5
5
4.5
17
75
24
M 10
25
17
17.8
6.4 -0.5
5
4.5
17
75
27
M 10
30
17
17.8
6.4 -0.5
5
4.5
17
75
31
M 10
40
17
17.8
6.4 -0.5
5
4.5
17
75
37
M 10
50
17
17.8
6.4 -0.5
5
4.5
17
75
43
M 12
25
19
20
7.5 -1
6
5.2
19
110
40
M 12
30
19
20
7.5 -1
6
5.2
19
110
45
M 12
40
19
20
7.5 -1
6
5.2
19
110
54
M 12
50
19
20
7.5 -1
6
5.2
19
110
62
M 12
60
19
20
7.5 -1
6
5.2
19
110
71
M 16
30
24
26.8
10 -1
8
6
24
145
86
M 16
40
24
26.8
10 -1
8
6
24
145
100
M 16
50
24
26.8
10 -1
8
6
24
145
117
M 16
60
24
26.8
10 -1
8
6
24
145
133
M 16
80
24
26.8
10 -1
8
6
24
145
165
* Gewinde mutterngängig

Sechskantschraube

Stahl

  • Festigkeitsklasse 5.8
  • verzinkt, blau passiviert

Sechskantmutter

Stahl

  • Festigkeitsklasse 04
  • verzinkt, blau passiviert

Magnetwerkstoff

NdFeB ND

Neodym, Eisen, Bor

temperaturbeständig bis 80 °C

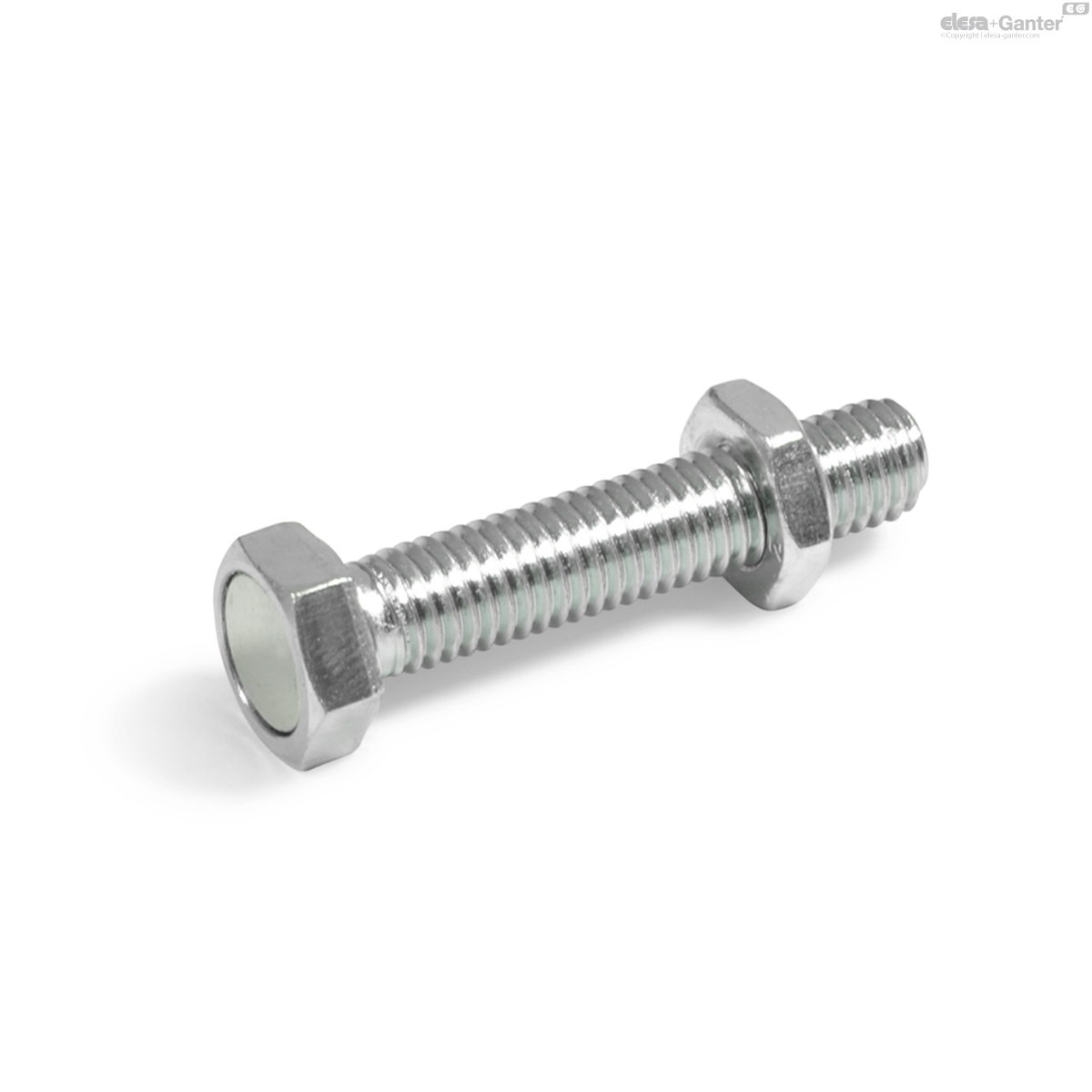

Anschlagschrauben GN 251.6 mit Haltemagnet bilden in Kombination mit dem Stahlgehäuse in Form einer Sechskantschraube ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.

Die Anschlagschrauben mit Haltemagnet eignen sich beispielsweise als Werkstückanschlag, der gleichzeitig das Werkstück durch den integrierten Magneten in Position hält.

Mit Hilfe der mitgelieferten Kontermutter kann die Anschlagschraube nach der Postitionierung gesichert werden.

Verwandte Produkte

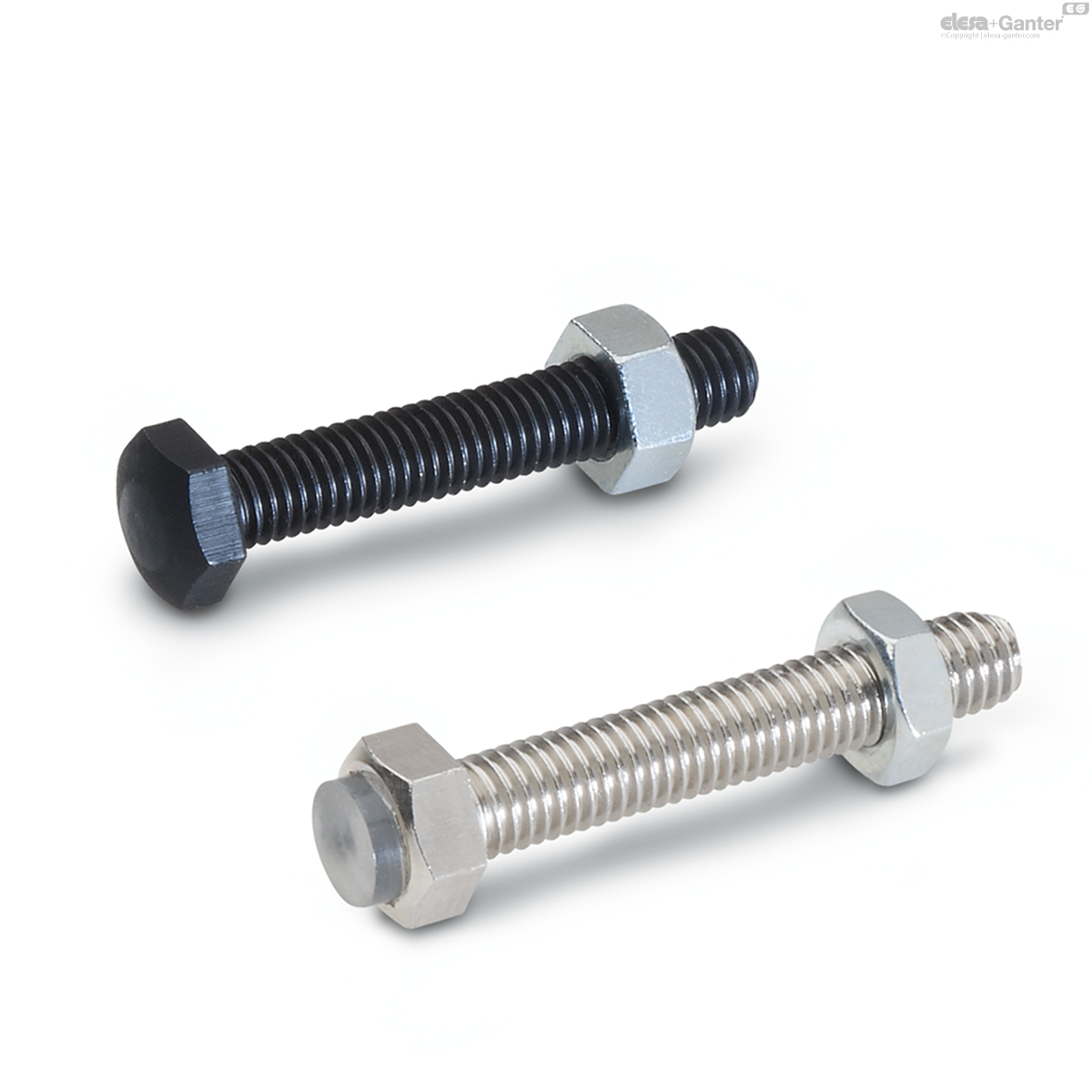

Anschlagschrauben

GN 251

Anschlagschrauben

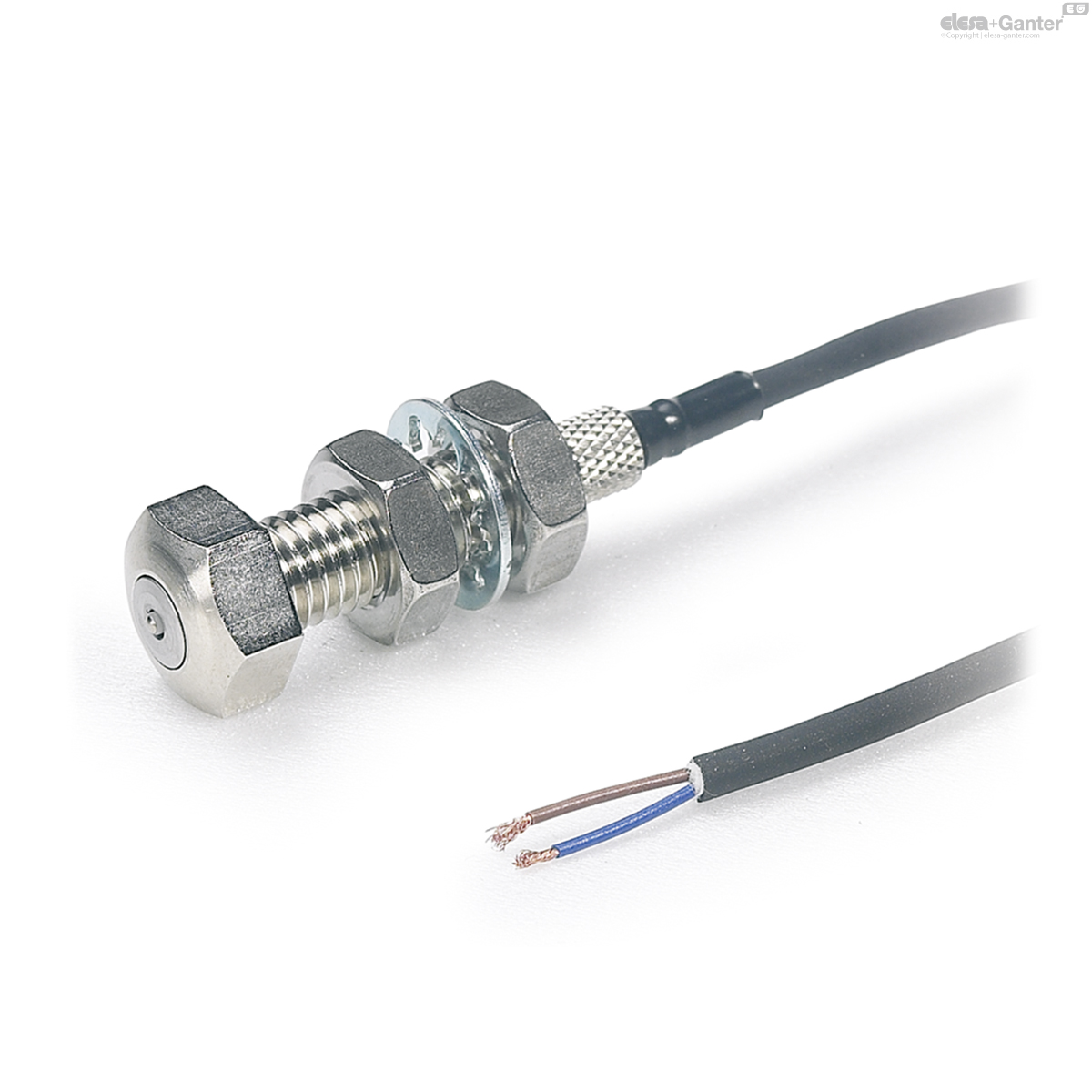

Anschlagschrauben

GN 251.2

Anschlagschrauben mit Endlagenschalter

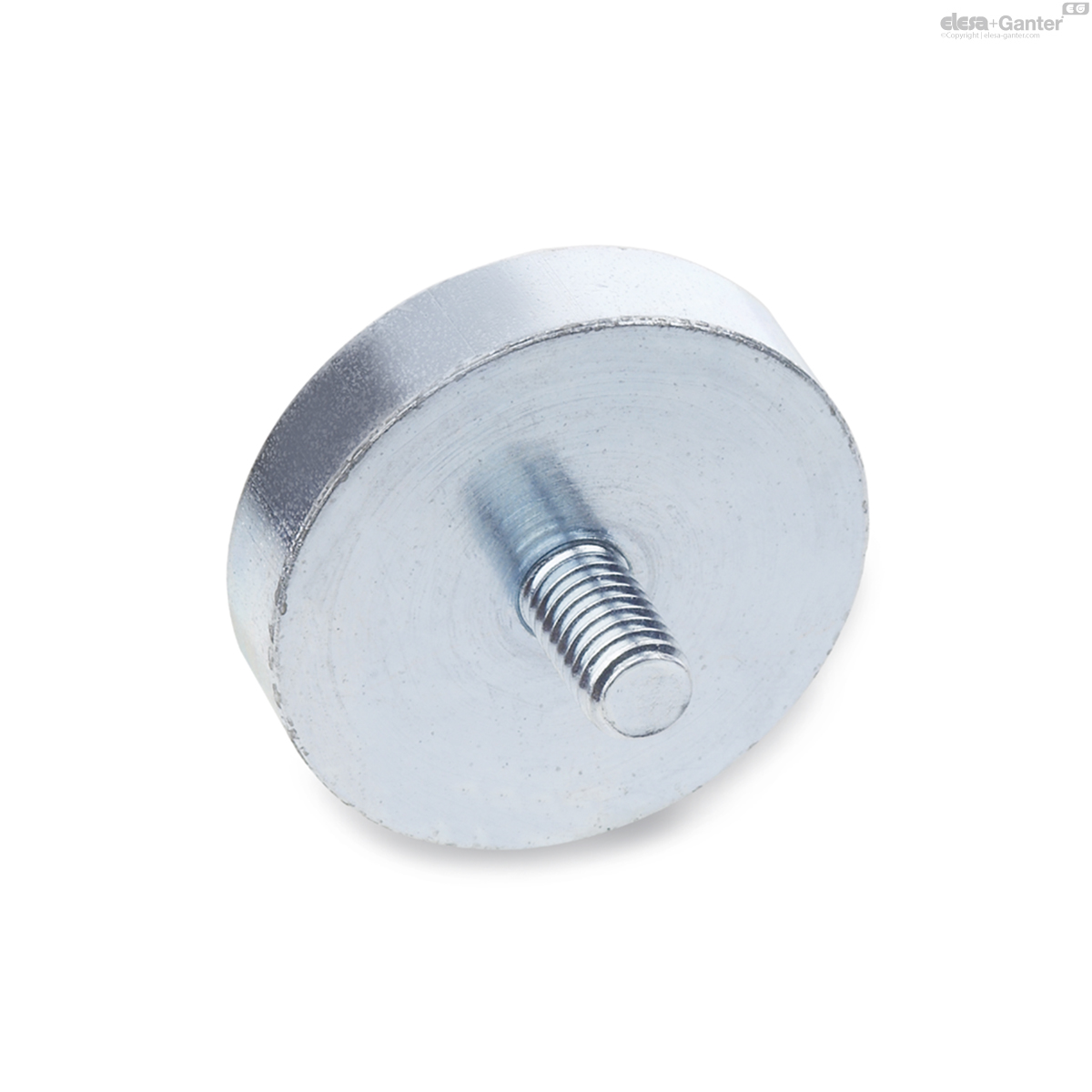

Haltemagnete

GN 50.3

Haltemagnete Hartferrit / Neodym-Eisen-Bor, Gehäuse Stahl, mit Gewindezapfen
Haltemagnete

GN 51.3

Haltemagnete Scheibenform, mit Gewindezapfen, mit Gummiummantelung

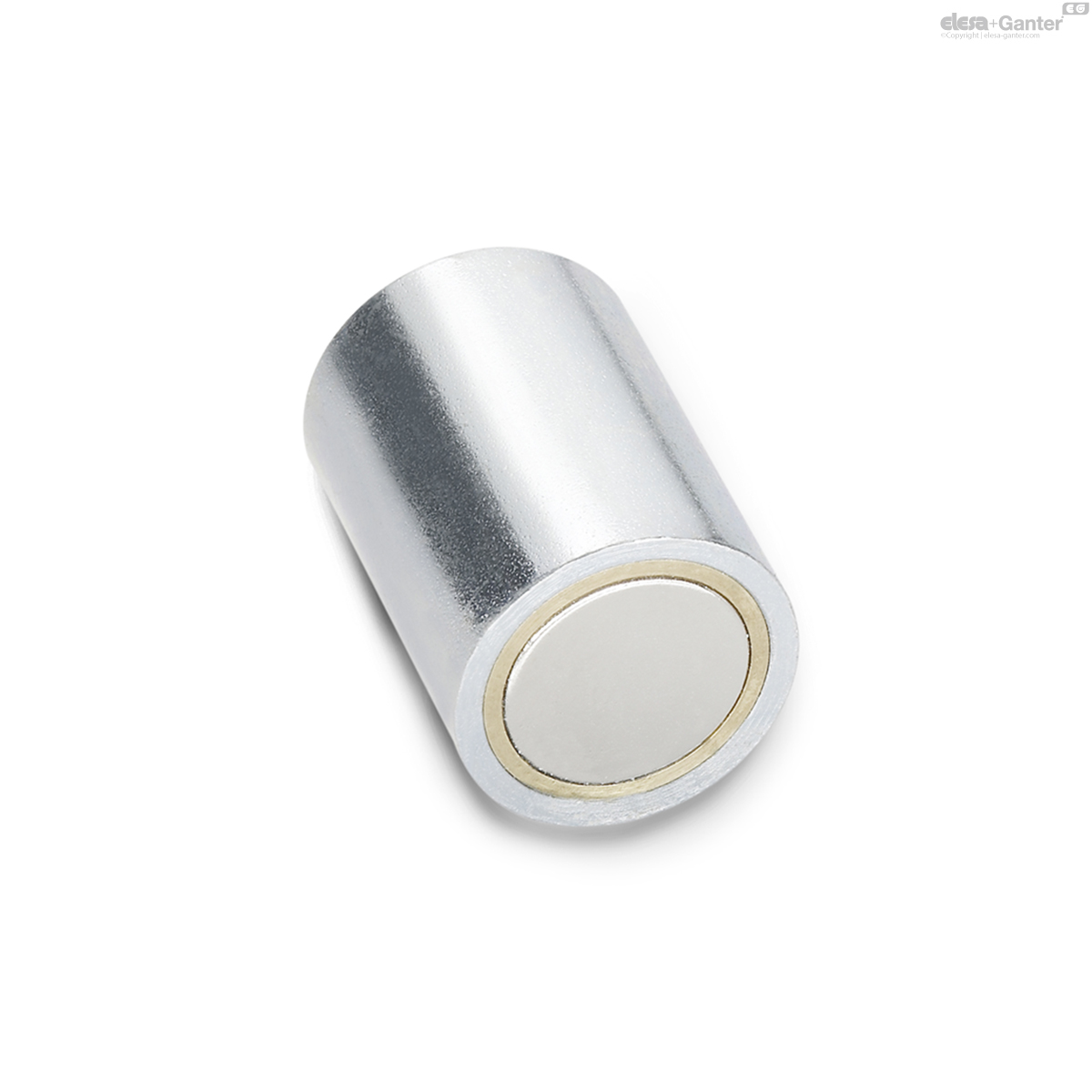

Haltemagnete

GN 52.2

Haltemagnete Stabform, mit Innengewinde
Haltemagnete

GN 52.4

Haltemagnete Stabform, mit Gewindezapfen
Edelstahl-Haltemagnete

GN 52.5

Edelstahl-Haltemagnete Stabform, mit gummierter Haftfläche

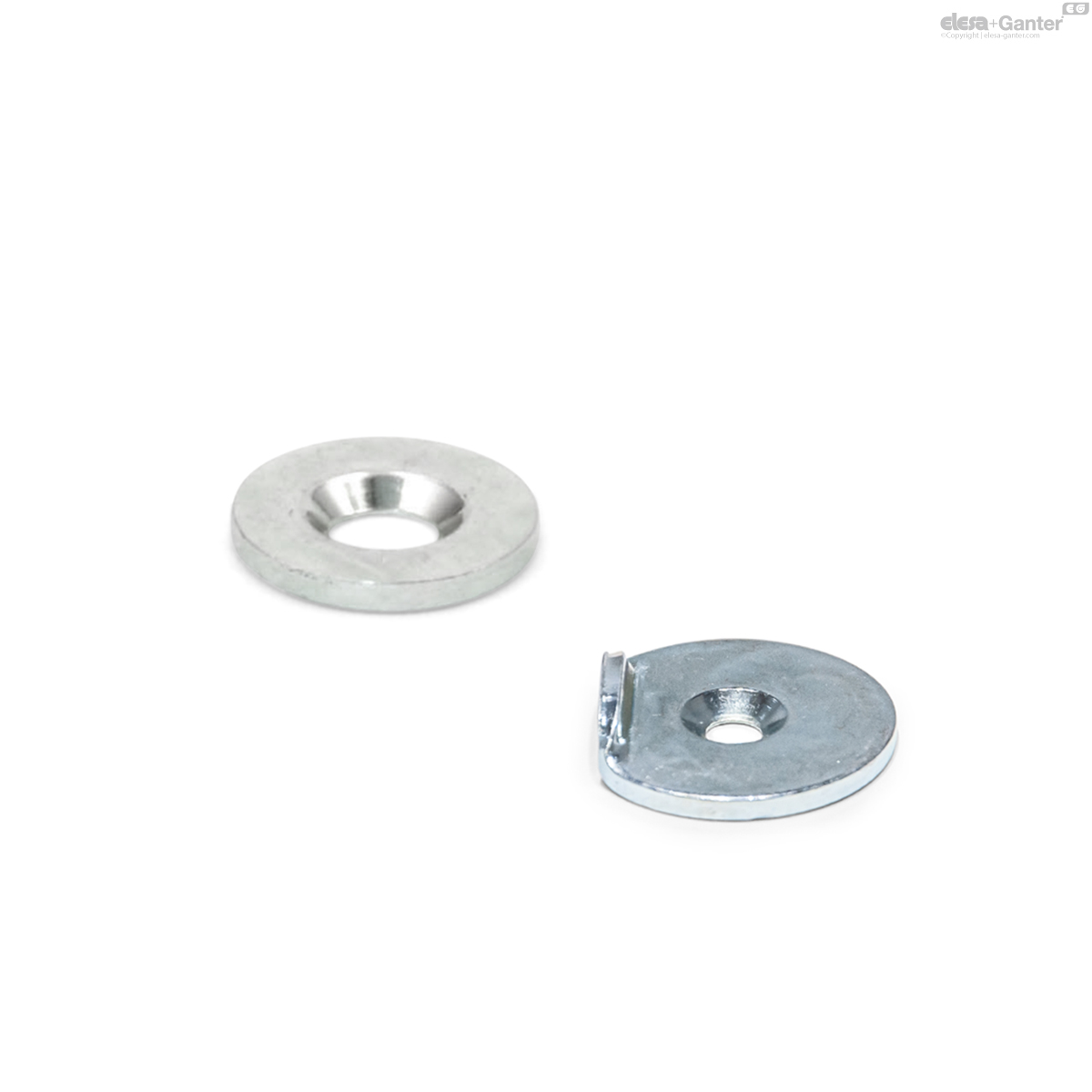

Stahl

GN 70

Haltescheiben Stahl / Edelstahl, für Haltemagnete

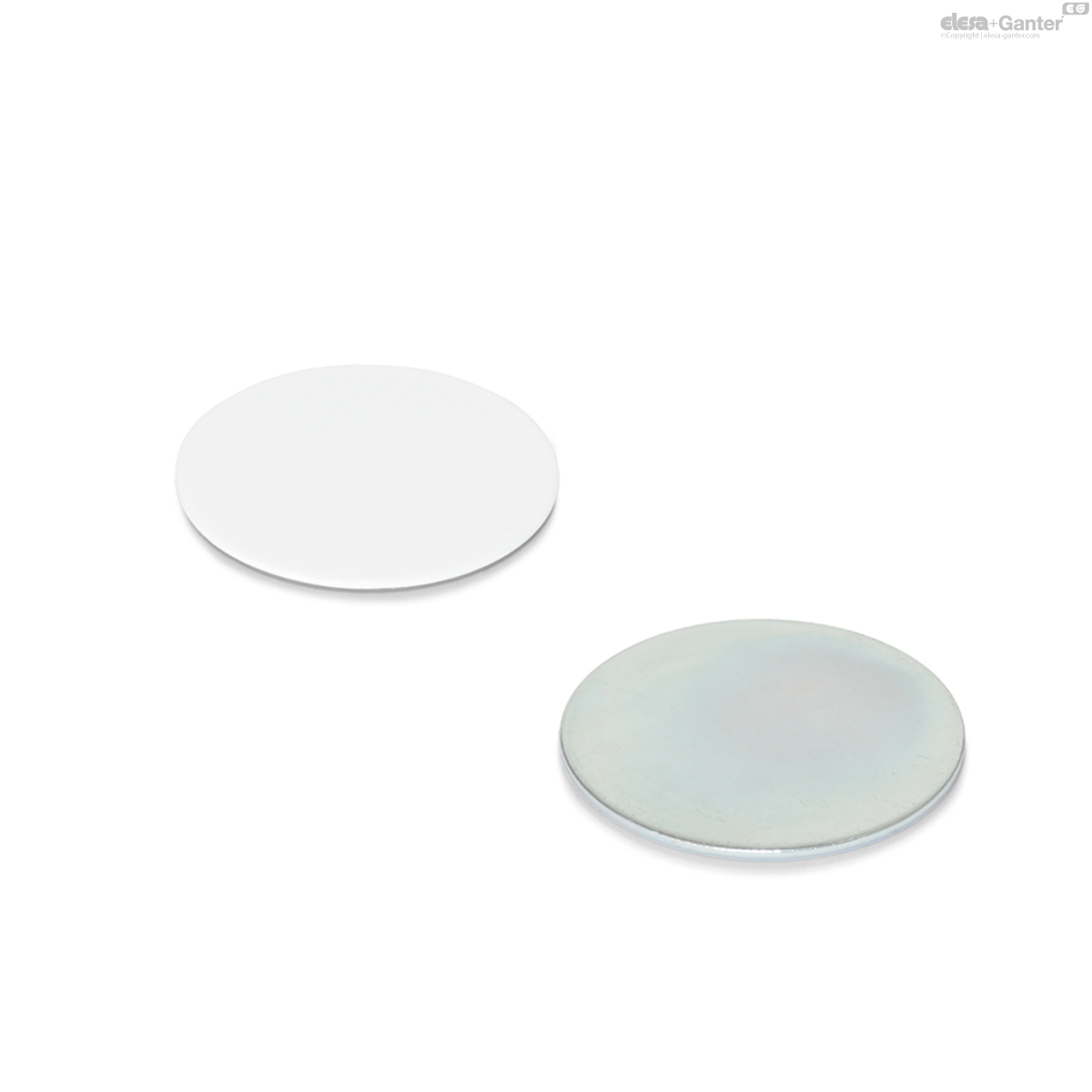

Haltescheiben
