GN 251.6Aanslagbouten

Aanslagbouten

met vasthoudmagneet

  • Icons/__logo__RoHS__.png
Aanslagbouten
Aanslagbouten

GN 251.6

Reset

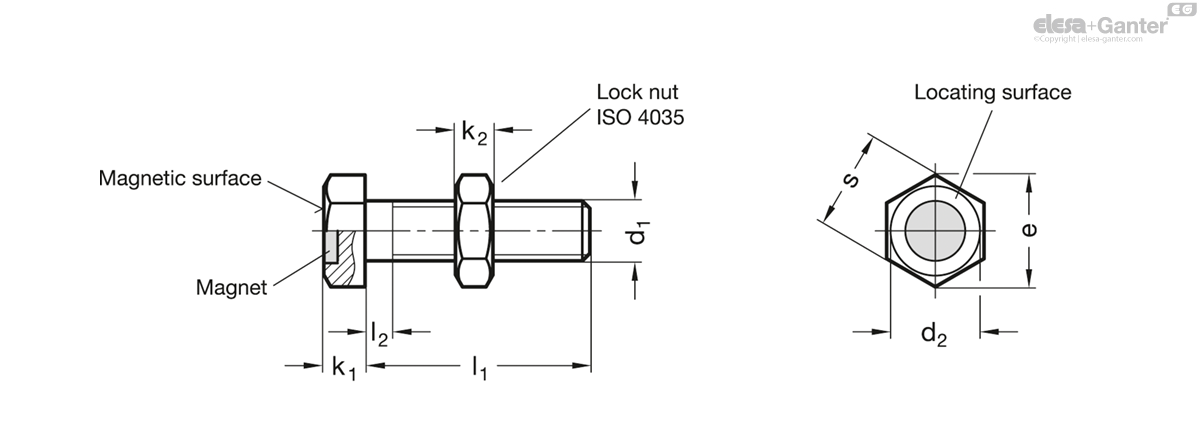

Code
d1*
l1
d2
e ≈
k1
k2
l2 max.
s
Nominal load in N
GN 251.6-M6-12-ND
M 6
12
10
11
4 - 0.5
3.2
3
10
25
5
GN 251.6-M6-16-ND
M 6
16
10
11
4 - 0.5
3.2
3
10
25
6
GN 251.6-M6-20-ND
M 6
20
10
11
4 - 0.5
3.2
3
10
25
7
GN 251.6-M6-25-ND
M 6
25
10
11
4 - 0.5
3.2
3
10
25
8
GN 251.6-M6-30-ND
M 6
30
10
11
4 - 0.5
3.2
3
10
25
10
GN 251.6-M8-16-ND
M 8
16
13
14.4
5.3 -0.5
4
3.7
13
50
11
GN 251.6-M8-20-ND
M 8
20
13
14.4
5.3 -0.5
4
3.7
13
50
12
GN 251.6-M8-25-ND
M 8
25
13
14.4
5.3 -0.5
4
3.7
13
50
15
GN 251.6-M8-30-ND
M 8
30
13
14.4
5.3 -0.5
4
3.7
13
50
17
GN 251.6-M8-40-ND
M 8
40
13
14.4
5.3 -0.5
4
3.7
13
50
21
GN 251.6-M10-20-ND
M 10
20
17
17.8
6.4 -0.5
5
4.5
17
75
24
GN 251.6-M10-25-ND
M 10
25
17
17.8
6.4 -0.5
5
4.5
17
75
27
GN 251.6-M10-30-ND
M 10
30
17
17.8
6.4 -0.5
5
4.5
17
75
31
GN 251.6-M10-40-ND
M 10
40
17
17.8
6.4 -0.5
5
4.5
17
75
37
GN 251.6-M10-50-ND
M 10
50
17
17.8
6.4 -0.5
5
4.5
17
75
43
GN 251.6-M12-25-ND
M 12
25
19
20
7.5 -1
6
5.2
19
110
40
GN 251.6-M12-30-ND
M 12
30
19
20
7.5 -1
6
5.2
19
110
45
GN 251.6-M12-40-ND
M 12
40
19
20
7.5 -1
6
5.2
19
110
54
GN 251.6-M12-50-ND
M 12
50
19
20
7.5 -1
6
5.2
19
110
62
GN 251.6-M12-60-ND
M 12
60
19
20
7.5 -1
6
5.2
19
110
71
GN 251.6-M16-30-ND
M 16
30
24
26.8
10 -1
8
6
24
145
86
GN 251.6-M16-40-ND
M 16
40
24
26.8
10 -1
8
6
24
145
100
GN 251.6-M16-50-ND
M 16
50
24
26.8
10 -1
8
6
24
145
117
GN 251.6-M16-60-ND
M 16
60
24
26.8
10 -1
8
6
24
145
133
GN 251.6-M16-80-ND
M 16
80
24
26.8
10 -1
8
6
24
145
165
* Thread: nut mobility

Hex head screw

Steel

  • Property class 5.8
  • Zinc plated, blue passivated

Hex nut

Steel

  • Property class 04
  • Zinc plated, blue passivated

Material of the magnet

NdFeB ND

Neodymium, iron, boron

Temperature resistant up to 80 °C

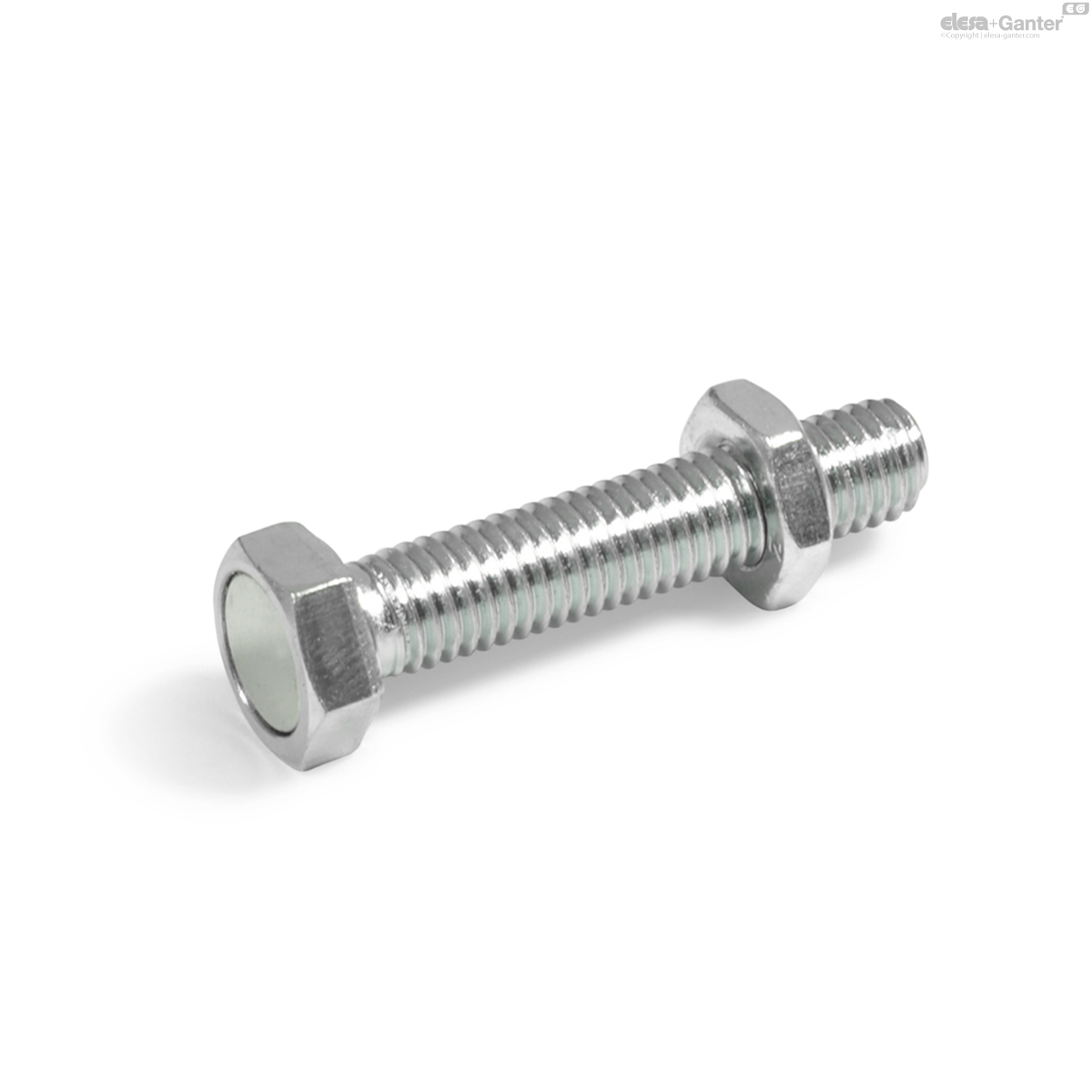

Setting bolts GN 251.6 with retaining magnets combine a magnet with a steel housing in the shape of a hex head screw to create a system that shields and strengthens the magnet for optimal transmission of the magnetic flux onto the magnetic surface.

The setting bolts with retaining magnet can be used as workpiece stops that also hold the workpiece in position with the integrated magnet.

The locking nut (included) can be used to secure the stop screw after positioning.

Gerelateerde producten

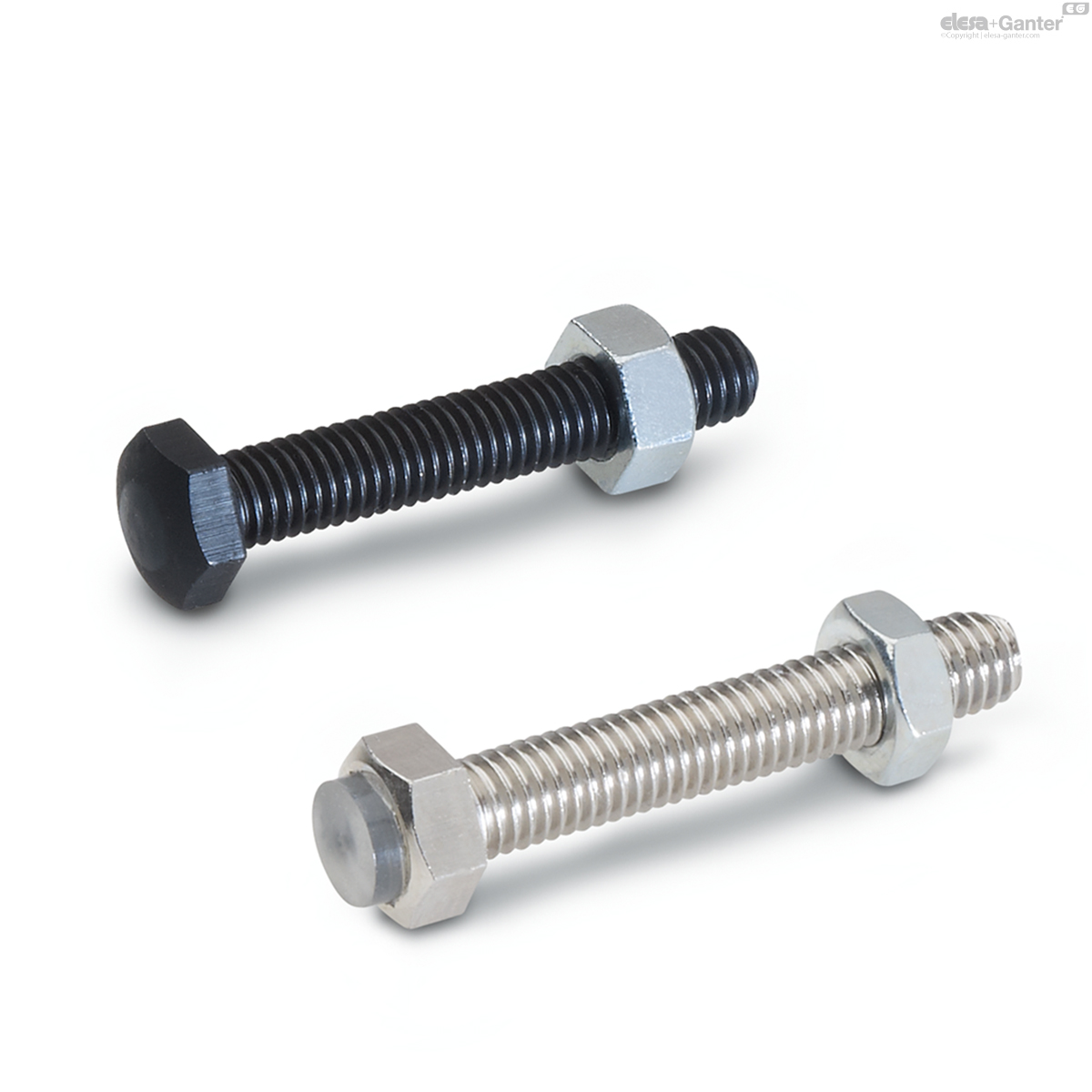

Aanslagbouten

GN 251

Aanslagbouten
Aanslagbouten

GN 251.2

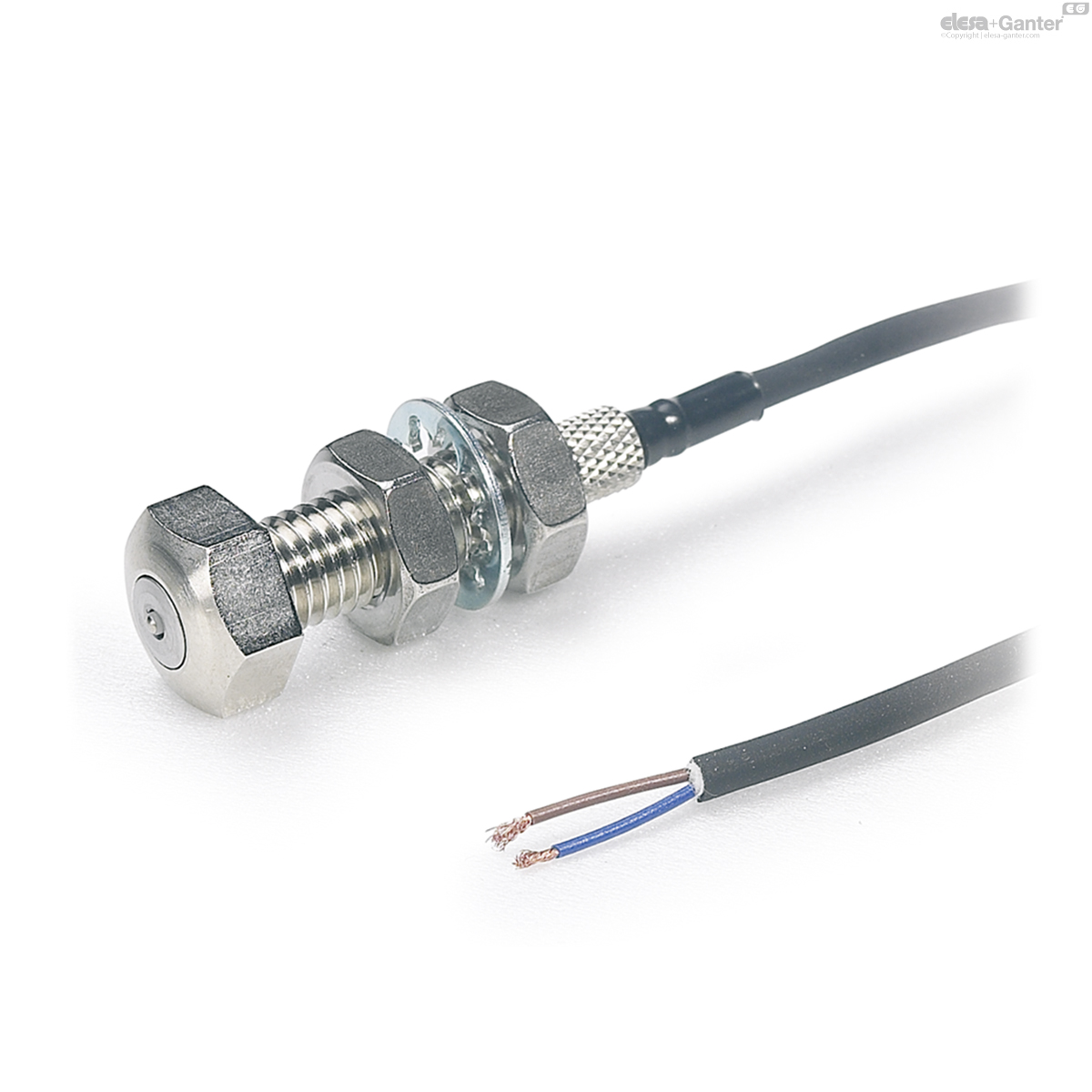

Aanslagbouten met eindschakelaar
Magneten

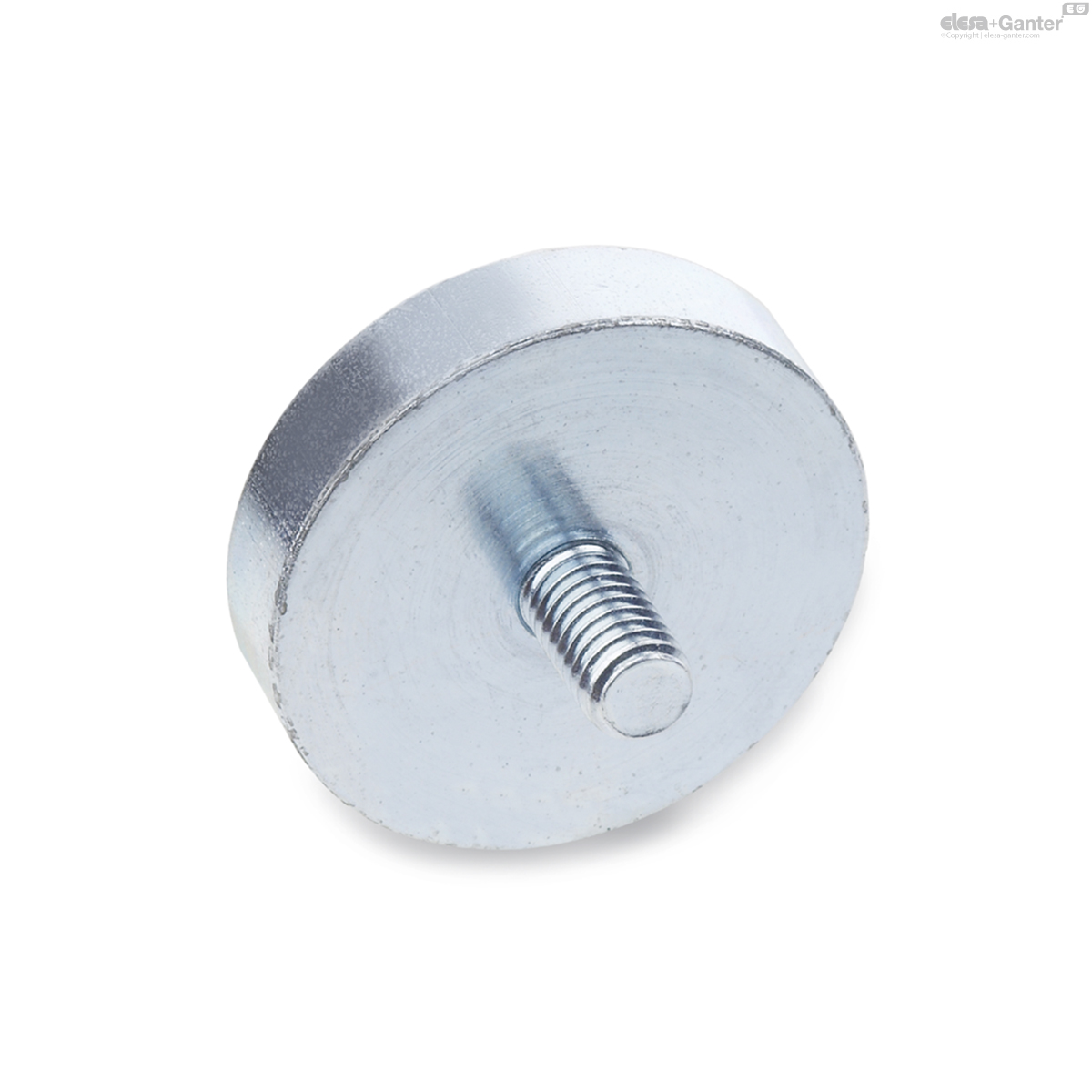

GN 50.3

Magneten schijfmagneet, met draadstang
Magneten

GN 51.3

Magneten Schijfvormig,met draadstang, met rubberen omhulsel

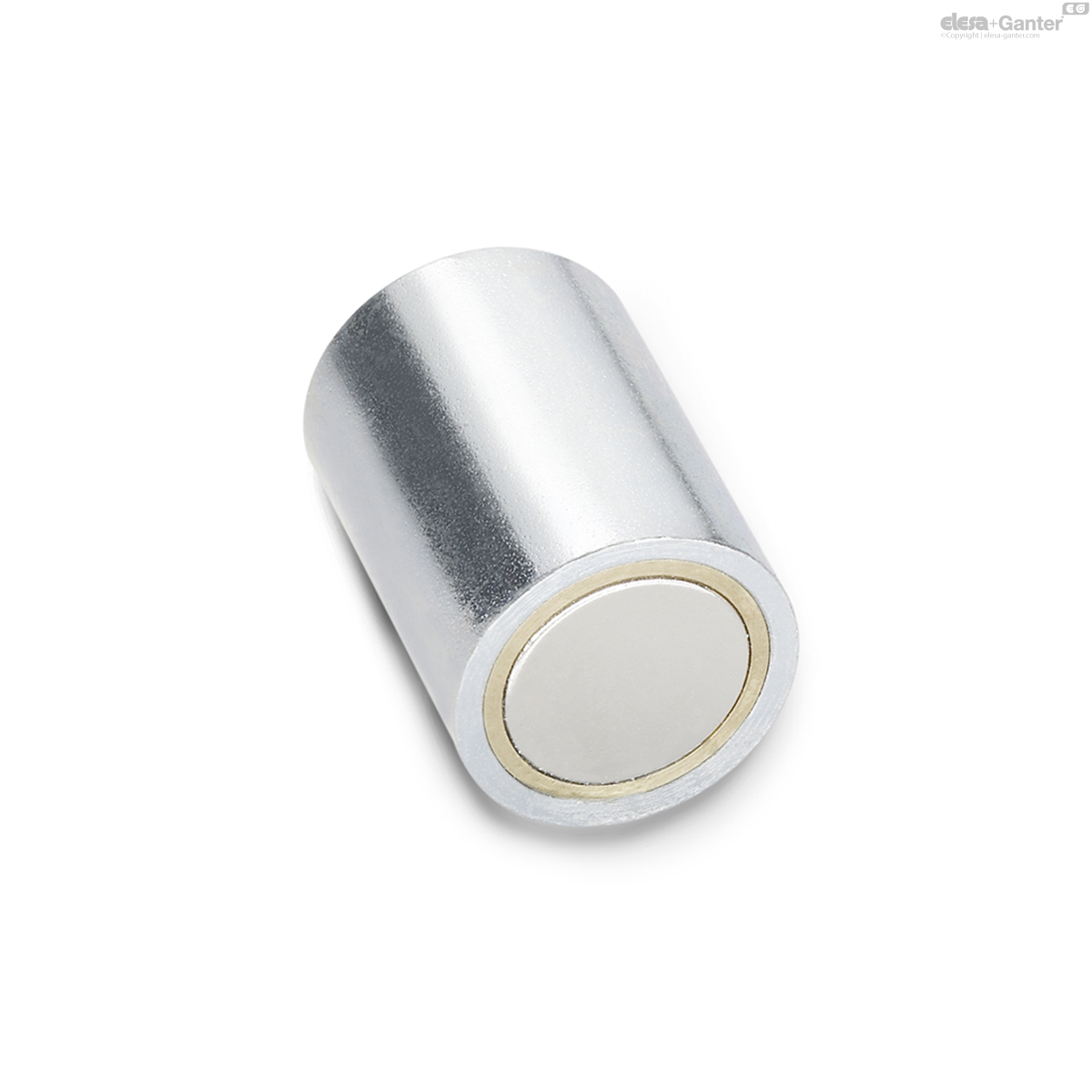

Magneten

GN 52.2

Magneten staafvormig, met binnendraad
Magneten

GN 52.4

Magneten Staafvormig, met schroefdraad
Staafmagneten met buitendraad

GN 52.5

Staafmagneten met buitendraad Staafvormig , met gegomd magnetisch oppervlak

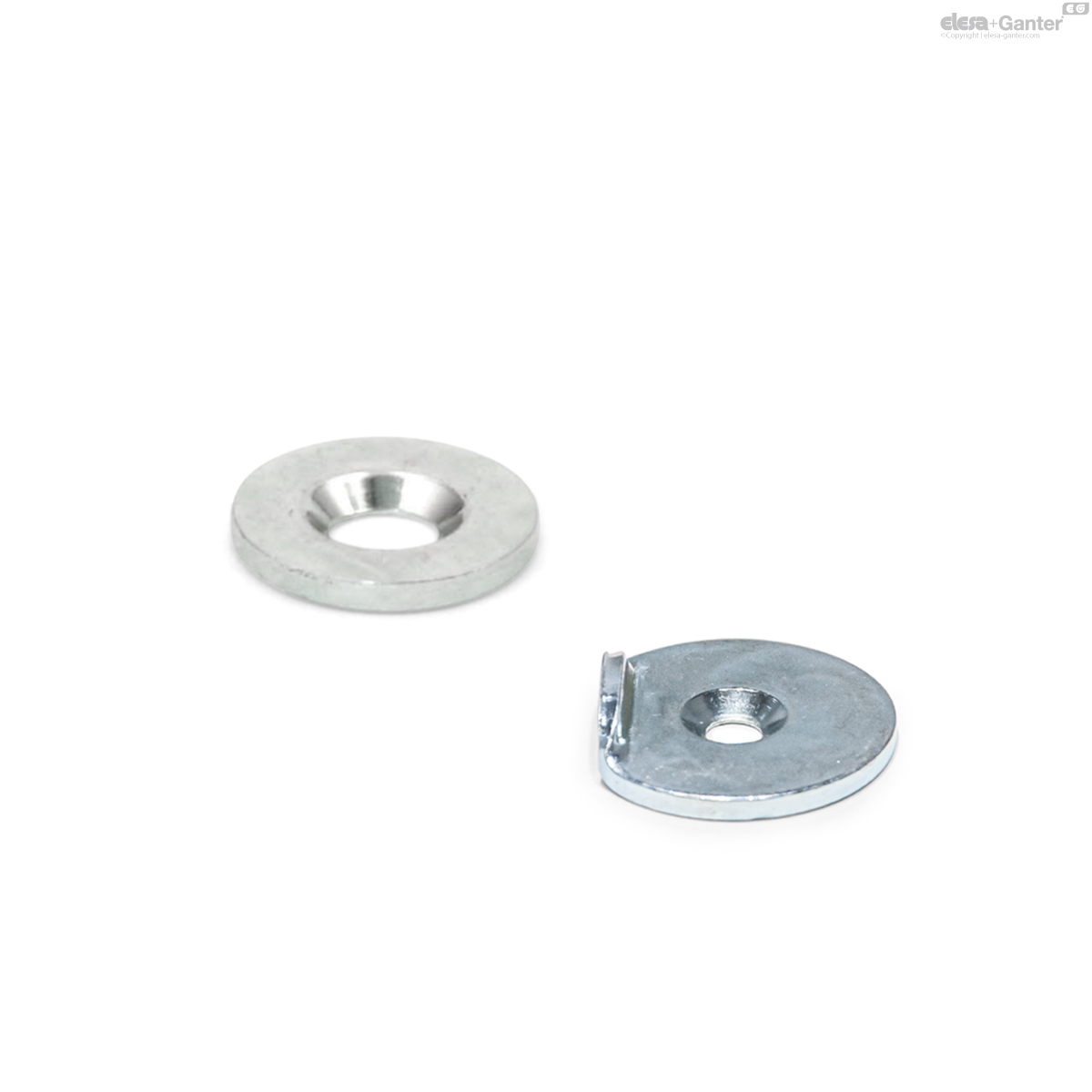

Staal

GN 70

Montageschijven Montageschijf staal / roestvrij staal, voor spanmagneten

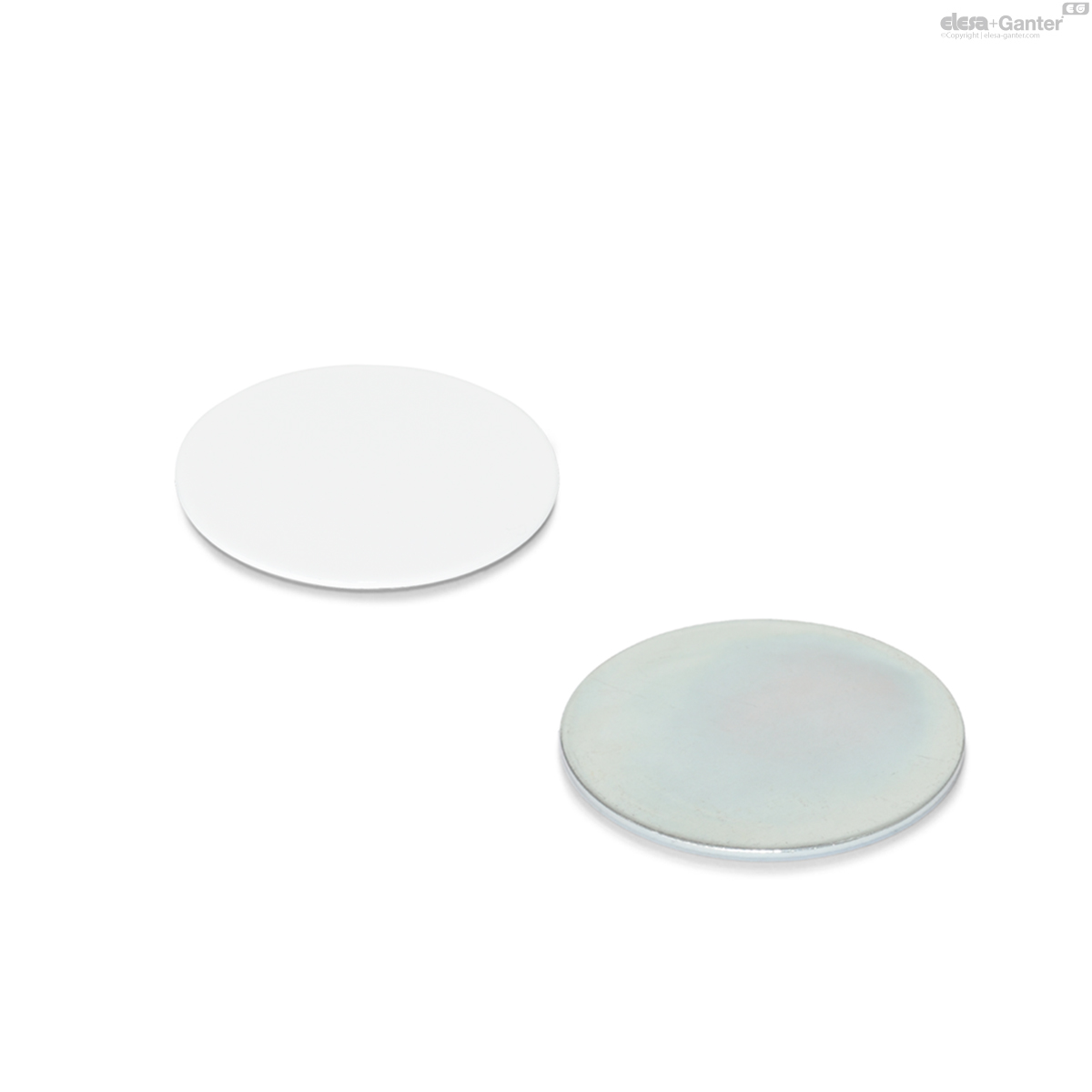

Zelfklevende schijven

GN 70.1

Zelfklevende schijven zelfklevend, voor spanmagneten

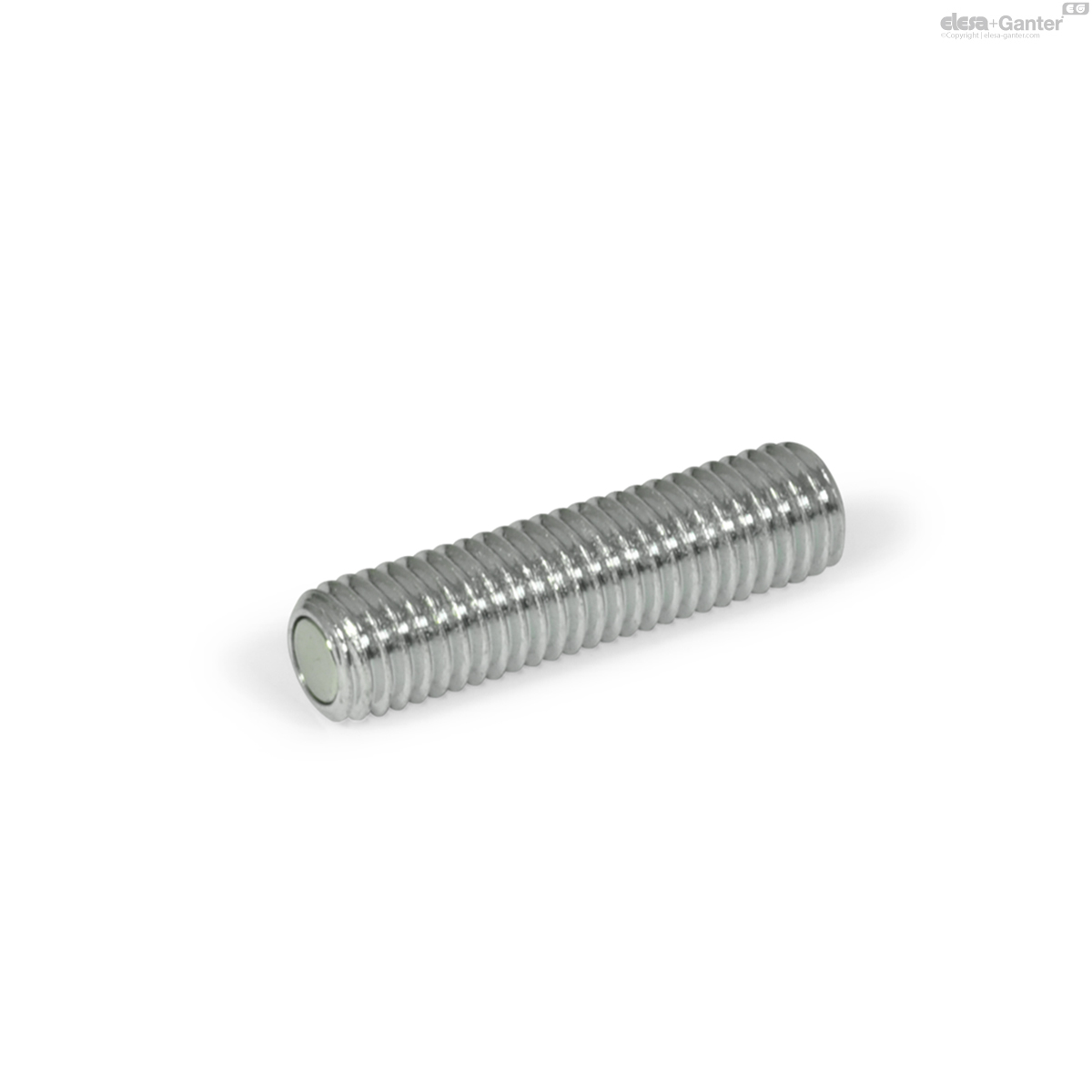

Stelschroeven
