GN 50.3Haltemagnete

Haltemagnete

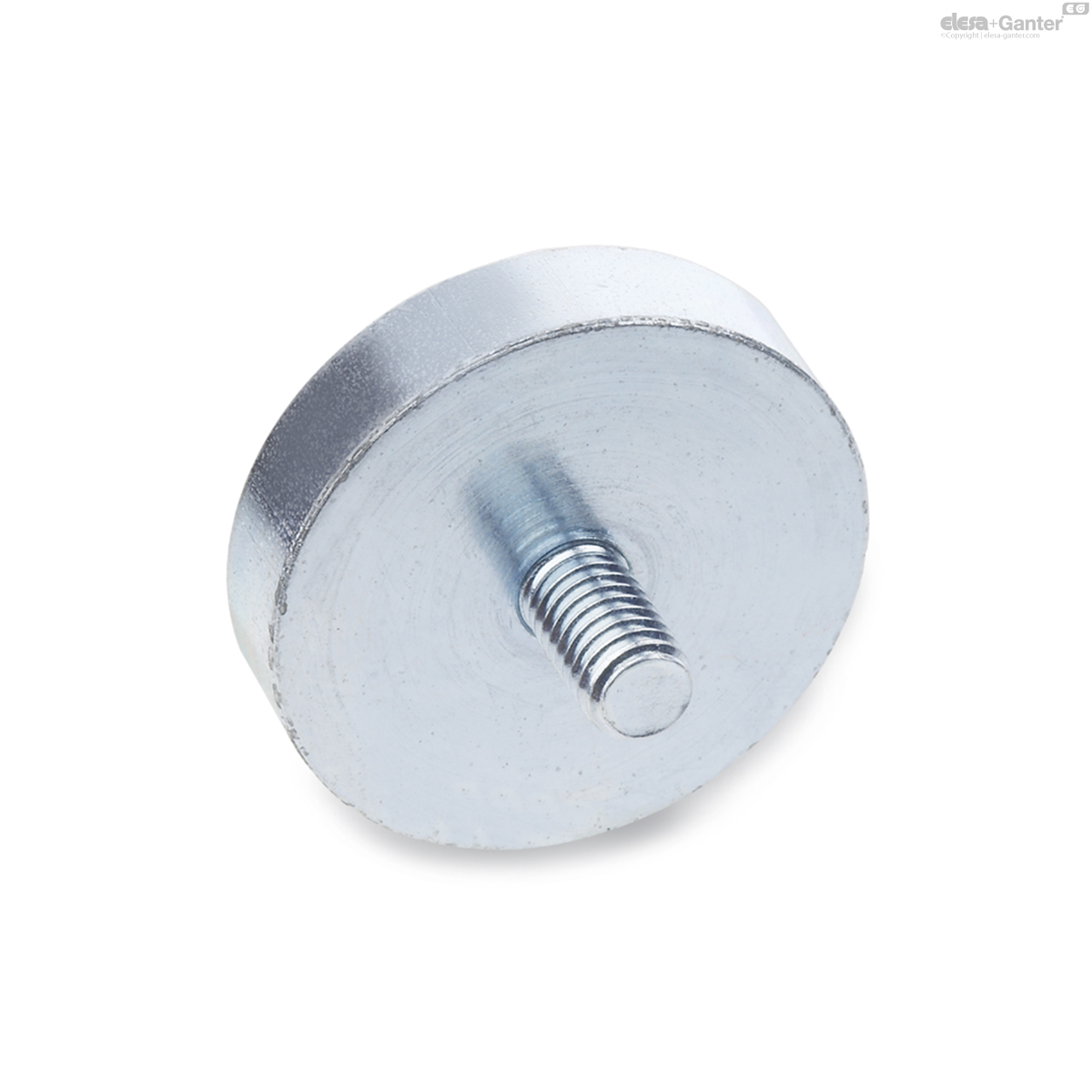

Hartferrit / Neodym-Eisen-Bor, Gehäuse Stahl, mit Gewindezapfen

  • Icons/__logo__RoHS__.png
Haltemagnete
Haltemagnete

GN 50.3

Katalog

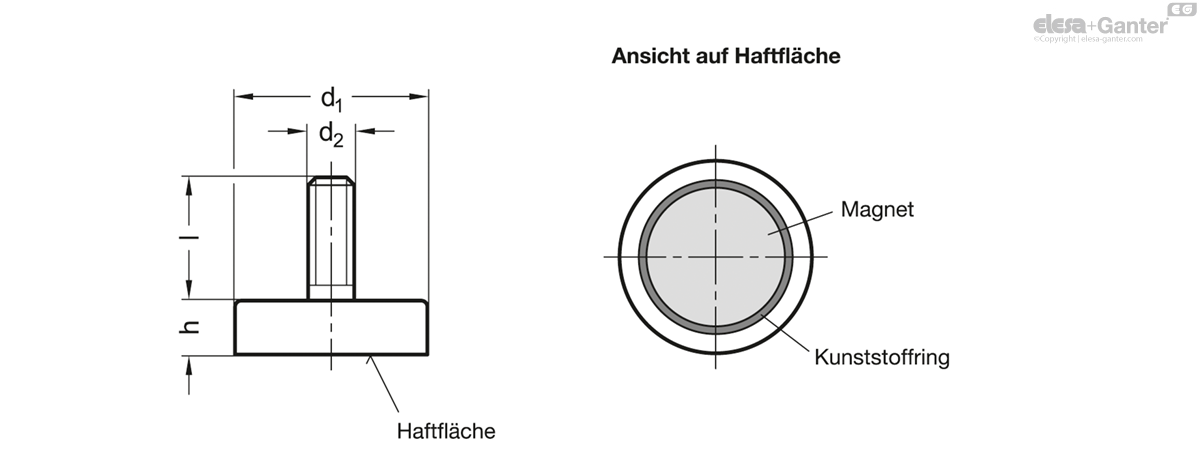

d1
d2
h
Länge l
Nominal
magnetic forces
in N
10 ±0.1
M 3
4.5 +0.2/-0.1
7
4
2
13 ±0.1
M 3
4.5 +0.2/-0.1
7
10
3
16 ±0.1
M 3
4.5 +0.2/-0.1
7
18
5
16 ±0.1
M 4
4.5 +0.2/-0.1
6
18
5
20 ±0.1
M 3
6 +0.2/-0.1
7
30
10
25 ±0.1
M 4
7 +0.3/-0.2
8
40
19
25 ±0.1
M 6
7 +0.3/-0.2
20
40
22
32 ±0.1
M 4
7 +0.3/-0.2
8
80
32
32 ±0.1
M 6
7 +0.3/-0.2
12
80
31
32 ±0.1
M 8
7 +0.3/-0.2
10
80
32
47 ±0.1
M 6
9 +0.5/-0.2
8
180
85
57 ±0.1
M 6
10.5 +0.5/-0.2
8
280
146
63 ±0.1
M 6
14 +0.5/-0.2
15
350
233
80 ±0.1
M 8
10 +0.5/-0.2
13
600
269
6 ±0.1
M 3
4.5 ±0.1
7
5
1
8 ±0.1
M 4
4.5 ±0.1
8
13
2
10 ±0.1
M 3
4.5 ±0.1
7
25
2
10 ±0.1
M 4
4.5 ±0.1
8
25
3
13 ±0.1
M 5
4.5 ±0.1
8
60
6
16 ±0.1
M 4
4.5 ±0.1
8
85
7
16 ±0.1
M 6
4.5 ±0.1
8
95
8
20 ±0.1
M 6
6 ±0.1
10
140
16
25 ±0.1
M 6
7 ±0.2
10
200
28
32 ±0.1
M 6
7 ±0.2
10
350
43
40 ±0.1
M 8
8 ±0.2
12
670
80
47 ±0.1
M 8
9.2 ±0.2
13
790
107
10 ±0.1
M 4
4.5 ±0.1
8
33
4
13 ±0.1
M 5
4.5 ±0.1
8
75
6
16 ±0.1
M 6
4.5 ±0.1
8
110
8
20 ±0.1
M 6
6 ±0.1
10
172
16
25 ±0.1
M 6
7 ±0.2
10
233
28
32 ±0.1
M 6
7 ±0.2
10
400
41

Magnet

  • Hartferrit HF
  • Einsatztemperatur bis 200 °C
  • NdFeB ND
  • Neodym, Eisen, Bor
  • Einsatztemperatur bis 80 °C
  • NdFeB NDT
  • Neodym, Eisen, Bor
  • Einsatztemperatur bis 150 °C

Gehäuse

Stahl, verzinkt

Haltemagnete GN 50.3 bilden in Kombination mit dem Stahlgehäuse und dem Kunststoffring ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.
