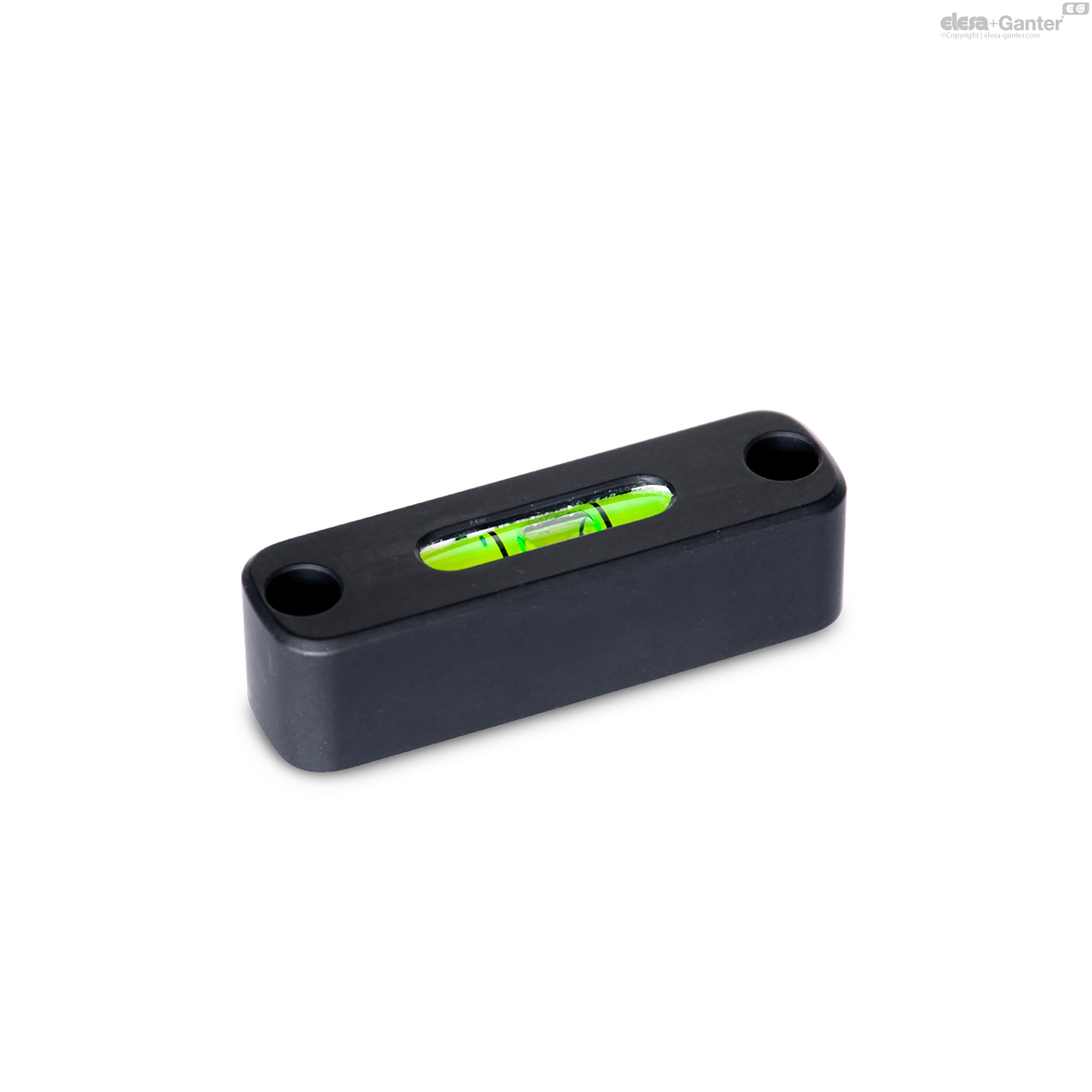

GN 2283-6-JVLängslibellen

6 Winkelminuten, pro 2 mm Blasenweg. Justierbar, Montage von der Vorderseite

Gehäuse Aluminium, zum Anschrauben

Technical datasheet

6 Winkelminuten, pro 2 mm Blasenweg. Justierbar, Montage von der Vorderseite

GN 2283-6-JV

6 Winkelminuten, pro 2 mm Blasenweg. Justierbar, Montage von der Vorderseite

GN 2283-50-JV

50 Winkelminuten, pro 2 mm Blasenweg. Justierbar, Montage von der Vorderseite

GN 2283-6-AV

6 Winkelminuten, pro 2 mm Blasenweg. Ausgerichtet, Montage von der Vorderseite (nicht justierbar)

GN 2283-50-AV

50 Winkelminuten, pro 2 mm Blasenweg. Ausgerichtet, Montage von der Vorderseite (nicht justierbar)

GN 2283-6-JV

Zurücksetzen

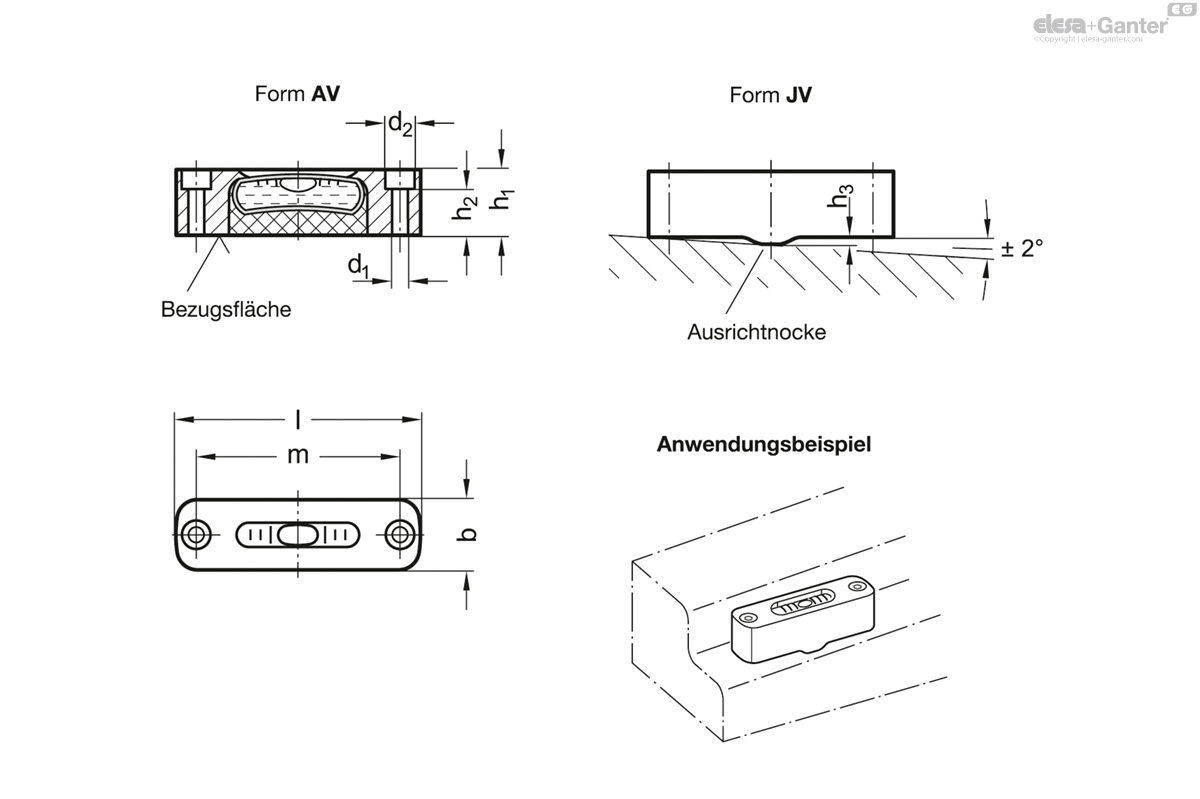

Katalog	l	b	d₁	d₂	h₁	h₂	h₃	m

GN 2283-ALN-54-G-6-JV	54	15.5	3.4	6.3	14.5	11.3	1	45	25

Empfindlichkeit

6 Winkelminuten, pro 2 mm Blasenweg
50 Winkelminuten, pro 2 mm Blasenweg

Form

AV: ausgerichtet, Montage von der Vorderseite (nicht justierbar)
JV: justierbar, Montage von der Vorderseite

Gehäuse

Aluminium

eloxiert, naturfarben ALN

eloxiert, schwarz ALS

Libelleneinsatz

Glas-Kunststoffkörper

Füllung

grün-transparent G

Vergussmasse

mineralisch

Längslibellen GN 2283 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blase mittig zu den Markierungsstrichen befindet, wenn die Horizontallage der Auflagefläche erreicht ist.

Die Libellen der Form JV werden beim Montieren über die Befestigungsbohrungen ausgerichtet. Ein Ausrichtnocken an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blase innerhalb der mittigen Markierungsstriche befindet.
