Technical datasheet

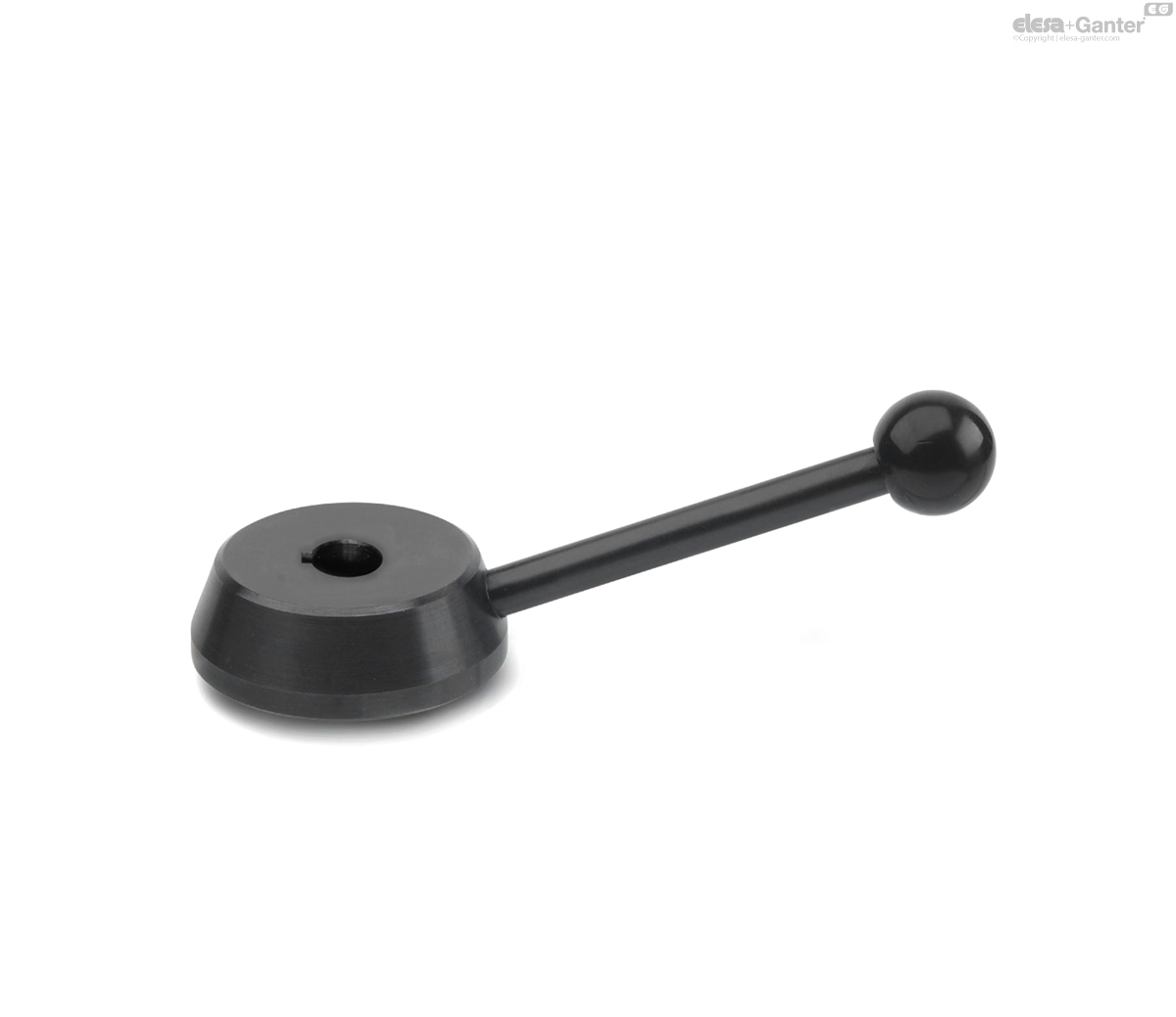

GN 211-BSchalthebel
ohne Nabennut
Stahl
|
Katalog
|
d1
|
d2 H7
|
d3
|
d4
|
h1
|
h2
|
h3 ≈
|
Length l ≈
|
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
GN 211-50-B12
|
50
|
B 12
|
8
|
20
|
17
|
5
|
45
|
82
|
244
|
|
GN 211-55-B14
|
55
|
B 14
|
10
|
25
|
18
|
5
|
52
|
96
|
321
|
|
GN 211-65-B16
|
65
|
B 16
|
12
|
30
|
20
|
5
|
60
|
110
|
519
|
|
GN 211-80-B20
|
80
|
B 16
|
14
|
35
|
24
|
6
|
74
|
138
|
951
|
Bohrungskennzeichen
Bohrungskennzeichen
- B: ohne Nabennut
- K: mit Nabennut DIN 6885-1 P9
- V: mit Vierkant DIN 79
Nabe / Schaft
Nabe / Schaft
Stahl
brüniert
Kugelknopf DIN 319
Kugelknopf DIN 319
Kunststoff, Phenolharz (PF)
schwarz, glänzend
Schalthebel GN 211 können durch ihren großen Nabendurchmesser leicht mit Rastelementen, Nuten zur Drehwinkelbegrenzung und dergleichen versehen werden.
Als Rastelemente können federnde Druckstücke, sowie Rastbolzen eingesetzt werden.
