Technical datasheet
GN 141-S-SKreuzflansch-Klemmverbinder

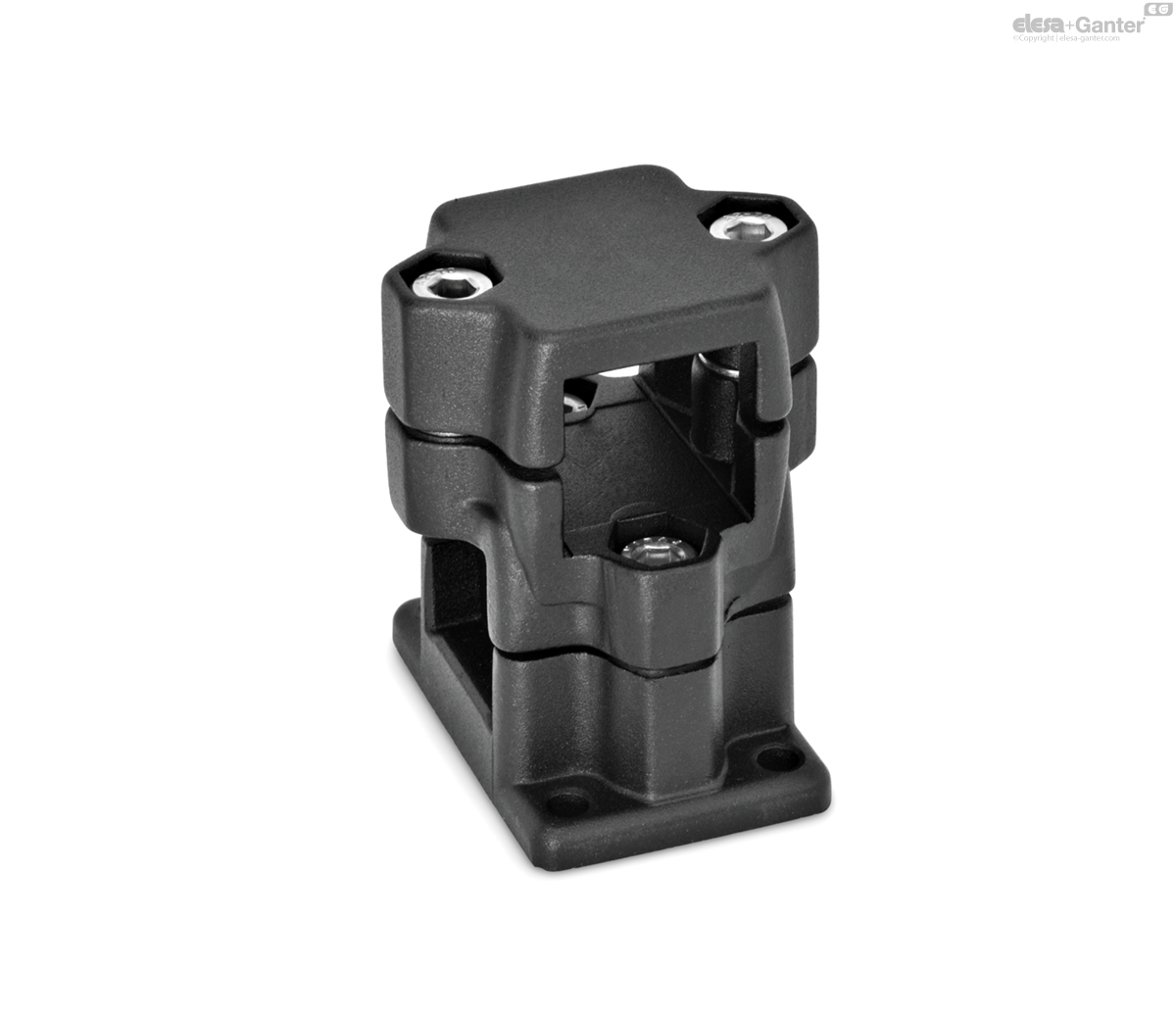

Vierkant-Vierkant
Aluminium, mehrteilig
GN 141-S-S
|
Katalog
|
s1 Square
|
s2 Square
|
d3
|
k Clamping length
|
l1
|
l2
|
l3
|
m
|
t
|
x1
|
x2
|
y1
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 141-V20-V20-2-BL
|
V 20
|
V 20
|
6.5
|
50
|
86
|
30
|
68
|
33.5
|
7
|
75
|
60
|
50
|
|
GN 141-V25-V25-2-BL
|
V 25
|
V 25
|
6.5
|
50
|
86
|
30
|
68
|
33.5
|
7
|
75
|
60
|
50
|
|
GN 141-V30-V30-2-BL
|
V 30
|
V 30
|
6.5
|
50
|
86
|
30
|
68
|
33.5
|
7
|
75
|
60
|
50
|
|
GN 141-V40-V40-2-BL
|
V 40
|
V 40
|
11
|
76
|
136
|
46
|
98
|
55
|
14
|
115
|
90
|
76
|
|
GN 141-V45-V45-2-BL
|
V 45
|
V 45
|
11
|
76
|
136
|
46
|
98
|
55
|
14
|
115
|
90
|
76
|
|
GN 141-V50-V50-2-BL
|
V 50
|
V 50
|
11
|
76
|
136
|
46
|
98
|
55
|
14
|
115
|
90
|
76
|
Kennziffer
- 2: mit 4 Edelstahl-Zylinderschrauben ISO 4762
Klemmverbinder
Aluminium
- kunststoffbeschichtet
- schwarz, RAL 9005, strukturmatt SW
- blank, matt gestrahlt BL
Zylinderschrauben ISO 4762
Edelstahl A2
Sechskantmuttern DIN 985
Edelstahl A2
selbstsichernd durch Polyamidring
Die Klemmbohrungen der Kreuzflansch-Klemmverbinder GN 141 sindunbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemengeeignet.
An den Schraubstellen z1 / z2 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben z1, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 wie in der Tabelle als Zubehör angegeben.
- GN 911 Verstellbare Klemmhebel
