Technical datasheet

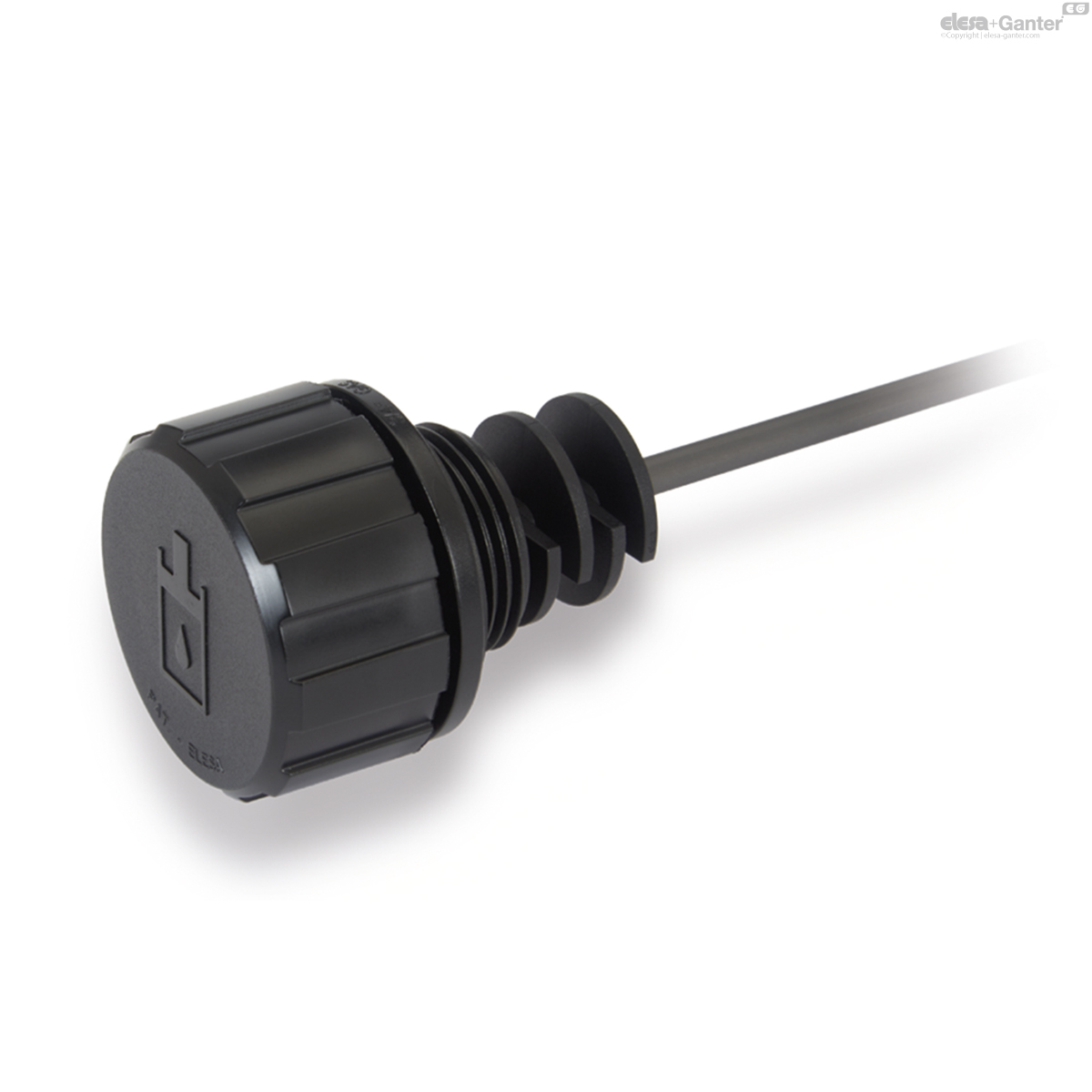

SFX+aBelüftungsdeckel
Ohne Luftfilter
mit Spritzschutz, externem Öldichtring und Messstab, Thermoplast
|
Katalog
|

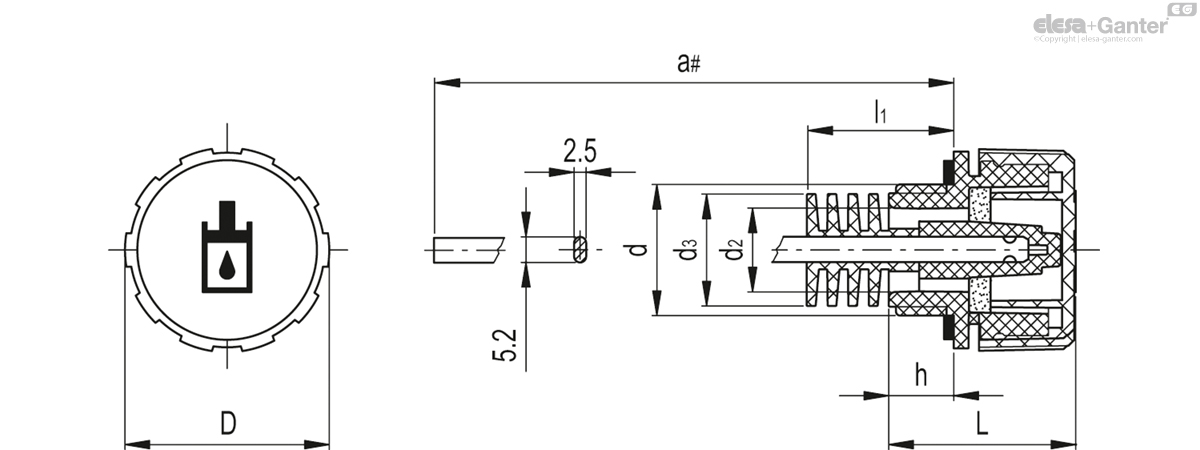

Beschreibung
|
D
|
d
|
a#
|
L
|
d2
|
h
|
|
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
53362
|
SFX.30-1/4+a
|
31
|
G1/4
|
188
|
29.5
|
8
|
9.5
|
26
|
|
53402
|
SFX.30-3/8+a
|
31
|
G3/8
|
188
|
29.5
|
10
|
9.5
|
26
|
|
53442
|
SFX.30-1/2+a
|
31
|
G1/2
|
188
|
29.5
|
12
|
9.5
|
26
|
|
53482
|
SFX.40-3/8+a
|
31
|
G3/8
|
184
|
29.5
|
10
|
11.5
|
35
|
|
53522
|
SFX.40-1/2+a
|
42
|
G1/2
|
184
|
36.5
|
12
|
11.5
|
35
|
|
53562
|
SFX.40-3/4+a
|
42
|
G3/4
|
184
|
36.5
|
17
|
11.5
|
35
|
|
53602
|
SFX.40-1+a
|
57
|
G1
|
184
|
42
|
23
|
11.5
|
35
|
|
53642
|
SFX.57-3/4+a
|
57
|
G3/4
|
184
|
42
|
18
|
14
|
49
|
|
53682
|
SFX.57-1+a
|
57
|
G1
|
184
|
42
|
23
|
14
|
49
|
|
53722
|
SFX.57-1¼+a
|
57
|
G1 1/4
|
184
|
44
|
32
|
16
|
49
|
|
53762
|
SFX.57-1½+a
|
57
|
G1 1/2
|
184
|
44
|
38
|
16
|
49
|
|
53006
|
SFX.30-M16x1.5+a
|
31
|
M16x1.5
|
188
|
29.5
|
10
|
9.5
|
26
|
|
53026
|
SFX.30-M18x1.5+a
|
31
|
M18x1.5
|
188
|
29.5
|
10
|
9.5
|
26
|
|
53046
|
SFX.30-M20x1.5+a
|
31
|
M20x1.5
|
188
|
29.5
|
12
|
9.5
|
26
|
|
53066
|
SFX.30-M22x1.5+a
|
31
|
M22x1.5
|
188
|
29.5
|
12
|
9.5
|
26
|
|
53086
|
SFX.40-M24x1.5+a
|
42
|
M24x1.5
|
184
|
36.5
|
18
|
11.5
|
35
|
|
53106
|
SFX.40-M26x1.5+a
|
42
|
M26x1.5
|
184
|
36.5
|
18
|
11.5
|
35
|
|
53126
|
SFX.57-M30x1.5+a
|
57
|
M30x1.5
|
184
|
42
|
23
|
14
|
49
|
# Ausführungen mit NPT-Gewinde auf Anfrage.
Material
Kunststoff Thermoplast (Polyamide PA)
- Deckel: halbmatt, schwarz, mit Füllsymbol.
- schwarzer Gewindeanschluss und externer Öldichtring.
Dichtungsringe
Gummi NBR (Perbunan)
Ölmessstab
Flach, Stahl, phosphatiert;
Auf Anfrage kann der Ölmessstab auch in unterschiedlichen Längen und/oder auch mit MIN./MAX. Markierungen geliefert werden.
Standardausführungen
- SFX+a: ohne Luftfilter
- SFX+F+a: mit PU-Schaum Luftfilter in Polyurethan (Polyester), Filterfeinheit 40 µm.
- SFX+P+a: mit Spritzschutz kein Luftfilter.
- SFX+P+F+a: mit Spritzschutz und „Tech-Foam“-Polyurethanschaumstoff-Luftfilter (auf Polyesterbasis), Filtrationsfeinheit 40 µ.
Maximale Gebrauchstemperatur
100°C.
Funktionen und Anwendungen

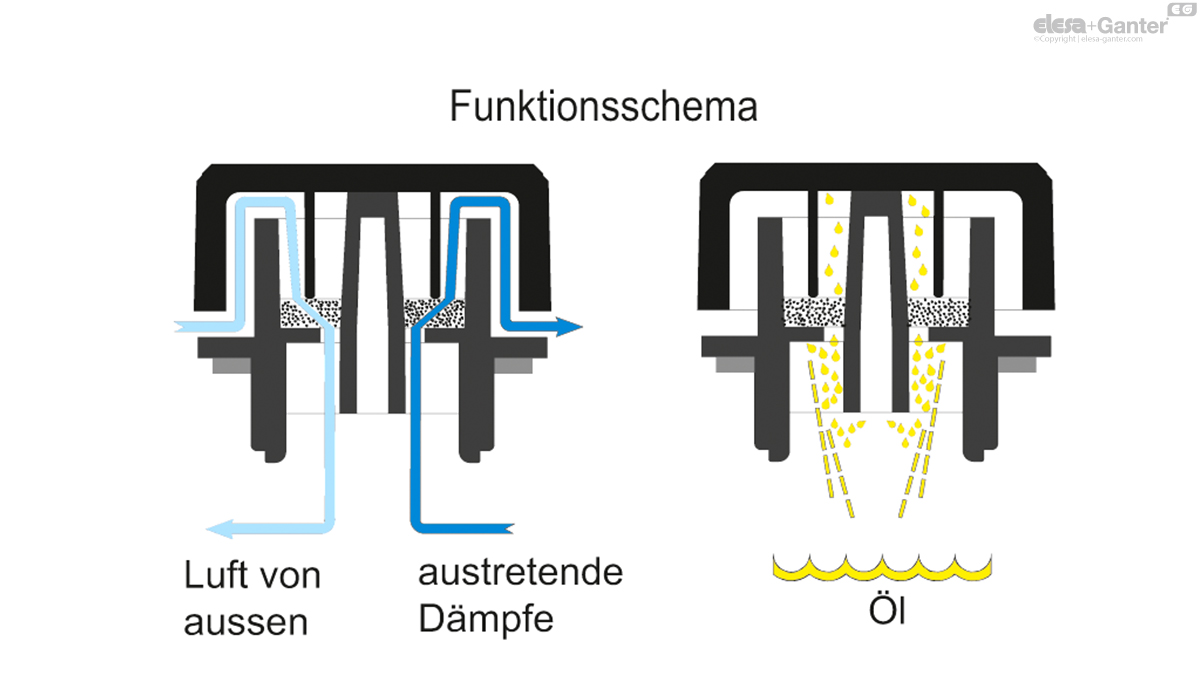

Die SFX+a Verschlussschrauben wurden mit einer besonderen inneren Geometrie entwickelt (Elesa-Patent), die das Austreten von Flüssigkeit durch versetzt angeordnete Lamellen verhindert (Spritzschutzwirkung) und die Kondensation austretender Dämpfe fördert.
Der äußere Sprengring (Ausführung +P), der an der Mündung der Gewindeanschlussbohrung angebracht ist, besteht aus versetzt angeordneten Lamellen, um in den kritischsten Fällen starker Flüssigkeitsüberstände ein zusätzliches Einlauflabyrinth zu bilden.
Technische Daten

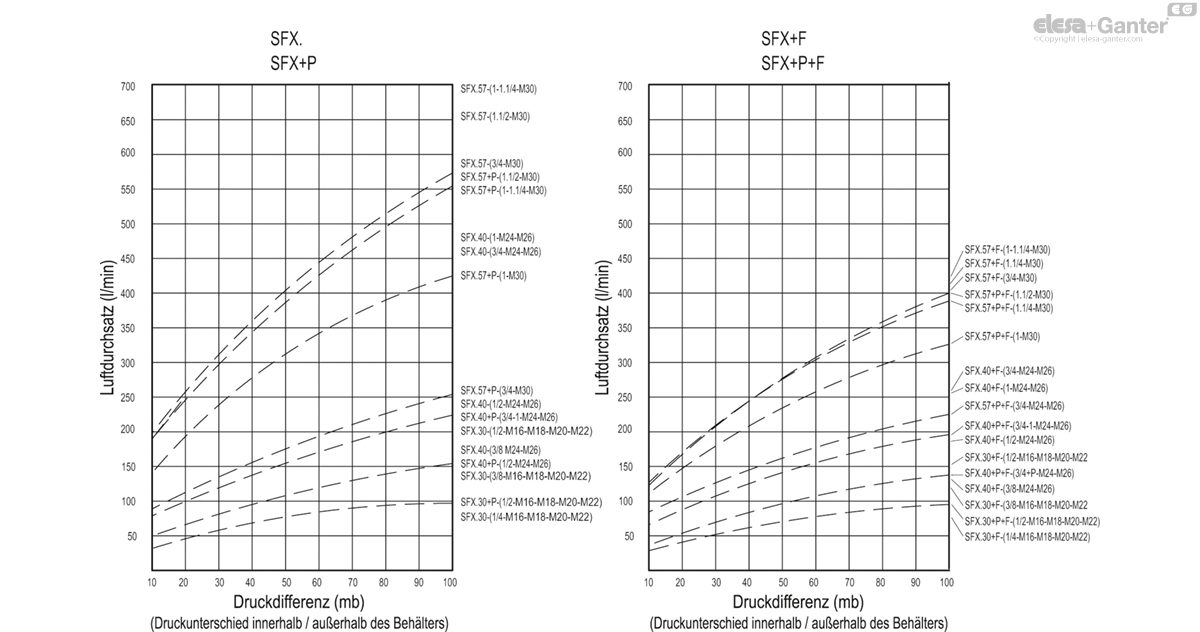

Der Luftstrom der verschiedenen Ausführungen kann aus der Graphik entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.
Sonderausführungen auf Anfrage
- Neutrale Kappe ohne Symbole
- Kappe, rot, RAL 3000
- Anschlussgewinde auch mit amerikanischem konischem Gasgewinde NPT - ANSI-ASME B1-20 für die in der Tabelle mit # markierten Ausführungen.
