Technical datasheet
MF-NKlemmhebel
Sackloch oder Vierkant-Sackloch
Kunststoff Thermoplast
|
Katalog
|

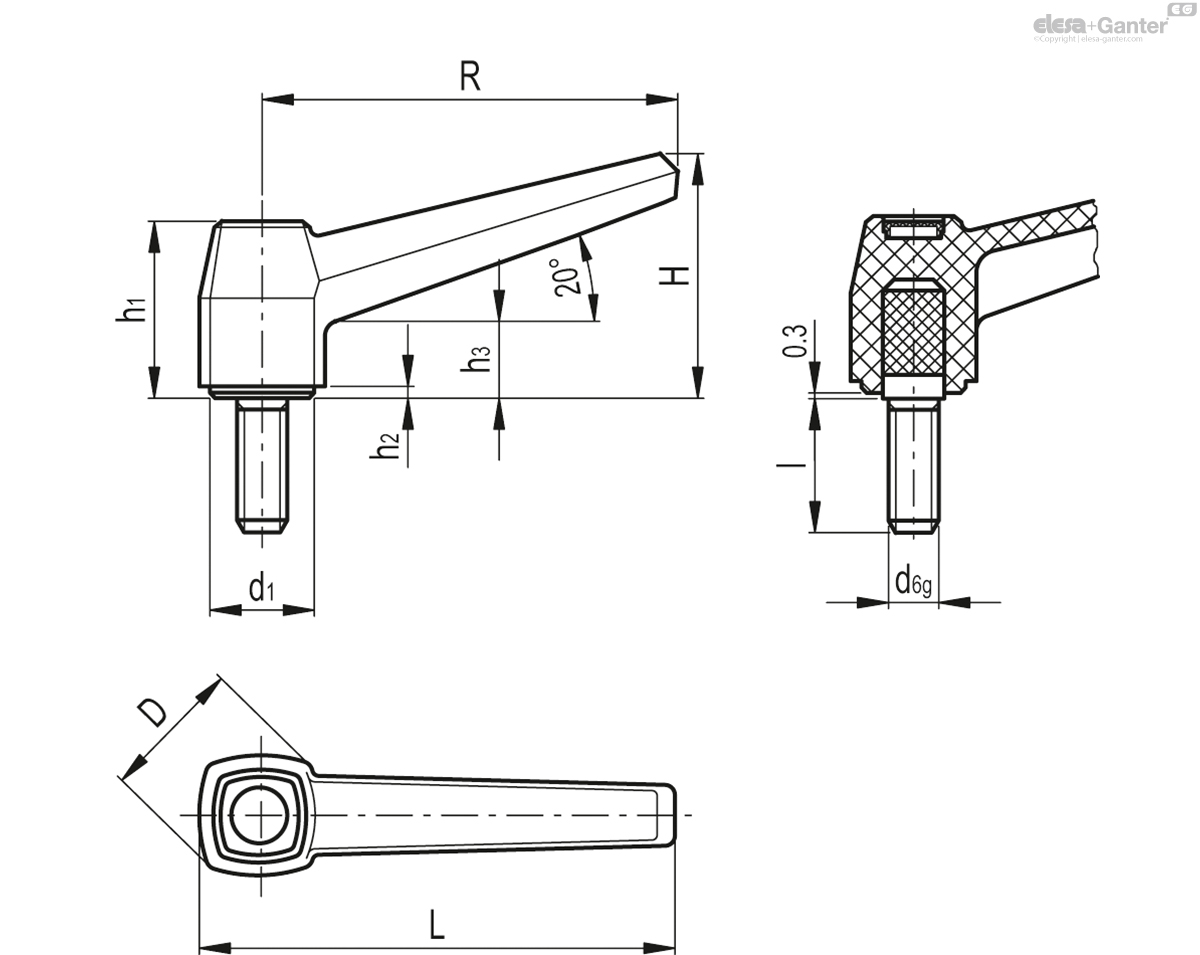

Beschreibung
|
R
|
dH9
|
sH9
|
L
|
D
|
H
|
h
|
h1
|
h2
|
h3
|
h4
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39011-R-C3
|
MF.40 N-5x5-C3
|
42
|
-
|
5
|
50
|
18
|
27
|
15
|
22
|
1.8
|
9
|
7
|
|
39021-R-C3
|
MF.40 N-6-C3
|
42
|
6
|
-
|
50
|
18
|
27
|
15
|
22
|
1.8
|
9
|
7
|
|
39121-R-C3
|
MF.63 N-6x6-C3
|
63
|
-
|
6
|
73
|
23
|
37
|
20
|
27
|
2
|
11
|
8
|
|
39131-R-C3
|
MF.63 N-8-C3
|
63
|
8
|
-
|
73
|
23
|
37
|
20
|
27
|
2
|
11
|
8
|
|
39221-R-C3
|
MF.80 N-8x8-C3
|
80
|
-
|
8
|
92
|
28
|
47
|
25
|
34
|
2.2
|
14
|
9
|
|
39231-R-C3
|
MF.80 N-10-C3
|
80
|
10
|
-
|
92
|
28
|
47
|
25
|
34
|
2.2
|
14
|
9
|
|
39316-R-C3
|
MF.100 N-8x8-C3
|
100
|
-
|
8
|
115
|
35
|
57
|
30
|
40
|
2.4
|
16
|
10
|
|
39321-R-C3
|
MF.100 N-10x10-C3
|
100
|
-
|
10
|
115
|
35
|
57
|
30
|
40
|
2.4
|
16
|
10
|
|
39331-R-C3
|
MF.100 N-12-C3
|
100
|
12
|
-
|
115
|
35
|
57
|
30
|
40
|
2.4
|
16
|
10
|
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Abdeckkappe
Kunststoff Thermoplast (Polypropylen PP), RAL 7035 grau, matt.
Standardausführungen
- MF-B: Buchse Messing, Gewinde-Sackloch
- MF-N:
- Sackloch, Messingbuchse, Klemmschraube und Querbohrung zum Fixieren am Schaft
- Vierkant-Sackloch, Messingbuchse, Klemmschraube UNI 5929-85 (Madenschrauben mit Innensechskant und Abdeckkappe) und Querbohrung zum Fixieren am Schaft.

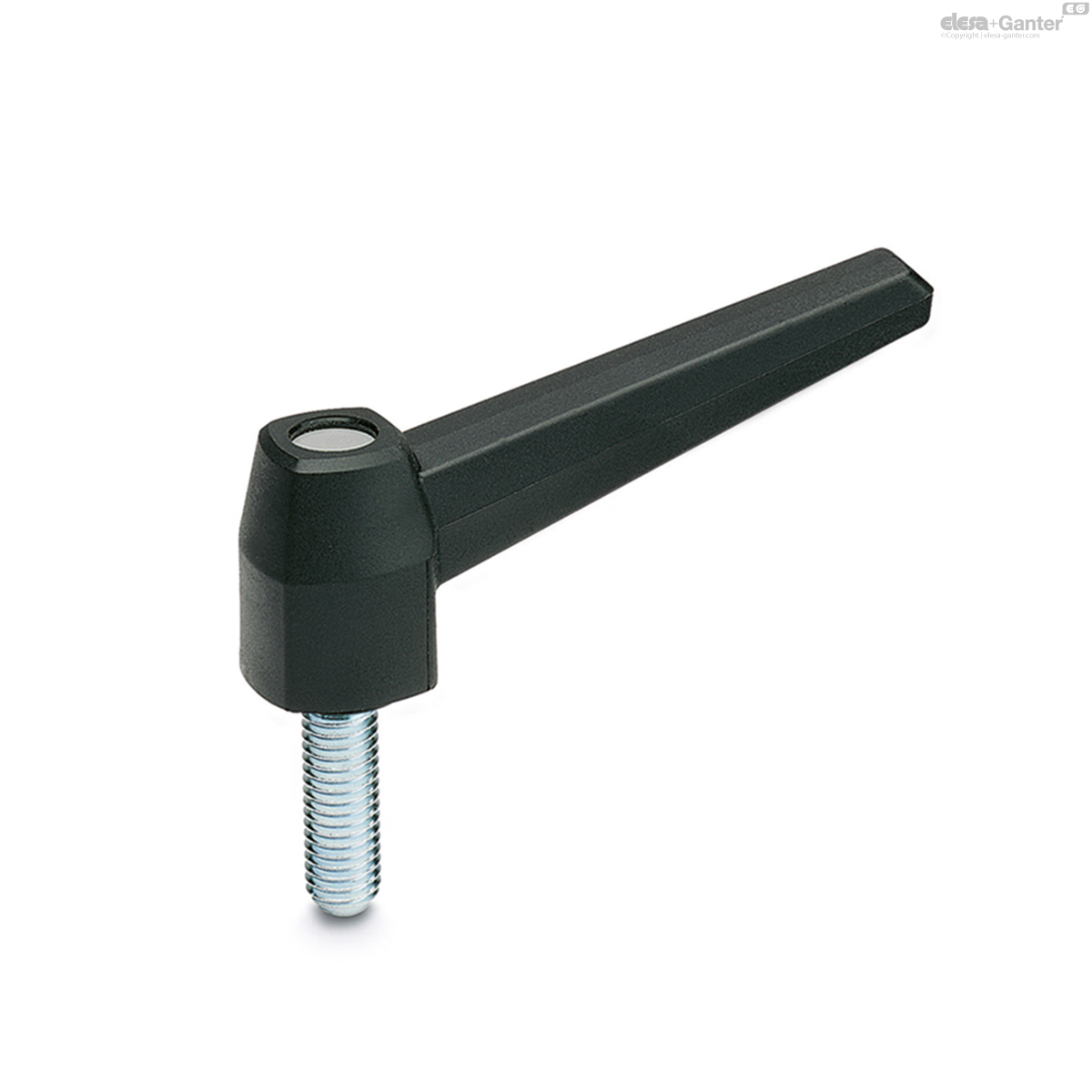

- MF-p: Gewindestift Stahl verzinkt, abgerundets Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
