Technical datasheet

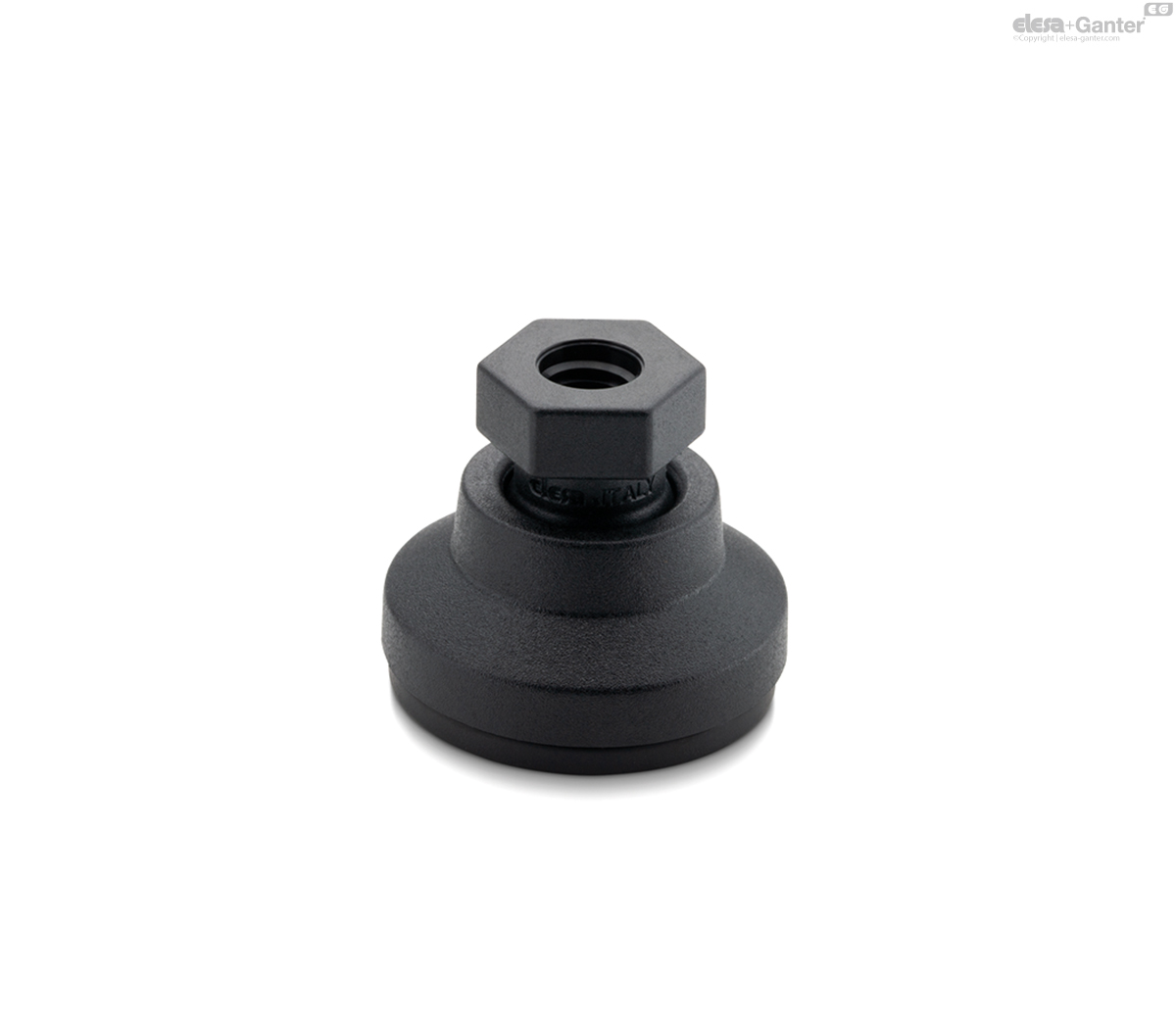

LS.A-AS+SJFStellfüße
Mit rutschfester Gummiauflage
Fuß aus Thermoplast, Gelenk aus SUPER-Thermoplast
LS.A-AS+SJF
|
Katalog
|

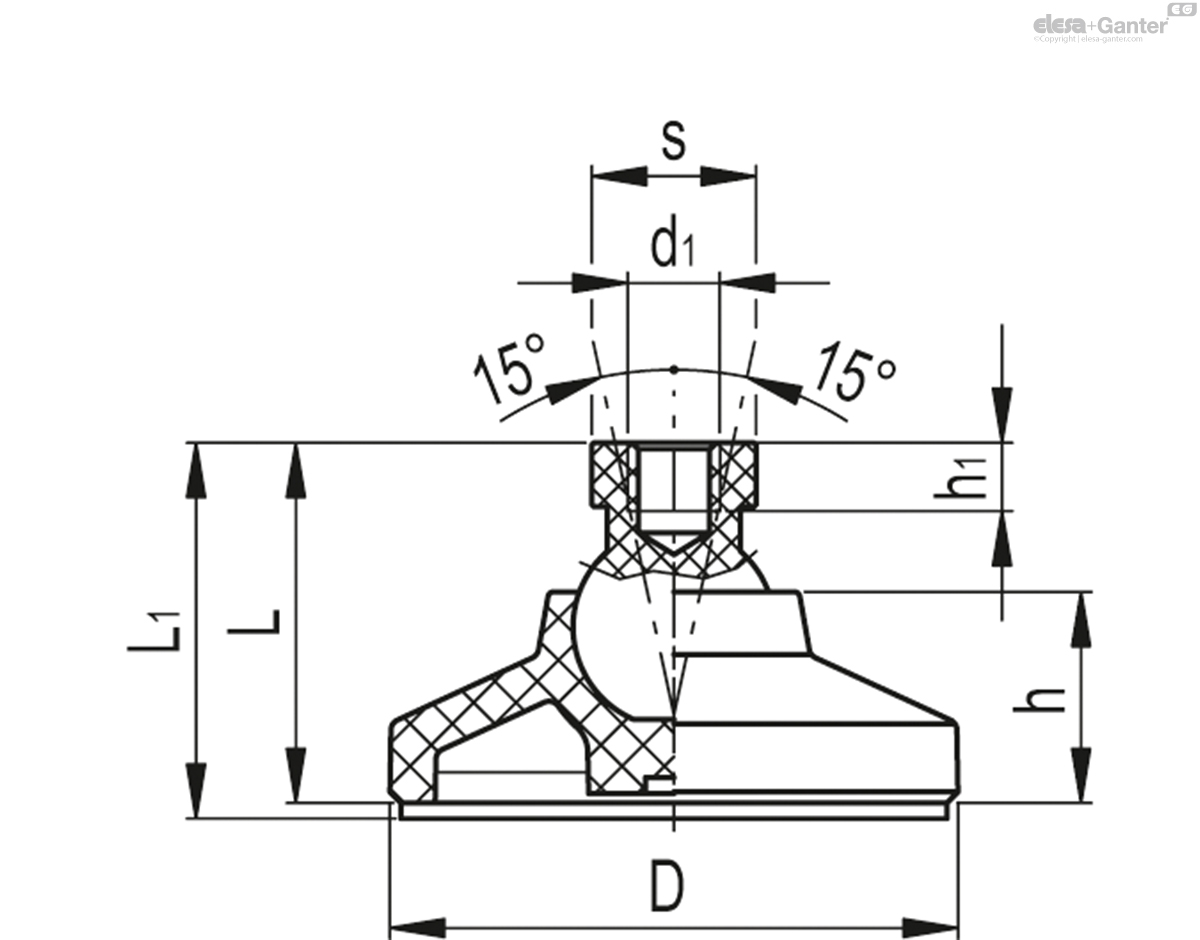

Beschreibung
|
D
|
d1
|
L
|
L1
|
h
|
h1
|
s
|
Articulation
Ø |
Max. Anzugsdrehmoment für die Schraube
[Nm] |
Max. limit static load*
[N] |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
300276
|
LS.A-25-14-AS+SJF-M6
|
25
|
M6
|
25
|
28
|
12
|
10
|
16
|
14
|
4
|
3100
|
11
|
|
300277
|
LS.A-25-14-AS+SJF-M8
|
25
|
M8
|
25
|
28
|
12
|
10
|
16
|
14
|
6
|
3700
|
11
|
|
300281
|
LS.A-32-14-AS+SJF-M6
|
32
|
M6
|
26
|
29
|
15
|
10
|
16
|
14
|
4
|
5000
|
15
|
|
300282
|
LS.A-32-14-AS+SJF-M8
|
32
|
M8
|
26
|
29
|
15
|
10
|
16
|
14
|
6
|
6000
|
15
|
|
300286
|
LS.A-40-14-AS+SJF-M6
|
40
|
M6
|
25.5
|
28.5
|
17
|
10
|
16
|
14
|
4
|
5600
|
25
|
|
300287
|
LS.A-40-14-AS+SJF-M8
|
40
|
M8
|
25.5
|
28.5
|
17
|
10
|
16
|
14
|
6
|
6800
|
25
|
|
300291
|
LS.A-50-14-AS+SJF-M6
|
50
|
M6
|
28
|
31
|
19
|
10
|
16
|
14
|
4
|
4600
|
35
|
|
300292
|
LS.A-50-14-AS+SJF-M8
|
50
|
M8
|
28
|
31
|
19
|
10
|
16
|
14
|
6
|
5600
|
35
|
|
300296
|
LS.A-60-14-AS+SJF-M6
|
60
|
M6
|
35
|
38
|
24
|
10
|
16
|
14
|
4
|
5800
|
45
|
|
300297
|
LS.A-60-14-AS+SJF-M8
|
60
|
M8
|
35
|
38
|
24
|
10
|
16
|
14
|
6
|
6900
|
45
|
|
300298
|
LS.A-60-24-AS+SJF-M10
|
60
|
M10
|
44
|
47
|
24
|
16
|
24
|
24
|
10
|
10500
|
50
|
|
300299
|
LS.A-60-24-AS+SJF-M12
|
60
|
M12
|
44
|
47
|
24
|
16
|
24
|
24
|
12
|
10700
|
50
|
* Die max. statische Belastbarkeit ist der Wert ab dem die Belastung auf das Element zu Brüchen im Kunststoff führen kann. Hier sollte jedoch auch ein Sicherheitsfaktor miteinbezogen werden. Dieser sollte sich an der Anwendung und dem Sicherheitsniveau
Fuß
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Kugelgelenk
Glasfaserverstärkter SUPER-Thermoplast (Polyamid PA), schwarz.
Standardausführungen
- LS.A+SJF: ohne rutschfeste Gummiauflage.
- LS.A-AS+SJF: mit rutschfester Gummiauflage (NBR), 70 Shore A, schwarz, wird montiert geliefert.
Funktionen und Anwendungen
Bei Ausführung mit rutschfester Gummiauflage ist diese fest mit dem Stellfuß verbunden. Ein Lösen der Gummiauflage vom Fuß wird somit selbst bei Transporten mit hohen Krafteinwirkungen verhindert (siehe Rutschfeste Gummiauflage).

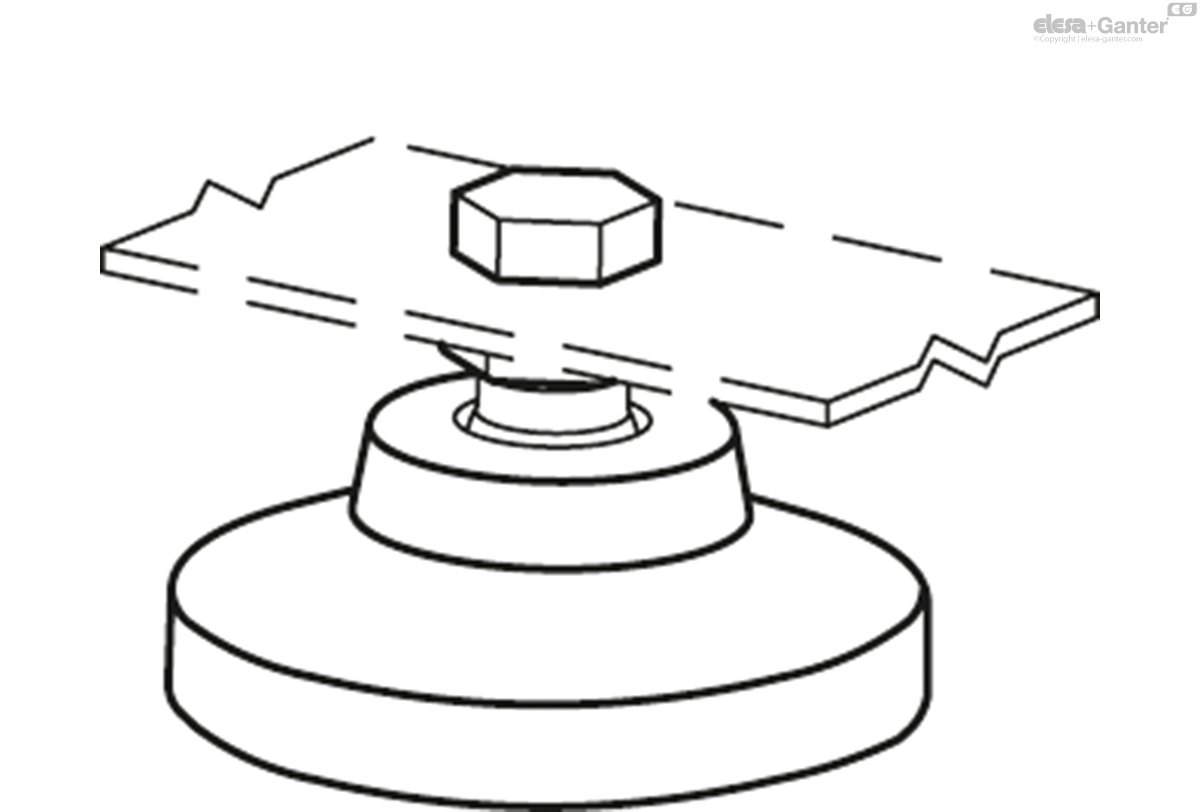

Wird für die direkte Befestigung mit Standardschrauben verwendet, ohne dass eine Gewindespindel erforderlich ist.
Andere Standardausführungen
SJF: Kugelgelenk.
