GN 9192.3Höhenzylinder

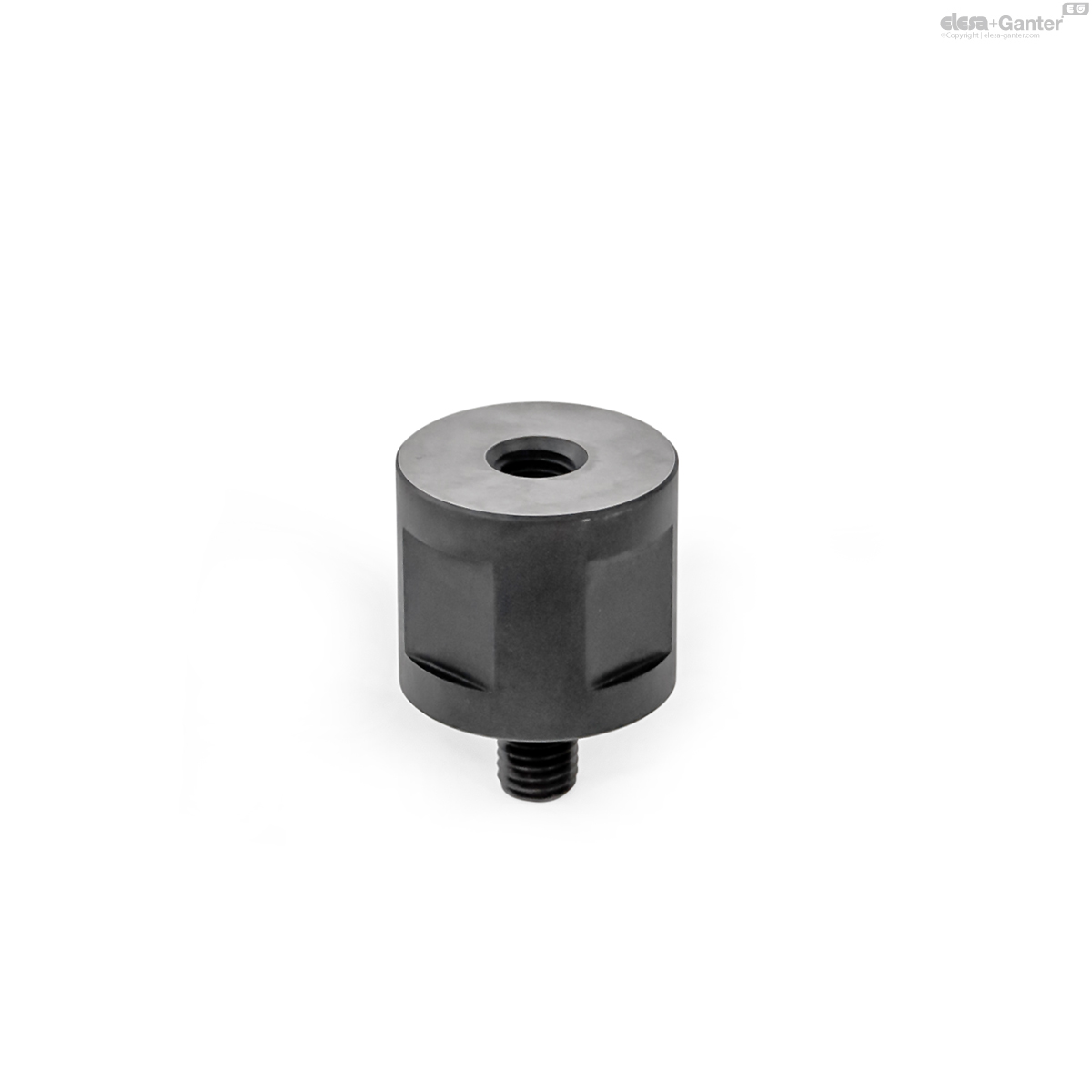

Höhenzylinder

für Aufsitzspanner GN 9192, Stahl

  • RoHS
Höhenzylinder
Höhenzylinder

GN 9192.3

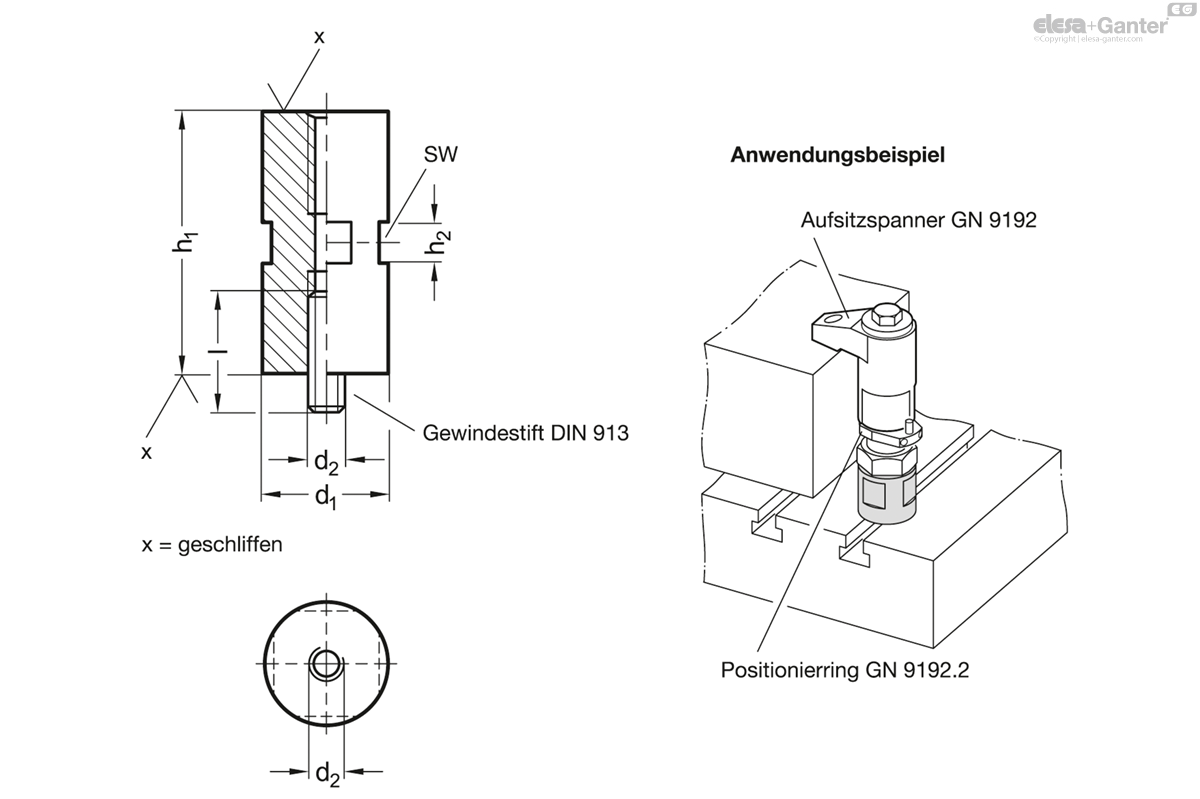

Katalog
d1 -0.1
d2
h1 ±0.01
h2
Länge l
sw
weight
25
M 8
20
10
20
22
71
25
M 8
40
20
25
36
139
40
M 12
35
20
30
36
319
40
M 12
70
20
35
36
644

Höhenzylinder

Stahl

  • einsatzgehärtet
  • brüniert

Gewindestift DIN 913

Stahl, brüniert

Höhenzylinder GN 9192.3 sind als Zubehör für Aufsitzspanner GN 9192 zur Vergrößerung der Spannhöhe ausgelegt.

Zudem können Höhenzylinder auch in Kombination mit Positionier- und Pendelelementen eingesetzt werden, um Auflagepunkte mit größerem Abstand zur Bezugsfläche zu positionieren.

Verwandte Produkte
Auflagefläche plan, gedreht

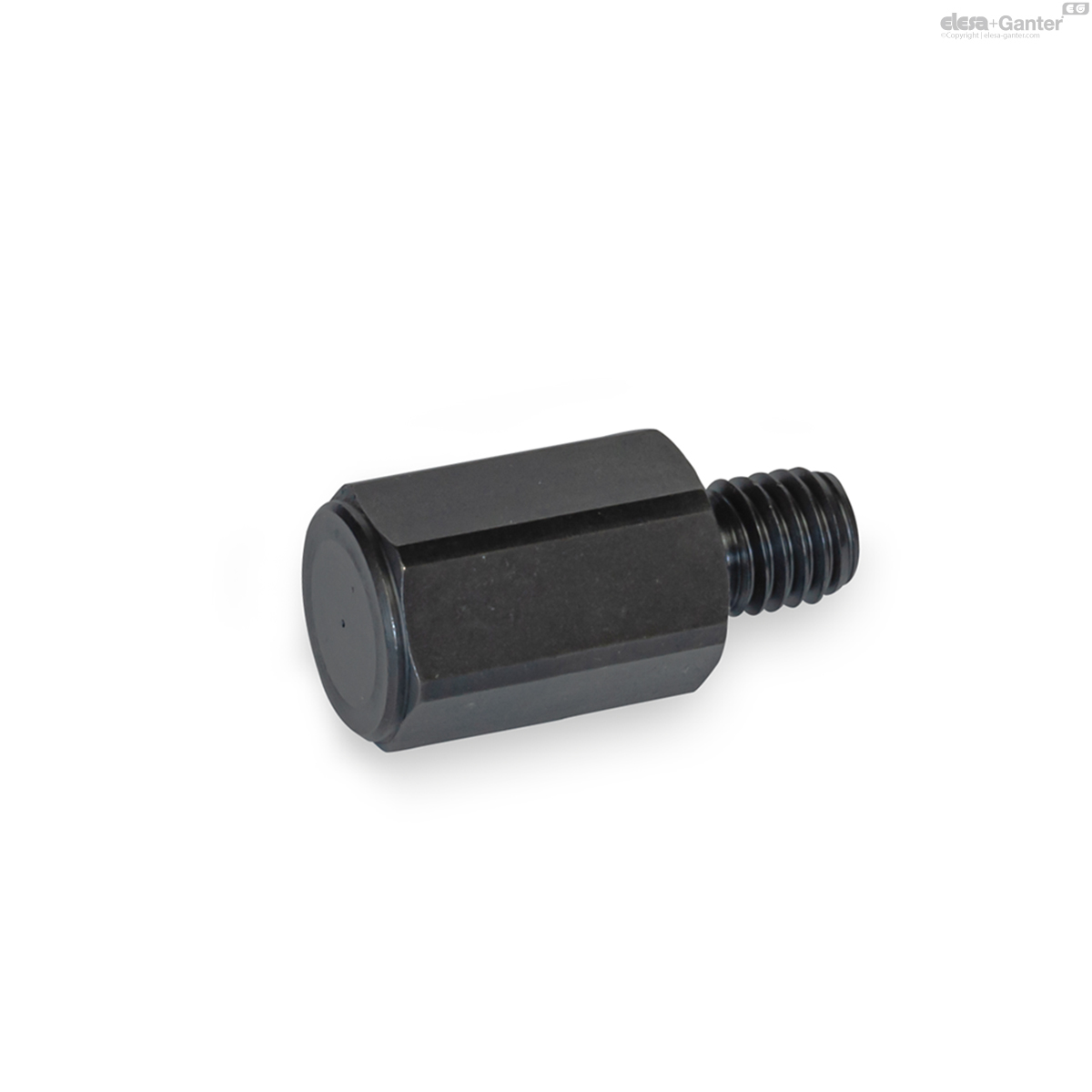

GN 408.1-B

Positionier- und Auflageelemente mit Außengewinde
Positionier-Elemente

GN 409.1

Positionier-Elemente mit Außengewinde
Druckfläche plan

GN 709.1-B

Pendelelemente Stahl, mit Gewindezapfen
Druckfläche plan

GN 709.3-B

Pendelelemente einstellbar
mit Spannschraube

GN 9192-S

Aufsitzspanner Stahl

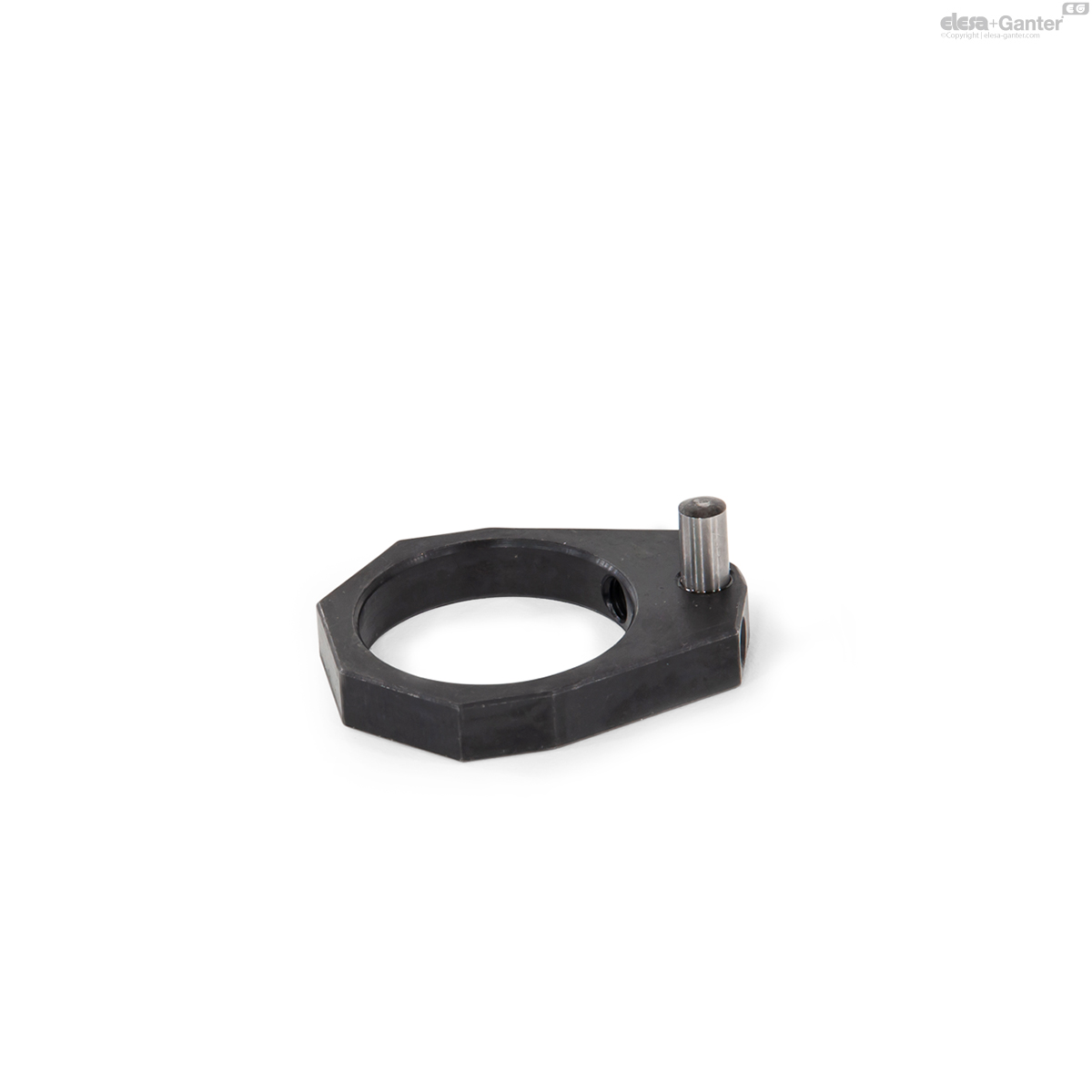

Positionierring
