GN 7490Schweißmuffen

Stahl

Stahl / Edelstahl, mit und ohne Bund

  • Icons/__logo__RoHS__.png
Stahl
Stahl

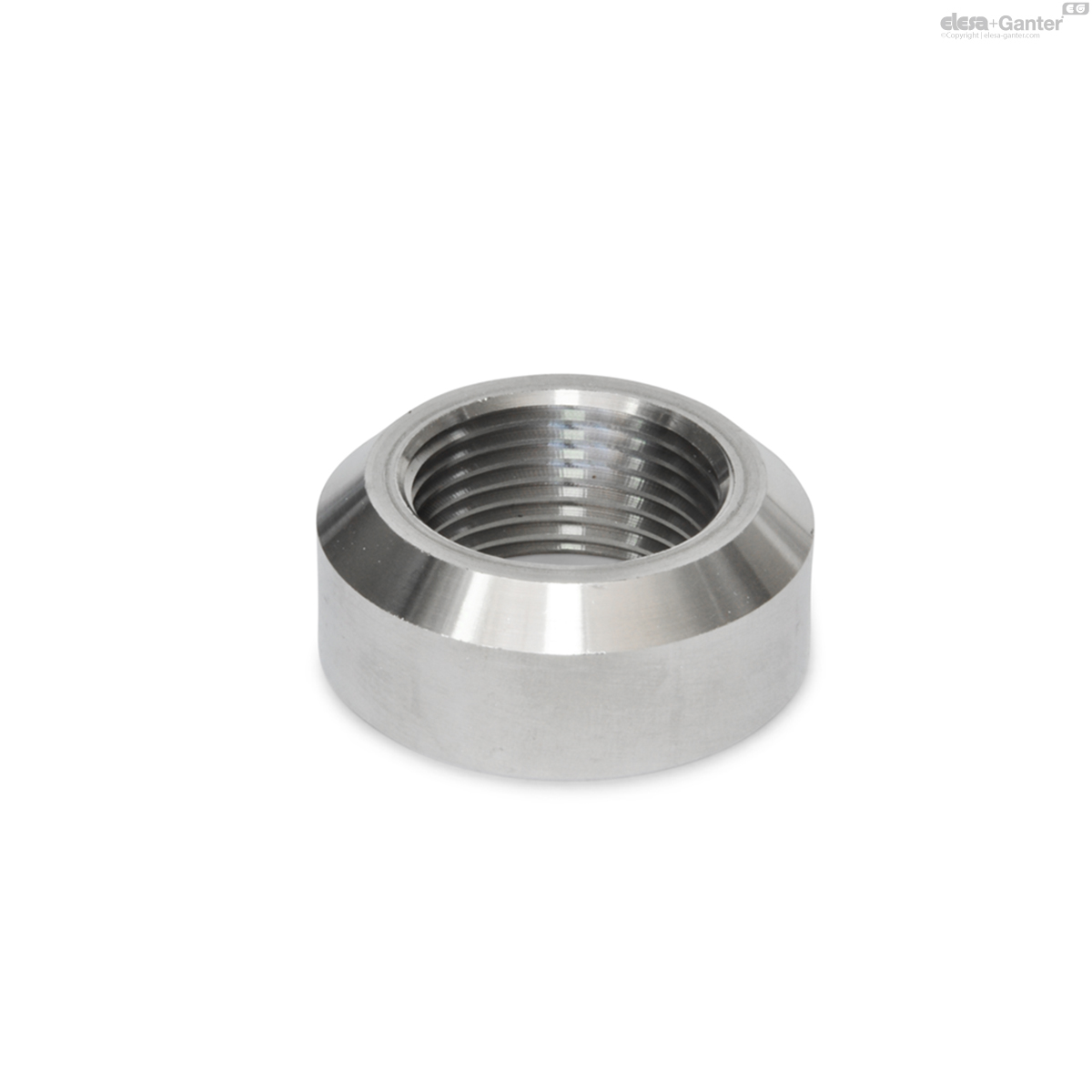

Edelstahl, nichtrostend
GN 7490-NI
Edelstahl, nichtrostend
Stahl
GN 7490
Stahl

GN 7490

Zurücksetzen
Katalog
d1
d2
d3
h1
h2
GN 7490-ST-G1/8-A
G 1/8
20
16
10
-
19
GN 7490-ST-G1/4-A
G 1/4
24
20
14
-
35
GN 7490-ST-G3/8-A
G 3/8
28
22
14
-
41
GN 7490-ST-G1/2-A
G 1/2
32
26
16
-
52
GN 7490-ST-G3/4-A
G 3/4
40
32
18
-
96
GN 7490-ST-G1-A
G 1
50
40
20
-
165
GN 7490-ST-G11/4-A
G 1 1/4
60
50
22
-
243
GN 7490-ST-G11/2-A
G 1 1/2
65
55
24
-
282
GN 7490-ST-G2-A
G2
80
70
27
-
474
GN 7490-ST-G21/2-A
G2 1/2
95
85
30
-
628
GN 7490-ST-G3-A
G3
110
100
33
-
895
GN 7490-ST-G1/8-B
G 1/8
20
16
10
3
13
GN 7490-ST-G1/4-B
G 1/4
24
20
14
3
24
GN 7490-ST-G3/8-B
G 3/8
28
22
14
4.5
28
GN 7490-ST-G1/2-B
G 1/2
32
26
16
4.5
36
GN 7490-ST-G3/4-B
G 3/4
40
32
18
6
58
GN 7490-ST-G1-B
G 1
50
40
20
7.5
111
GN 7490-ST-G11/4-B
G 1 1/4
60
50
22
7.5
150
GN 7490-ST-G11/2-B
G 1 1/2
65
55
24
7.5
177
GN 7490-ST-G2-B
G2
80
70
27
8
319
GN 7490-ST-G21/2-B
G2 1/2
95
85
30
8
408
GN 7490-ST-G3-B
G3
110
100
33
8
598
GN 7490-ST-M10x1-A
M 10 x 1
20
16
10
-
18
GN 7490-ST-M12x1,5-A
M 12 x 1.5
24
20
14
-
38
GN 7490-ST-M14x1,5-A
M 14 x 1.5
24
20
14
-
33
GN 7490-ST-M16x1,5-A
M 16 x 1.5
28
22
14
-
44
GN 7490-ST-M18x1,5-A
M 18 x 1.5
32
26
16
-
68
GN 7490-ST-M20x1,5-A
M 20 x 1.5
32
26
16
-
61
GN 7490-ST-M22x1,5-A
M 22 x 1.5
32
26
16
-
53
GN 7490-ST-M26x1,5-A
M 26 x 1.5
40
32
18
-
99
GN 7490-ST-M27x2-A
M 27 x 2
40
32
18
-
95
GN 7490-ST-M33x2-A
M 33 x 2
50
40
20
-
167
GN 7490-ST-M42x2-A
M 42 x 2
60
50
22
-
242
GN 7490-ST-M48x2-A
M 48 x 2
65
55
24
-
277
GN 7490-ST-M10x1-B
M 10 x 1
20
16
10
3
14
GN 7490-ST-M12x1,5-B
M 12 x 1.5
24
20
14
3
27
GN 7490-ST-M14x1,5-B
M 14 x 1.5
24
20
14
3
22
GN 7490-ST-M16x1,5-B
M 16 x 1.5
28
22
14
4.5
27
GN 7490-ST-M18x1,5-B
M 18 x 1.5
32
26
16
4.5
44
GN 7490-ST-M20x1,5-B
M 20 x 1.5
32
26
16
4.5
42
GN 7490-ST-M22x1,5-B
M 22 x 1.5
32
26
16
4.5
34
GN 7490-ST-M26x1,5-B
M 26 x 1.5
40
32
18
6
58
GN 7490-ST-M27x2-B
M 27 x 2
40
32
18
6
53
GN 7490-ST-M33x2-B
M 33 x 2
50
40
20
7.5
111
GN 7490-ST-M42x2-B
M 42 x 2
60
50
22
7.5
160
GN 7490-ST-M48x2-B
M 48 x 2
65
55
24
7.5
173

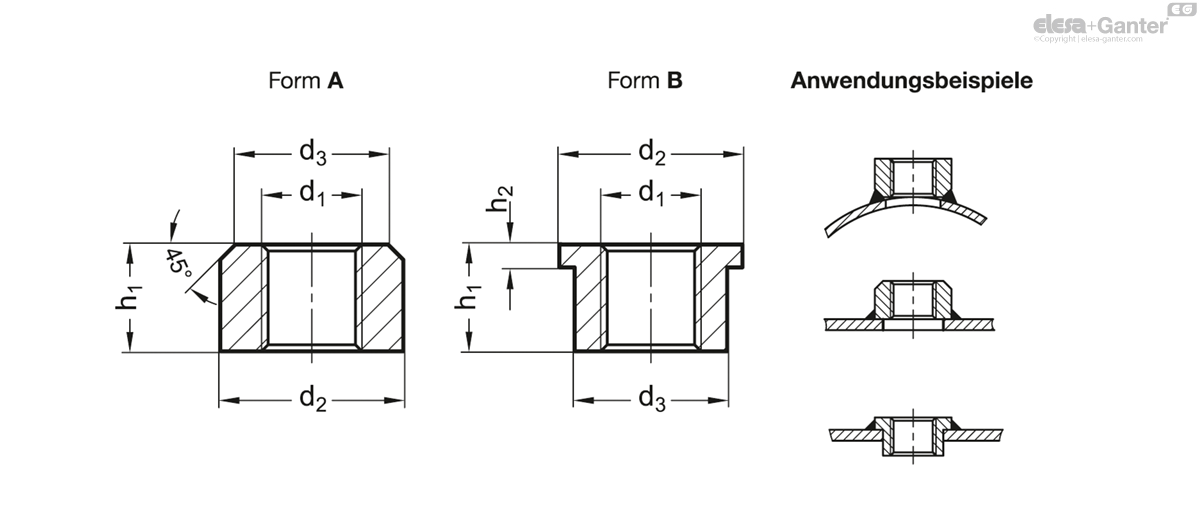

Form

  • A: mit Fase
  • B: mit Bund

Ausführung in Stahl

Stahl ST

  • schweißbar
  • gedreht
  • blank

Ausführung in Edelstahl

Edelstahl nichtrostend, 1.4301 NI

  • schweißbar
  • gedreht
  • blank

Mit Schweißmuffen GN 7490 lassen sich Anschlussgewinde an Behältern, Tanks oder Hydraulikzylindern durch Schweißen anbringen.

Einfüll- und Ablassschrauben oder auch Be- und Entlüftungselemente sowie Ölschaugläser lassen sich so per Einschrauben einfach montieren.

Die Planflächen sind bearbeitet und lassen sich, in Verbindung mit einem geeigneten Dichtelement, als Dichtflächen nutzen.

Beim Schweißen verhindert die ausreichend stark dimensionierte Wandstärke ein Verformen oder Durchbrennen.

Die Form B (mit Bund) wird eingesetzt, wenn eine genaue Positionierung durch die Aufnahmebohrung bzw. eine geringe Bauhöhe erwünscht ist.

Verwandte Produkte
Stahl

DIN 908-ST

Verschlussschrauben Stahl / Edelstahl, mit Bund und Innensechskant
Betätigungsseite in Hygienic Design (Fronthygiene)

GN 1150-FH

Verriegelungen Edelstahl, Betätigungsseite in Hygienic Design (Fronthygiene) / Betätigungs- und Riegelseite in Hygienic Design (Vollhygiene)

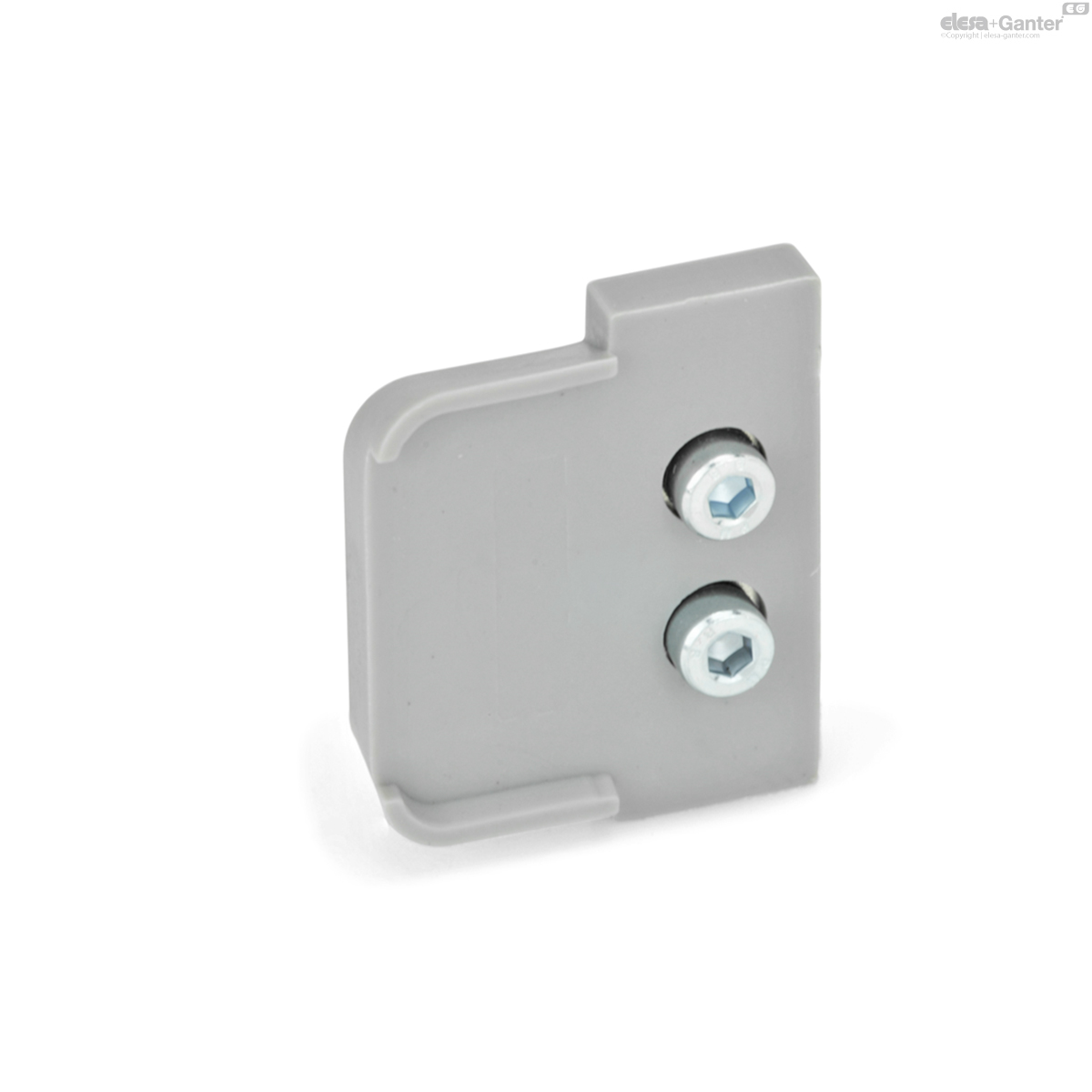

für Loslager-Laufschienen

GN 2428-U

Abstreifer für Laufschienen GN 2422
Verschlussschrauben

GN 441

Verschlussschrauben beständig bis 100° C
Verschlussschrauben

GN 442

Verschlussschrauben Aluminium, beständig bis 200 °C
Verschlussschrauben

GN 742

Verschlussschrauben Aluminium, beständig bis 180 °C

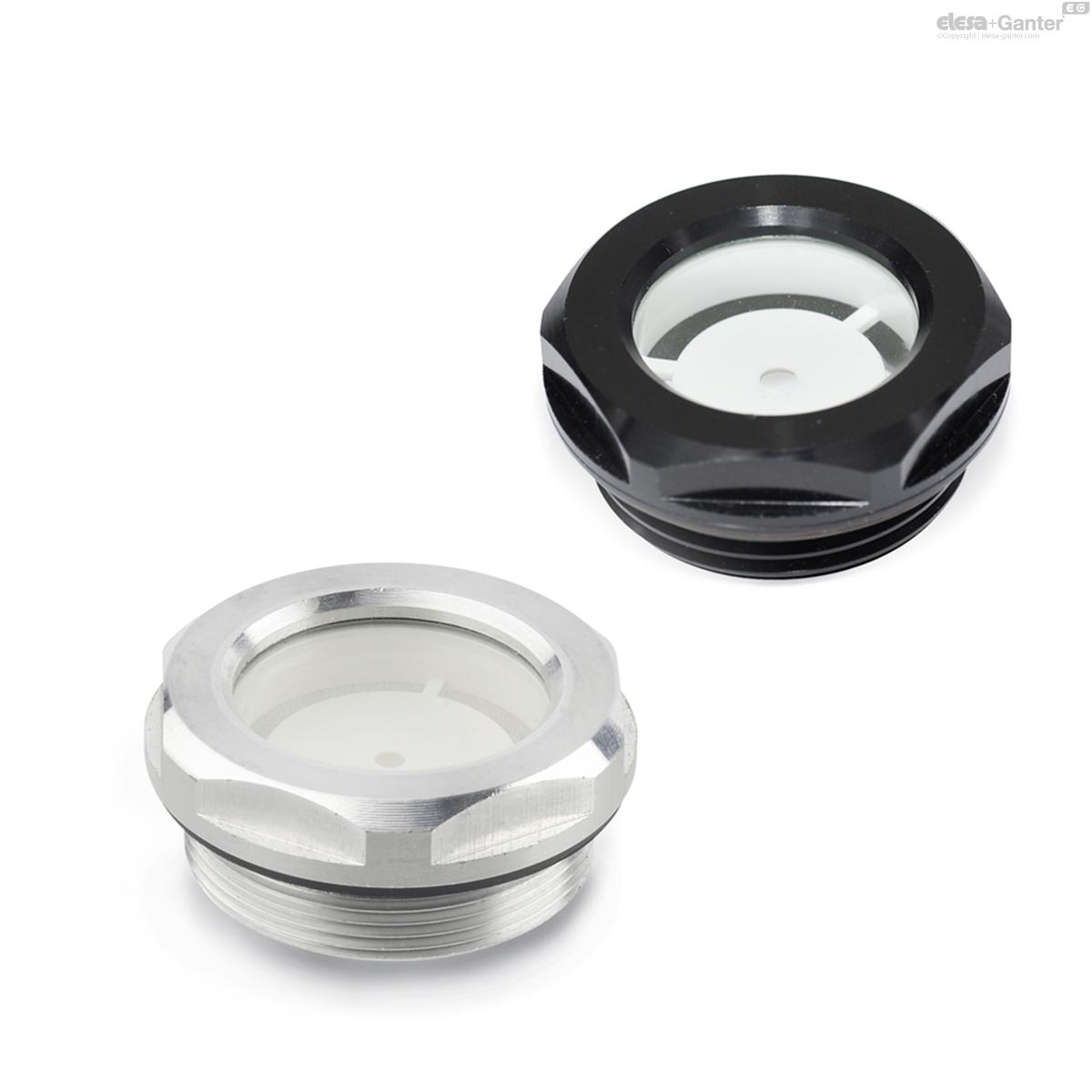

Ölschaugläser

GN 743

Ölschaugläser Aluminium / Naturglas, beständig bis 100 °C

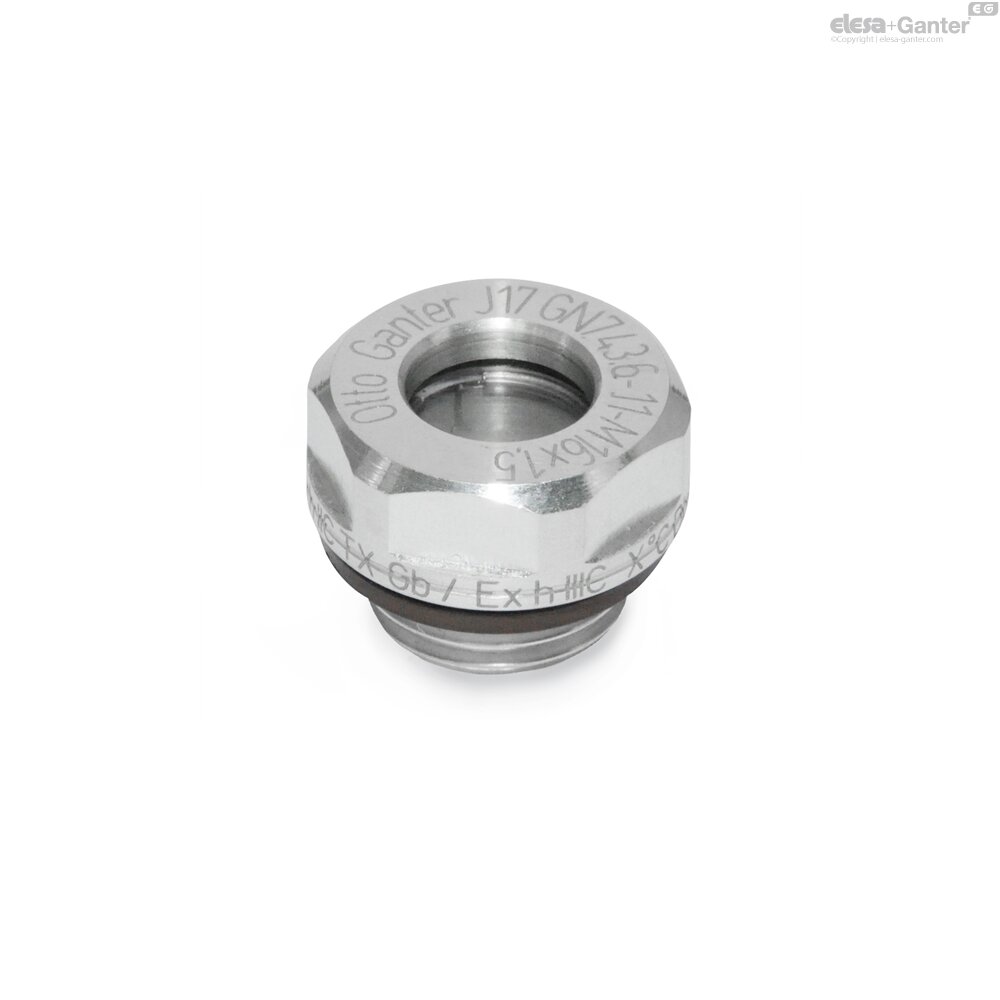

ATEX-Schaugläser
