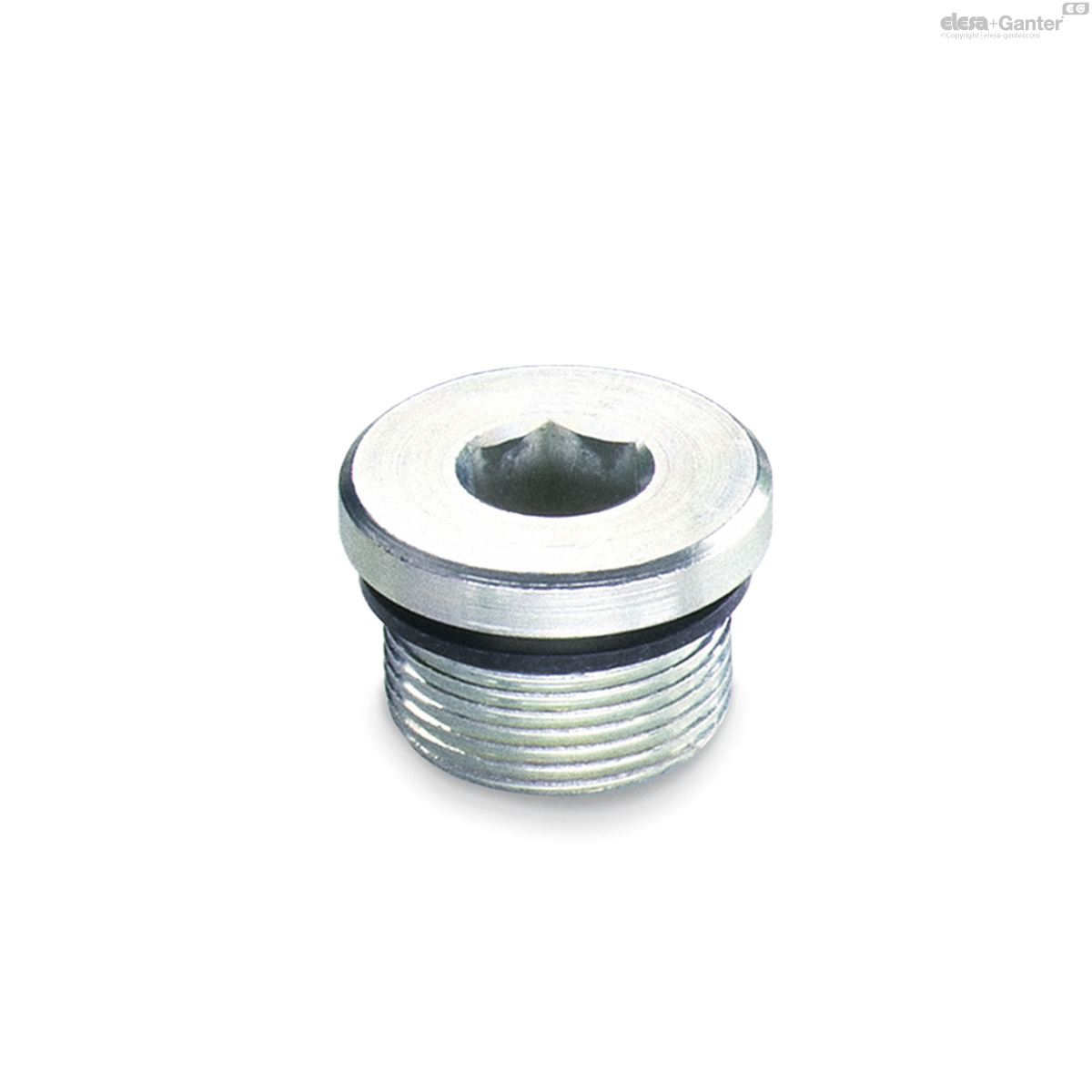

GN 749Verschlussschrauben

Verschlussschrauben

Stahl, verzinkt

  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__g18030__.png
Verschlussschrauben
Verschlussschrauben

GN 749

Katalog

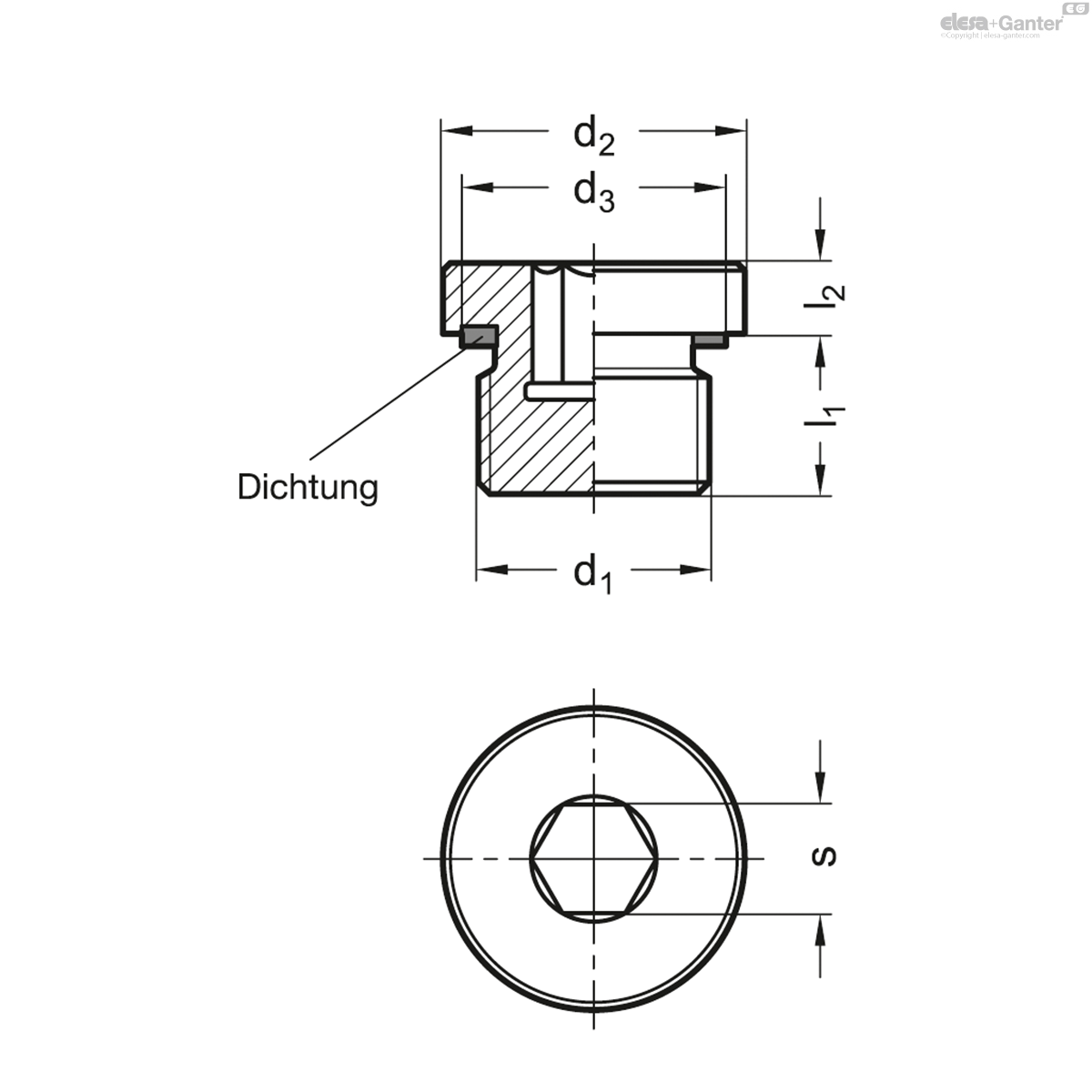

d1
d2 h14
d3
l1
l2
s
Max. permissible
operating pressure
in PB
Recommended
tourque in Nm
M 8 x 1
12
9.9
8
4
4
400
8
5
M 8 x 1
12
9.9
8
4
4
400
8
5
M 10 x 1
14
11.9
8
4
5
400
12
7
M 10 x 1
14
11.9
8
4
5
400
12
8
M 12 x 1.5
17
14.4
12
5
6
400
25
14
M 12 x 1.5
17
14.4
12
5
6
400
25
15
M 14 x 1.5
19
16.5
12
5
6
400
30
10
M 14 x 1.5
19
16.5
12
5
6
400
30
19
M 16 x 1.5
22
18.9
12
5
8
400
50
24
M 16 x 1.5
22
18.9
12
5
8
400
50
25
M 18 x 1.5
24
20.9
12
5
8
400
60
31
M 18 x 1.5
24
20.9
12
5
8
400
60
31
M 20 x 1.5
26
22.9
14
5
10
400
70
41
M 20 x 1.5
26
22.9
14
5
10
400
70
40
M 22 x 1.5
27
24.3
14
5
10
400
80
48
M 22 x 1.5
27
24.3
14
5
10
400
80
49
M 24 x 1.5
30
26.9
14
5
12
400
95
57
M 24 x 1.5
30
26.9
14
5
12
400
95
57
M 26 x 1.5
32
29.2
16
5
12
400
120
80
M 26 x 1.5
32
29.2
16
5
12
400
120
75
M 27 x 2
32
29.2
16
5
12
400
120
80
M 27 x 2
32
29.2
16
5
12
400
120
80
M 30 x 1.5
37
32.7
16
6.5
17
400
190
103
M 30 x 1.5
37
32.7
16
6.5
17
400
190
104
M 33 x 2
40
35.7
16
6.5
17
400
225
127
M 33 x 2
40
35.7
16
6.5
17
400
225
126
M 42 x 2
50
45.8
16
6.5
22
315
360
202
M 42 x 2
50
45.8
16
6.5
22
315
360
196
M 48 x 2
55
50.7
16
6.5
24
315
400
250
M 48 x 2
55
50.7
16
6.5
24
315
400
254
G 1/8
14
11.9
8
4
5
400
12
7
G 1/8
14
11.9
8
4
5
400
12
7
G 1/4
19
16.5
12
5
6
400
30
18
G 1/4
19
16.5
12
5
6
400
30
18
G 3/8
22
18.9
12
5
8
400
50
26
G 3/8
22
18.9
12
5
8
400
50
26
G 1/2
27
23.9
14
5
10
400
80
45
G 1/2
27
23.9
14
5
10
400
80
44
G 3/4
32
29.2
16
5
12
400
120
70
G 3/4
32
29.2
16
5
12
400
120
75
G 1
40
35.7
16
6.5
17
400
225
124
G 1
40
35.7
16
6.5
17
400
225
115
G 1 1/4
50
45.8
16
6.5
22
315
360
195
G 1 1/4
50
45.8
16
6.5
22
315
360
195
G 1 1/2
55
50.7
16
6.5
24
315
400
240
G 1 1/2
55
50.7
16
6.5
24
315
400
240

Form

  • A: Dichtung Gummi NBR (Perbunan)
  • B: Dichtung Gummi FPM (Viton®)

Stahl

  • Festigkeitsklasse 5.8
  • ultraschall- / rissgeprüft
  • verzinkt, nanopassiviert (silbern / gelblich)

Form A

temperaturbeständig bis zu 100 °C

Dichtung Gummi NBR (Perbunan)

Form B

temperaturbeständig bis zu 180 °C

Dichtung Gummi FPM (Viton®)

Kennung durch nicht schwarze Einfärbung der Dichtung

Die Abmessungen der Verschlussschrauben GN 749 entsprechen weitgehend DIN 908 -, abweichend von der DIN-Ausführung haben sie jedoch eine elastische Dichtung (Gummi). Diese ist in einem radialen und planseitigen Einstich eingebettet, dadurch ist der Dichtring nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

Die Angaben über den zulässigen Betriebsdruck sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender geprüft werden.
