GN 7490-NISchweißmuffen

Edelstahl, nichtrostend

Stahl / Edelstahl, mit und ohne Bund

  • Icons/__logo__RoHS__.png
Edelstahl, nichtrostend
Edelstahl, nichtrostend
Edelstahl, nichtrostend
GN 7490-NI
Edelstahl, nichtrostend
Stahl
GN 7490
Stahl

GN 7490-NI

Zurücksetzen
Katalog
d1
d2
d3
h1
h2
GN 7490-NI-G1/8-A
G 1/8
20
16
10
-
20
GN 7490-NI-G1/4-A
G 1/4
24
20
14
-
37
GN 7490-NI-G3/8-A
G 3/8
28
22
14
-
45
GN 7490-NI-G1/2-A
G 1/2
32
26
16
-
39
GN 7490-NI-G3/4-A
G 3/4
40
32
18
-
99
GN 7490-NI-G1-A
G 1
50
40
20
-
169
GN 7490-NI-G11/4-A
G 1 1/4
60
50
22
-
244
GN 7490-NI-G11/2-A
G 1 1/2
65
55
24
-
285
GN 7490-NI-G2-A
G2
80
70
27
-
469
GN 7490-NI-G21/2-A
G2 1/2
95
85
30
-
653
GN 7490-NI-G3-A
G3
110
100
33
-
900
GN 7490-NI-G1/8-B
G 1/8
20
16
10
3
18
GN 7490-NI-G1/4-B
G 1/4
24
20
14
3
24
GN 7490-NI-G3/8-B
G 3/8
28
22
14
4.5
35
GN 7490-NI-G1/2-B
G 1/2
32
26
16
4.5
40
GN 7490-NI-G3/4-B
G 3/4
40
32
18
6
57
GN 7490-NI-G1-B
G 1
50
40
20
7.5
111
GN 7490-NI-G11/4-B
G 1 1/4
60
50
22
7.5
162
GN 7490-NI-G11/2-B
G 1 1/2
65
55
24
7.5
114
GN 7490-NI-G2-B
G2
80
70
27
8
322
GN 7490-NI-G21/2-B
G2 1/2
95
85
30
8
408
GN 7490-NI-G3-B
G3
110
100
33
8
604
GN 7490-NI-M10x1-A
M 10 x 1
20
16
10
-
20
GN 7490-NI-M12x1,5-A
M 12 x 1.5
24
20
14
-
38
GN 7490-NI-M14x1,5-A
M 14 x 1.5
24
20
14
-
33
GN 7490-NI-M16x1,5-A
M 16 x 1.5
28
22
14
-
45
GN 7490-NI-M18x1,5-A
M 18 x 1.5
32
26
16
-
68
GN 7490-NI-M20x1,5-A
M 20 x 1.5
32
26
16
-
61
GN 7490-NI-M22x1,5-A
M 22 x 1.5
32
26
16
-
53
GN 7490-NI-M26x1,5-A
M 26 x 1.5
40
32
18
-
102
GN 7490-NI-M27x2-A
M 27 x 2
40
32
18
-
96
GN 7490-NI-M33x2-A
M 33 x 2
50
40
20
-
164
GN 7490-NI-M42x2-A
M 42 x 2
60
50
22
-
240
GN 7490-NI-M48x2-A
M 48 x 2
65
55
24
-
45
GN 7490-NI-M10x1-B
M 10 x 1
20
16
10
3
12
GN 7490-NI-M12x1,5-B
M 12 x 1.5
24
20
14
3
27
GN 7490-NI-M14x1,5-B
M 14 x 1.5
24
20
14
3
22
GN 7490-NI-M16x1,5-B
M 16 x 1.5
28
22
14
4.5
27
GN 7490-NI-M18x1,5-B
M 18 x 1.5
32
26
16
4.5
50
GN 7490-NI-M20x1,5-B
M 20 x 1.5
32
26
16
4.5
42
GN 7490-NI-M22x1,5-B
M 22 x 1.5
32
26
16
4.5
34
GN 7490-NI-M26x1,5-B
M 26 x 1.5
40
32
18
6
60
GN 7490-NI-M27x2-B
M 27 x 2
40
32
18
6
54
GN 7490-NI-M33x2-B
M 33 x 2
50
40
20
7.5
111
GN 7490-NI-M42x2-B
M 42 x 2
60
50
22
7.5
169
GN 7490-NI-M48x2-B
M 48 x 2
65
55
24
7.5
172

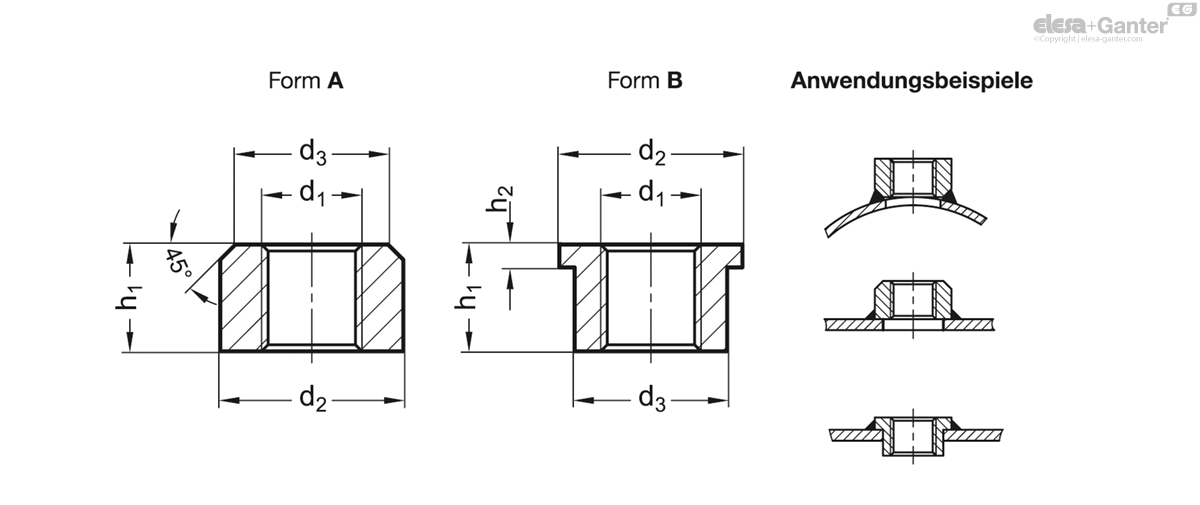

Form

  • A: mit Fase
  • B: mit Bund

Ausführung in Stahl

Stahl ST

  • schweißbar
  • gedreht
  • blank

Ausführung in Edelstahl

Edelstahl nichtrostend, 1.4301 NI

  • schweißbar
  • gedreht
  • blank

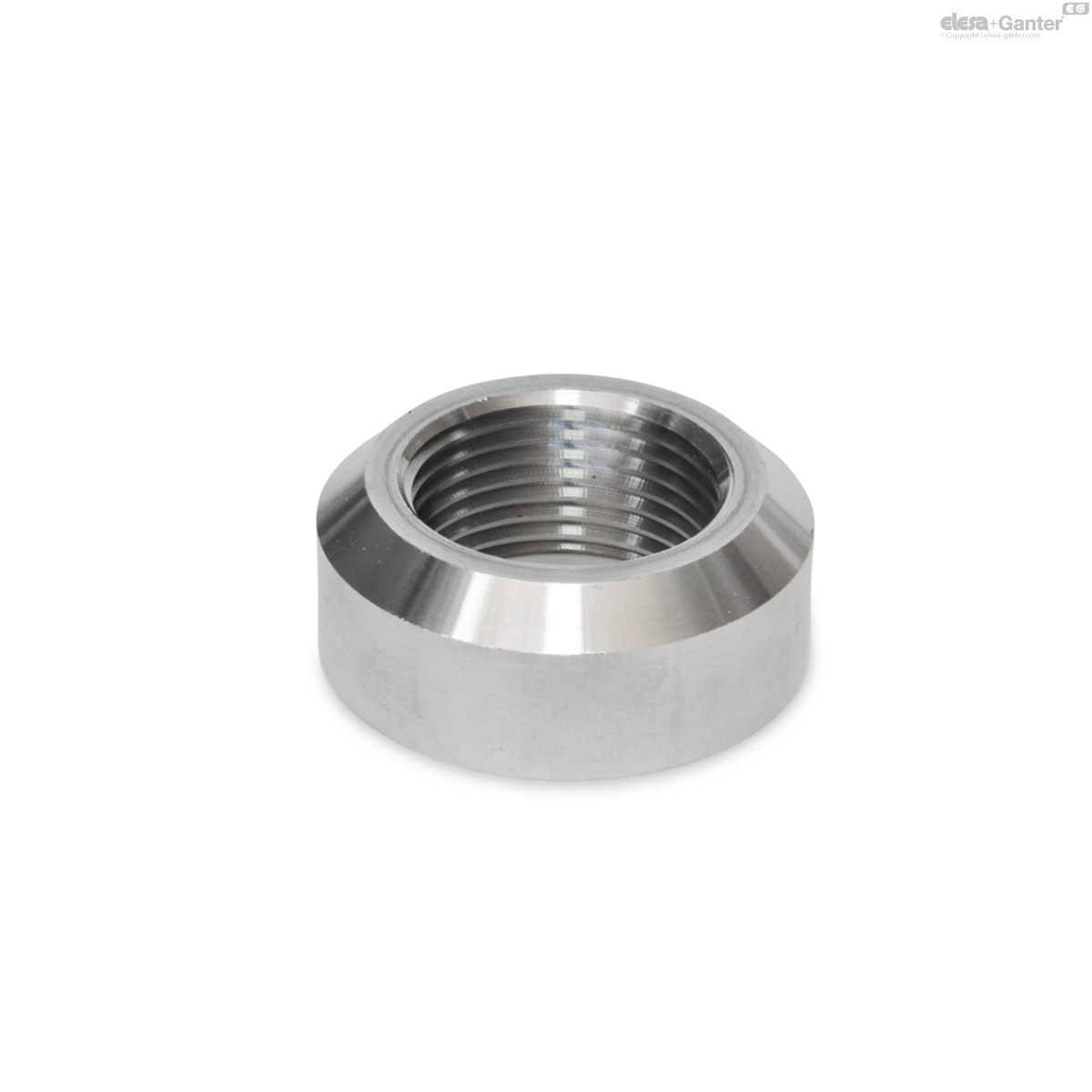

Mit Schweißmuffen GN 7490 lassen sich Anschlussgewinde an Behältern, Tanks oder Hydraulikzylindern durch Schweißen anbringen.

Einfüll- und Ablassschrauben oder auch Be- und Entlüftungselemente sowie Ölschaugläser lassen sich so per Einschrauben einfach montieren.

Die Planflächen sind bearbeitet und lassen sich, in Verbindung mit einem geeigneten Dichtelement, als Dichtflächen nutzen.

Beim Schweißen verhindert die ausreichend stark dimensionierte Wandstärke ein Verformen oder Durchbrennen.

Die Form B (mit Bund) wird eingesetzt, wenn eine genaue Positionierung durch die Aufnahmebohrung bzw. eine geringe Bauhöhe erwünscht ist.
