DCE-NTG-S-M6-ZN+CG
DCE-NTG-S Für DIN 3015-1 Rohrschellen in Standardausführung
für DCE Rohrschelle, Stahl
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

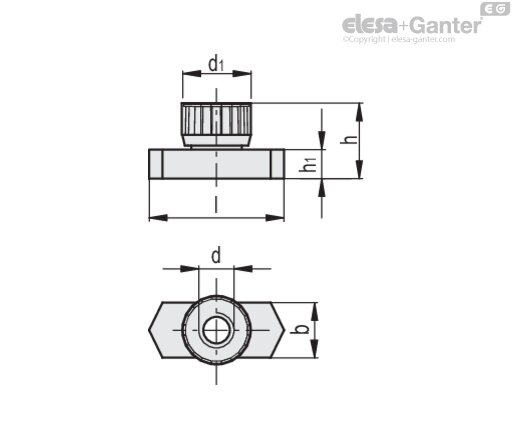

Technische Daten
- Katalog
- 570531
- b
- 10.4
- d
- M 6
- d1
- 11.8
- l
- 25.5
- h
- 14.5
- h1
- 5.5
- Für Rohrschellen
- DCE-S / DCE-D
- 12
Material
Verzinkter Stahl
Standardausführungen
- DCE-NTG-S: mit schwarzer Gummikappe (NBR); zur Verwendung mit den Rohrschellen in Standardausführung DCE-S (DIN 3015-1).
- DCE-NTG-H: zur Verwendung mit den Schwerlast-Rohrschellen DCE-H (DIN 3015-2).
- DCE-NTG-D: mit schwarzem NBR-Gummiring; zur Verwendung mit den Doppelrohrschellen DCE-D (DIN 3015-3).
Funktionen und Anwendungen
Sie sind für die Verwendung mit Rohrschellen nach DIN 3015 konzipiert und dienen zur Befestigung der Rohrschellen an der Montageführung.
Sie ermöglichen das Verschieben der Schellen entlang der Schiene, um komplexe Befestigungskonstruktionen zu erstellen.
Mit metrischem Standardgewinde, das die Kombination mit den Montageschrauben DCE-SRE und DCE-SRC ermöglicht.
