TCC-TS-30-PR-1-C9

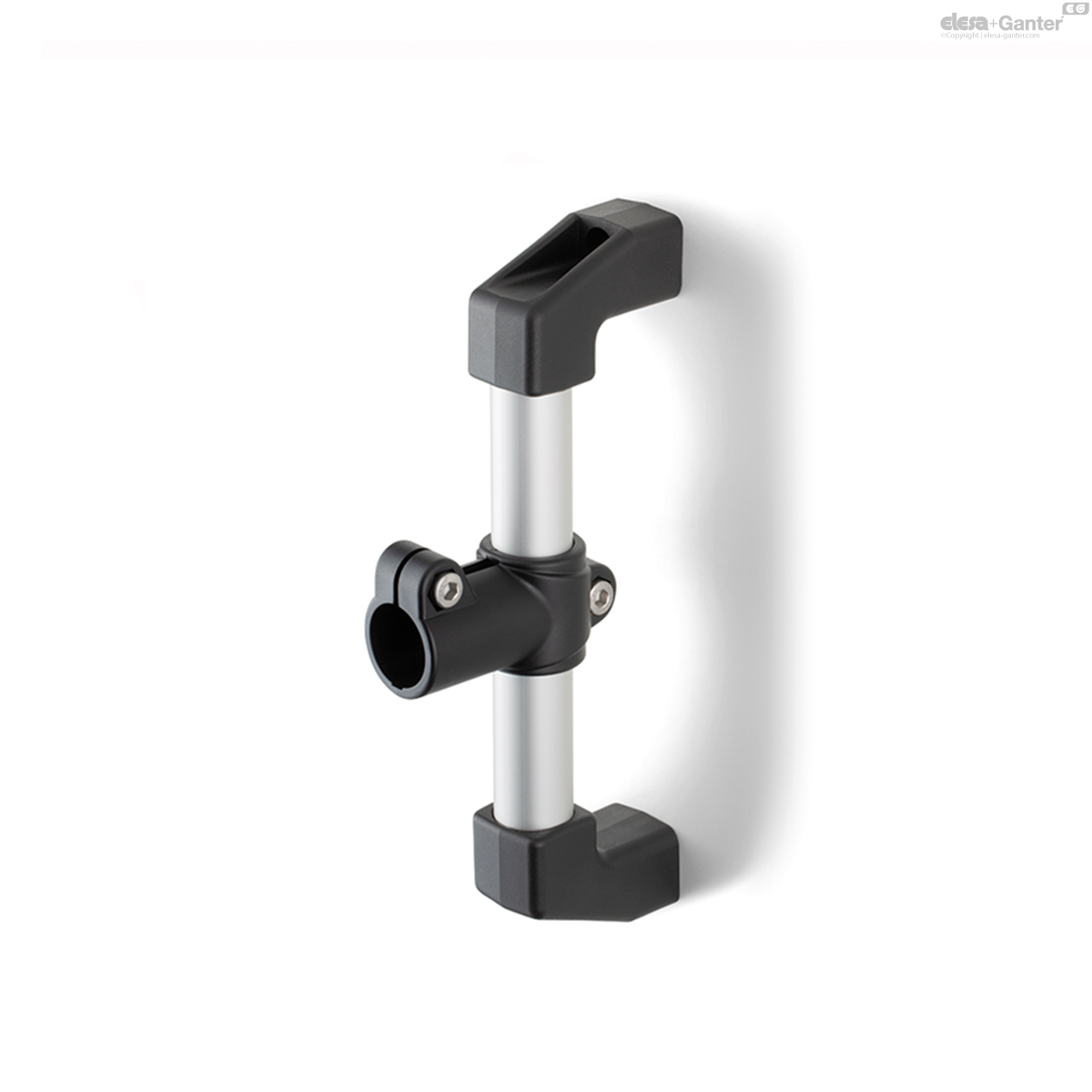

TCC-TS-PR-1 Ein Klemmverbinder
Lt: 1-2 Wochen Alle Größen und Varianten von TCC-TS-PR
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

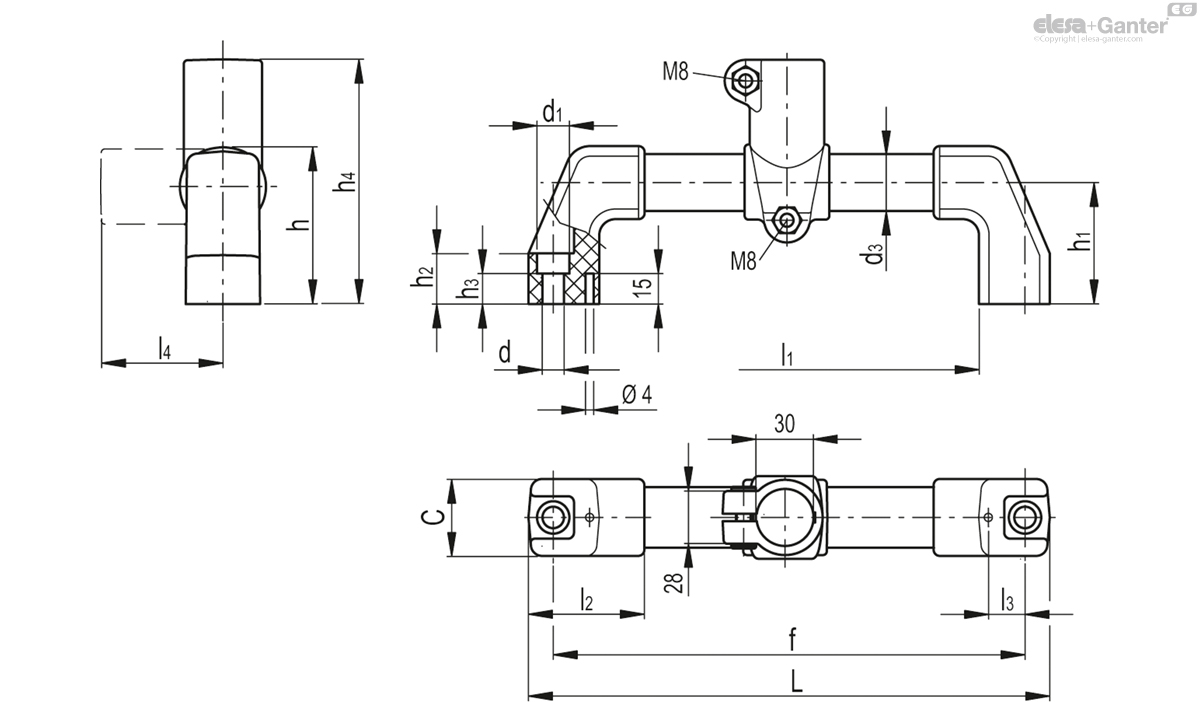

Technische Daten
- Katalog
- 600907-C9
- d
- 8.5
- L
- 224
- C
- 38
- d1
- 13.5
- d3
- 30
- f ±1
- 200
- h
- 82
- h1
- 60
- h2
- 25
- h3
- 14.5
- h4
- 124.5
- l1
- 154
- l2
- 57
- l3
- 18
- l4
- 64.5
- C#
[Nm] - 12
- F1*
[N] - 1650
- M1**
[Nm] - 17
- 354
Grifffüße
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt. Montiert geliefert.
Durch den Anschluss des Stützgriffs an das Rohr wird eine Drehung des Rohrs vermieden.
Rohr
Aluminium eloxiert, Naturfarbe.
Klemmverbinder
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt.
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301). Montiert geliefert.
Standardausführungen
Durchlöcher für Zylinderschrauben mit Innensechskant.
- TCC-TS-PR-1: ein Klemmverbinder.
- TCC-TS-PR-2: zwei Klemmverbinder.
Funktionen und Anwendungen

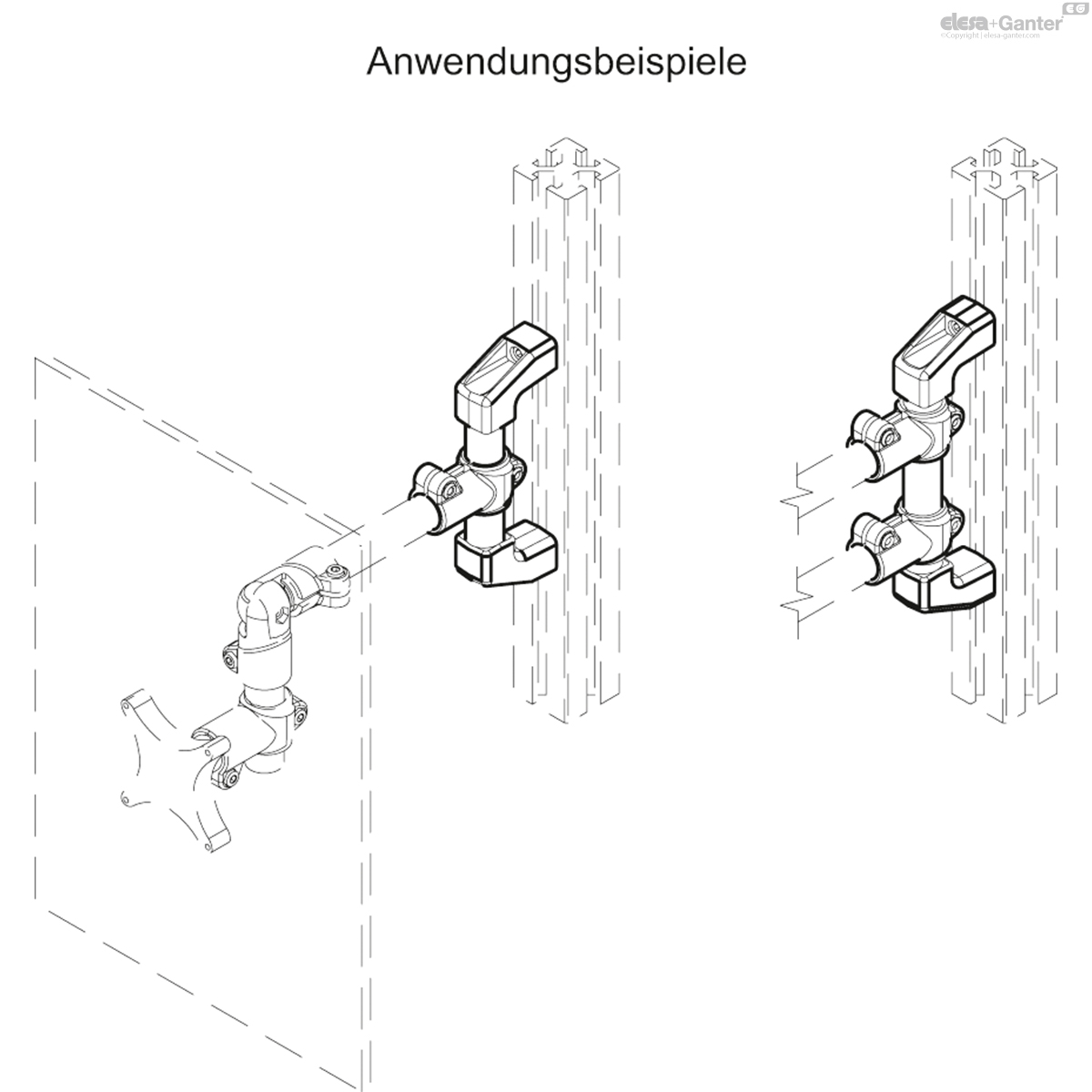

Die Klemmverbinder ermöglichen verschiedene Arten der Montage (siehe Beispiele).
Technische Daten

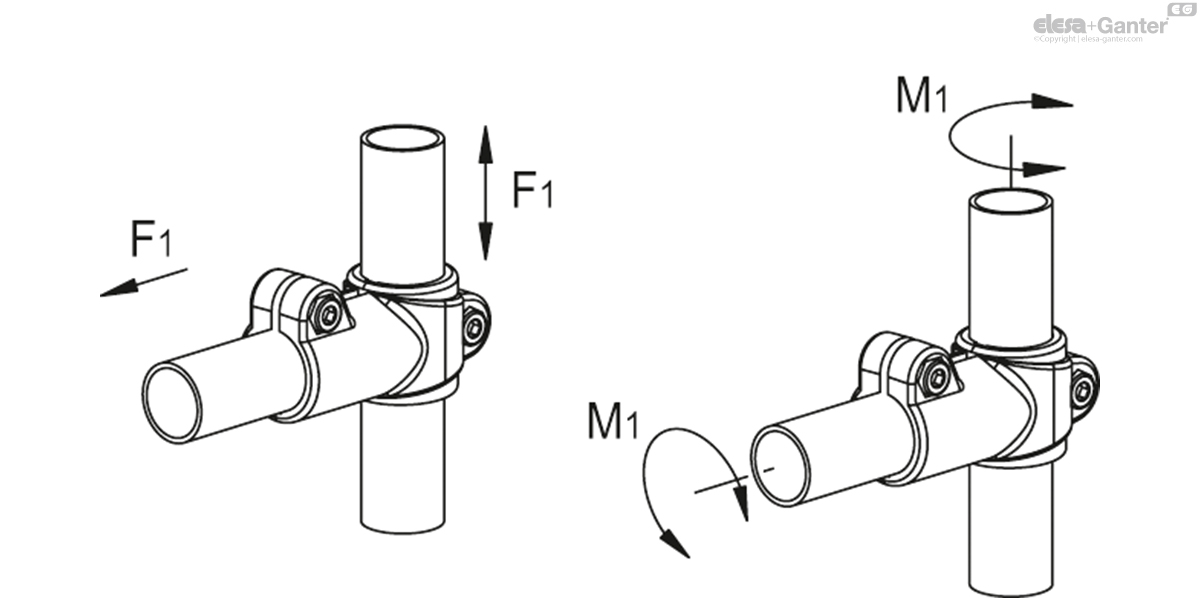

Zug- und Drehfestigkeit: Die in der Tabelle angegebenen Werte F1 und M1 wurden mit einem speziellen Dynamometer gemessen, bei mit dem empfohlenen Drehmoment “C#” angezogenen Schrauben sowie bei den dargestellten Prüfbedingungen und Raumtemperatur.
