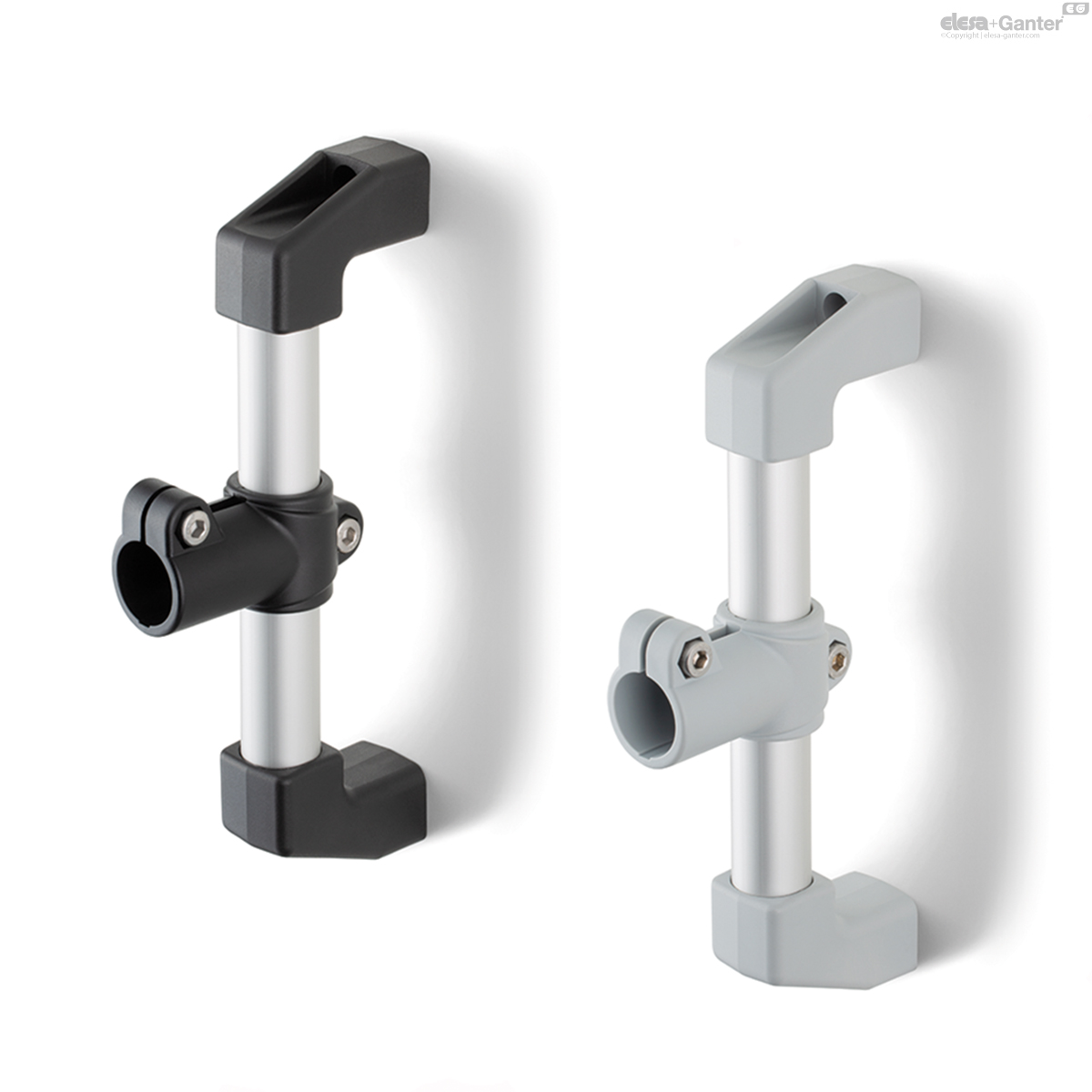

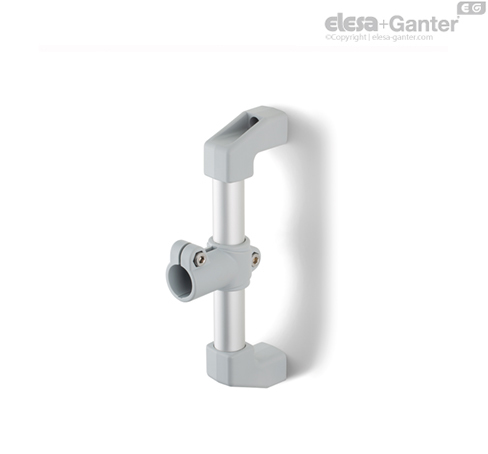

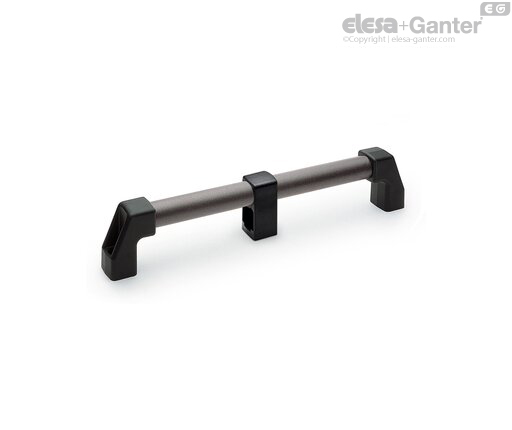

TCC-TS-PR-1Klemmverbinder mit Steckverbinder an den Profilen

Ein Klemmverbinder — C9 - Tiefschwarz (RAL 9005)

Kunststoff Thermoplast und Aluminium

Technical datasheet

TCC-TS-PR-1

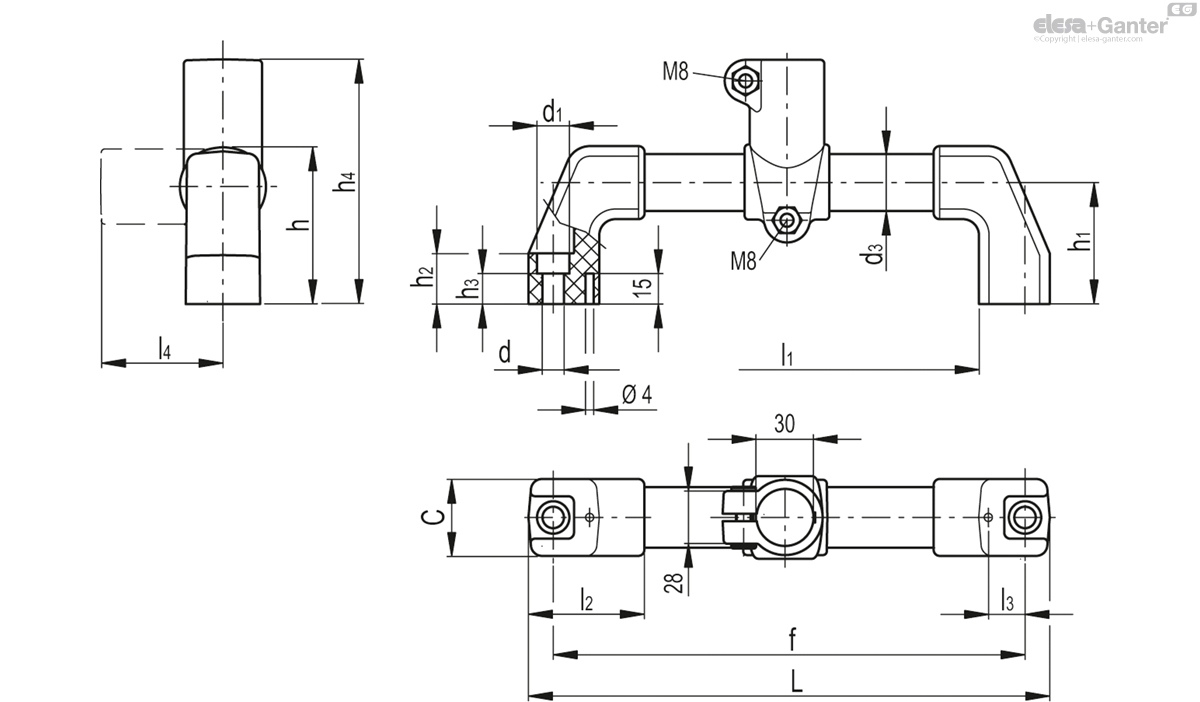

Katalog	Beschreibung	d	L	C	d₁	d₃	f _±1	h	h₁	h₂	h₃	h₄
600907-C9	TCC-TS-30-PR-1-C9	8.5	224	38	13.5	30	200	82	60	25	14.5	124.5

# Empfohlenes Anzugsdrehmoment für die Klemmschrauben.* Schiebebelastung.** Rotationswiderstand des Rohres.

Ausführung
Hinweis

Grifffüße

Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt. Montiert geliefert.

Durch den Anschluss des Stützgriffs an das Rohr wird eine Drehung des Rohrs vermieden.

Rohr

Aluminium eloxiert, Naturfarbe.

Klemmverbinder

Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt.

Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.

Selbstsichernde Muttern aus Edelstahl (1.4301). Montiert geliefert.

Standardausführungen

Durchlöcher für Zylinderschrauben mit Innensechskant.

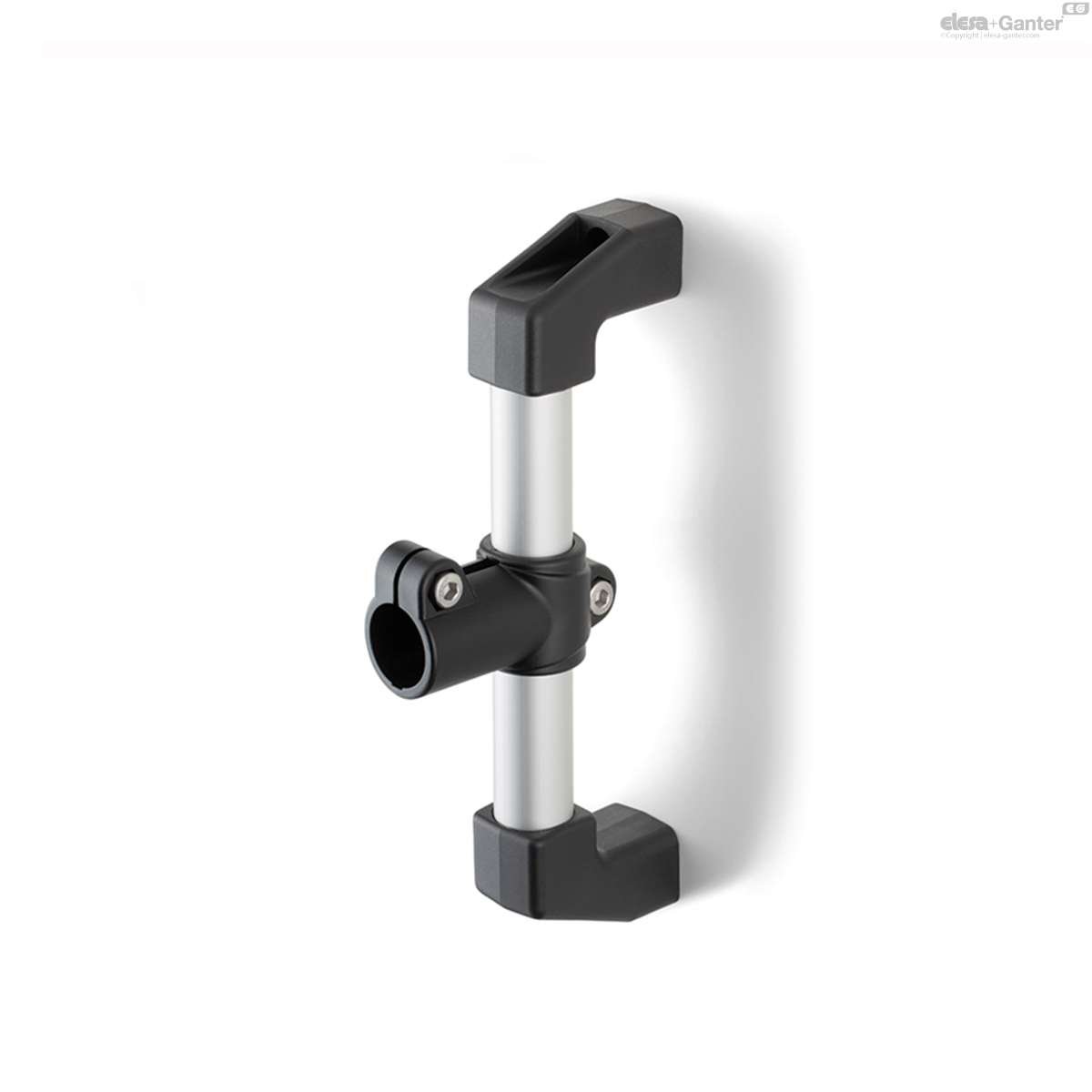

TCC-TS-PR-1: ein Klemmverbinder.

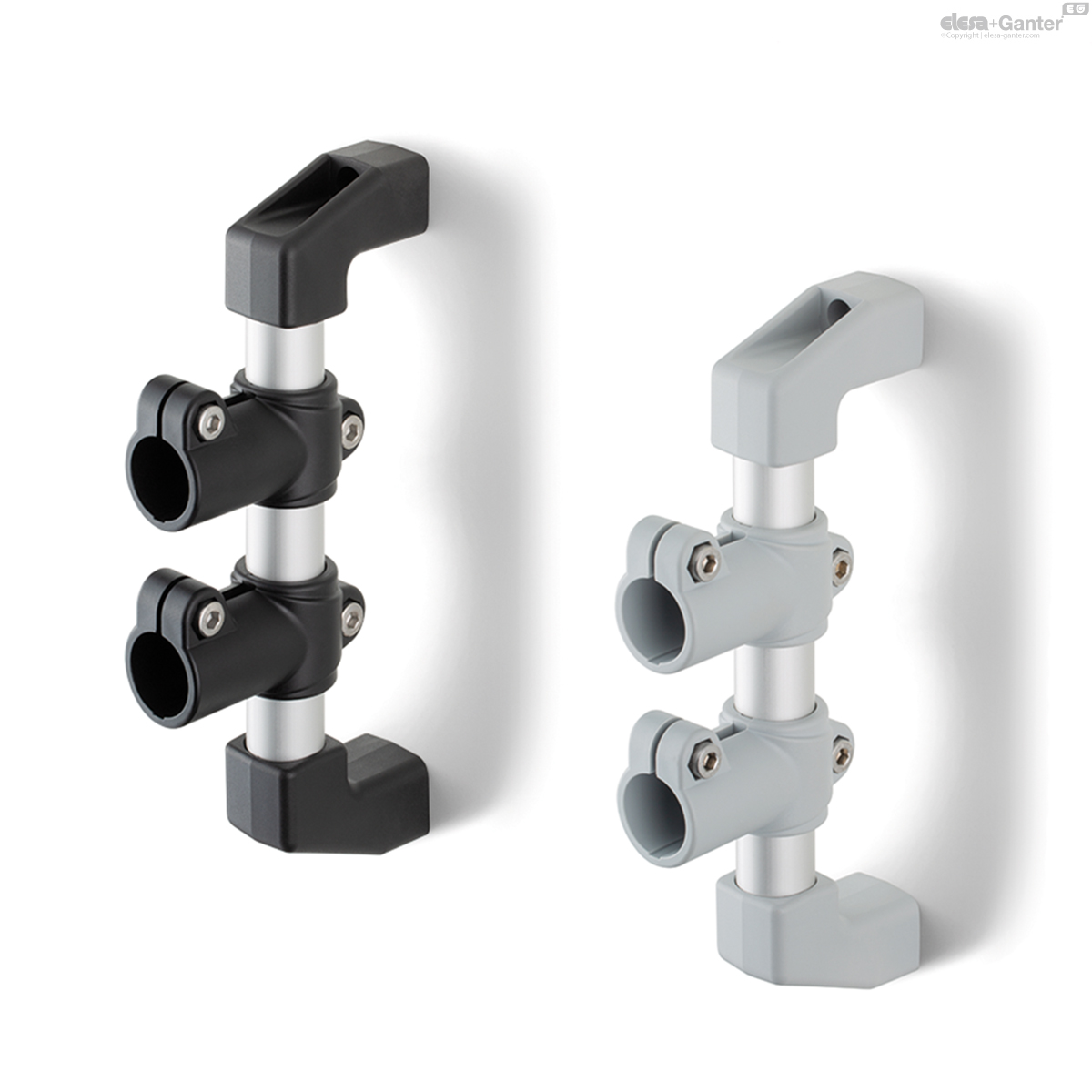

TCC-TS-PR-2: zwei Klemmverbinder.

Funktionen und Anwendungen

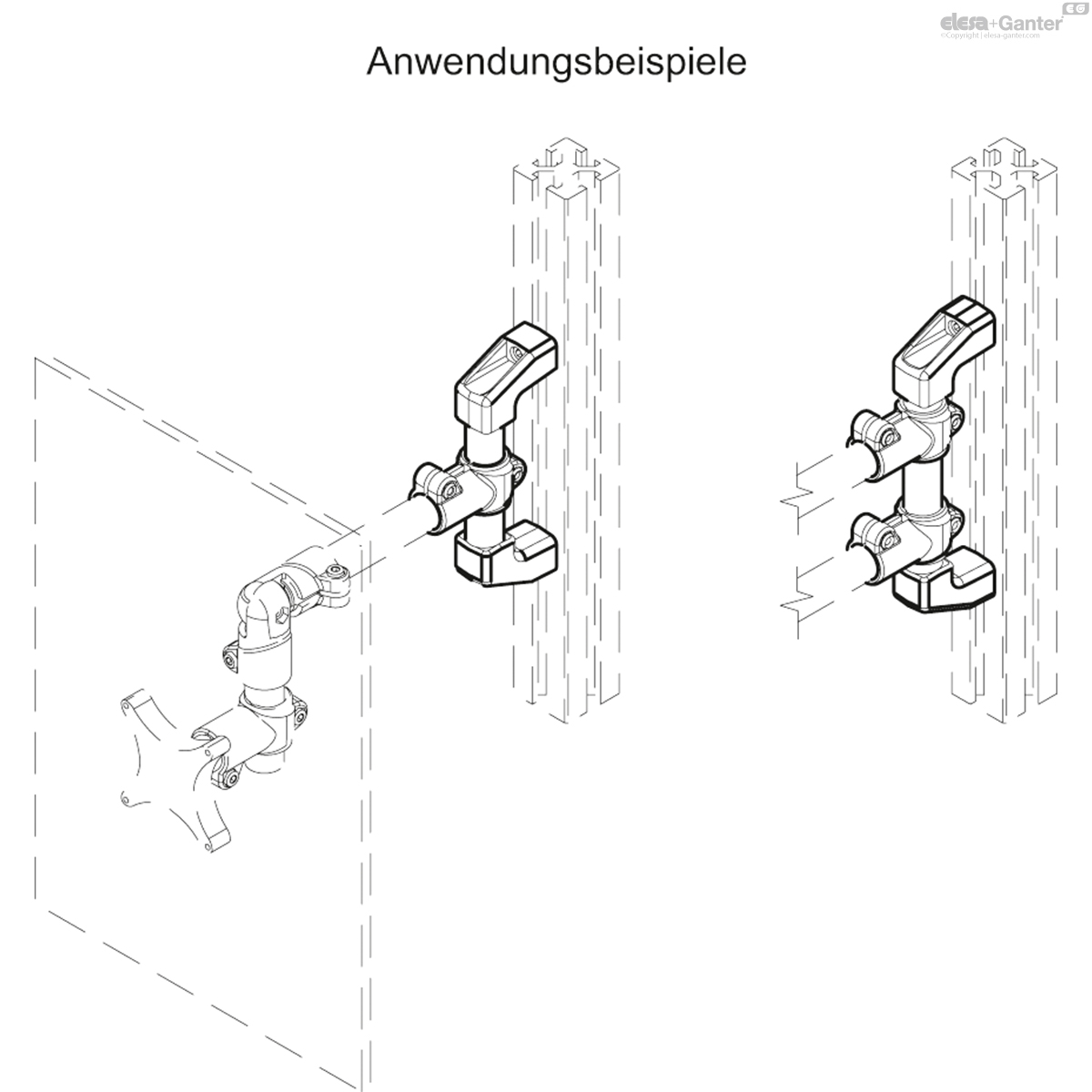

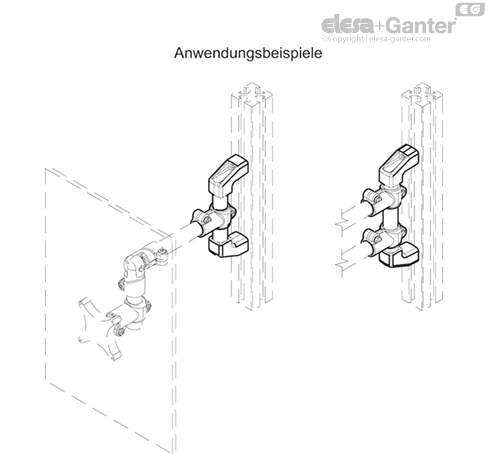

Die Klemmverbinder ermöglichen verschiedene Arten der Montage (siehe Beispiele).

Technische Daten

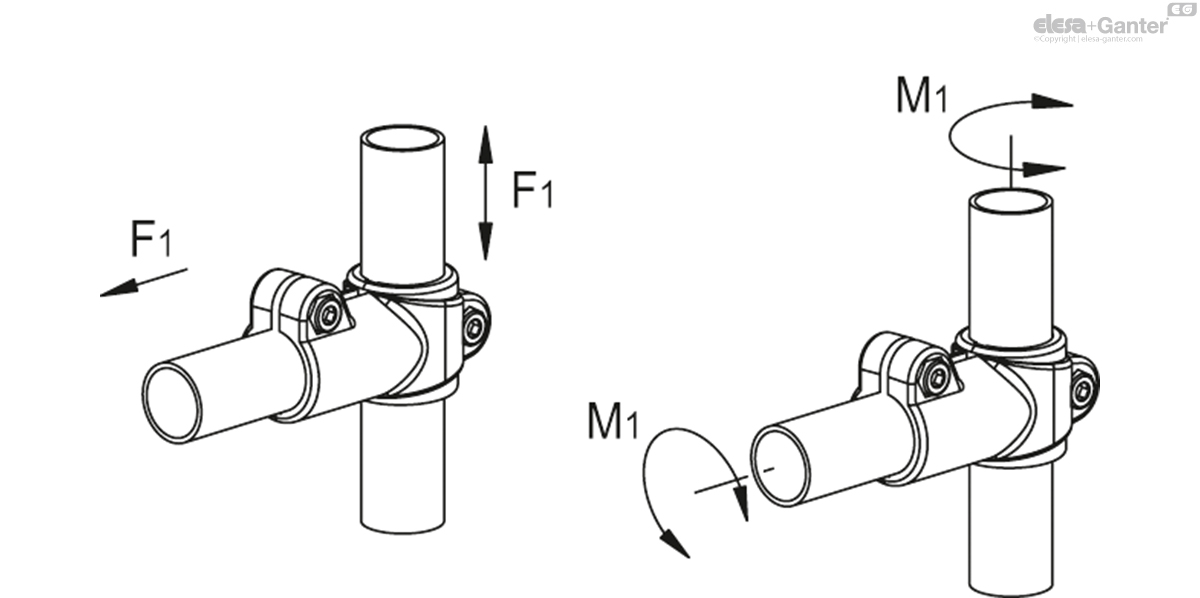

Zug- und Drehfestigkeit: Die in der Tabelle angegebenen Werte F1 und M1 wurden mit einem speziellen Dynamometer gemessen, bei mit dem empfohlenen Drehmoment “C#” angezogenen Schrauben sowie bei den dargestellten Prüfbedingungen und Raumtemperatur.
