50.5-ND-47
GN 50.5 Haltemagnete
Auf Lager Alle Größen und Varianten von GN 50.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

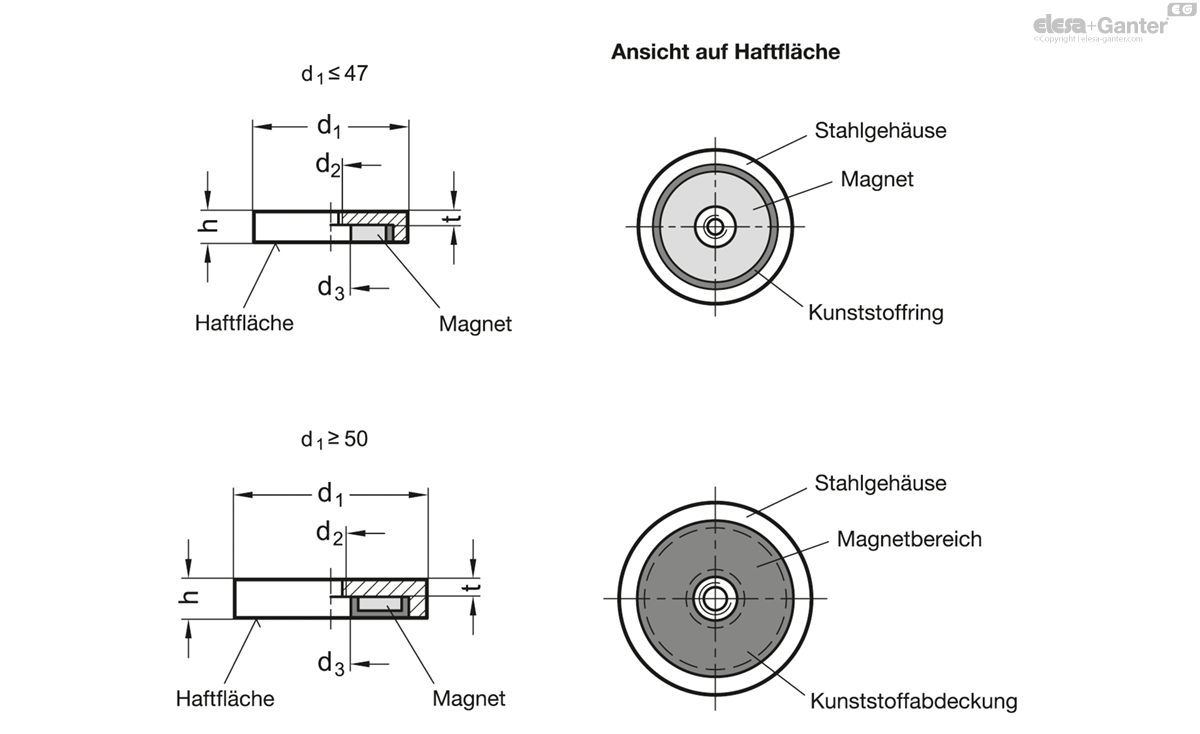

Technische Daten
- Katalog
- GN 50.5-ND-47
- d1
- 47 +0.2/-0.1
- d2
- M 8
- d3
- 6.8
- h
- 9.2 +0,2/-0,3
- t
- 6
- Nennhaftkräfte in N
- 740
- 103
Gehäuse
Stahl, verzinkt
Magnetwerkstoff
NdFeB ND
Neodym, Eisen, Bor
temperaturbeständig bis 80 °C
Kunststoffabdeckung
Kunststoff Thermoplast (Polyamid PA)
Die Haltemagnete GN 50.5 bilden in Kombination mit dem Stahlgehäuse, einem Kunststoffring und dem Kunststoffgehäuse ein System, das den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.
Ab dem Durchmesser d1 ≥ 50 ist die Haftfläche des Magneten mit einem Rundum-Kunststoffüberzug versehen.
Um die magnetischen Eigenschaften nicht negativ zu beeinflussen, sollten die Befestigungsschrauben aus einem unmagnetischen Werkstoff wie z. B. Edelstahl, Messing oder Kunststoff bestehen.
