771.2-10-27,5-11,5 GN 771.2 Goupilles de positionnement

771.2-10-27,5-11,5

GN 771.2 Goupilles de positionnement

conique, pour douilles de guidage GN 172.1 / GN 179.1
  • RoHS

En stock chez le fabricant (indicatif) Toutes les tailles et variantes de GN 771.2

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 771.2-10-27,5-11,5
d p6
10
l1 ±0.1
27.5
l2 ±0.1
11.5
l3
2
weight
15

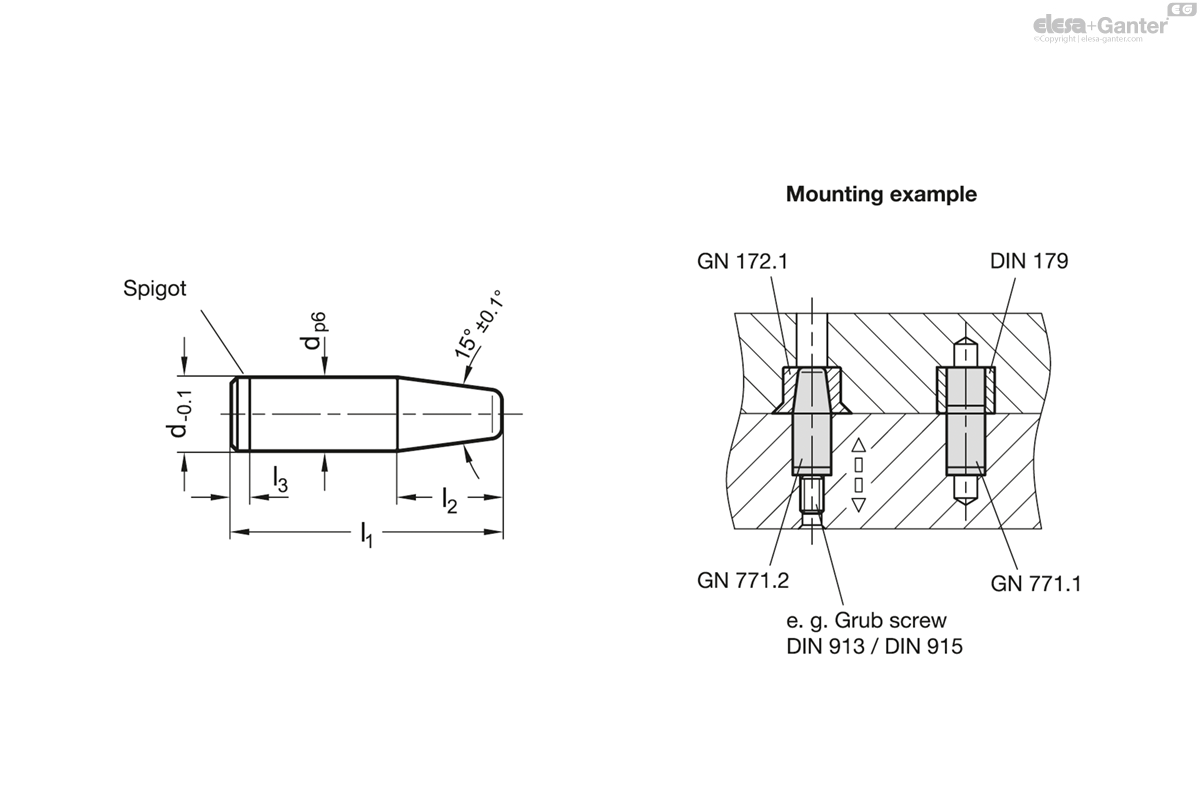

771.2-10-27,5-11,5 drawing

Steel

  • hardened (HRC 60 +4)
  • Fit sizes d p6 / d h6 ground

Guide pins GN 771.2 are used in combination with GN 172.1 / GN 179.1 guide bushings.

The shaft tolerance p6 guarantees a perfect pressfit in a mounting borehole H7. The spigot l3 makes the installation easier.
