249.1-6-2,5 GN 249.1 Raststücke
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 249.1-6-2,5
- d1 p6
- 6
- d2
- 2.5
- d3 Kugel-Ø
federnde Druckstücke - *
- l1 ±0.05
- 8
- l2
- 1.5
- s≈ Für
GN 615
GN 615.2
GN 615.3
GN 615.5
GN 815
GN 815.1 - M 5=0.7 M 6=0.5
- s≈ Für
GN 615.8
GN 615.9 - M 8=0.5
- s≈ Für
GN 614
GN 614.2
GN 614.5 - Ø 4=0.7 Ø 5=0.4
- s≈ Für
GN 614.3 - Ø 4=0.7 Ø 5=0.5
- s≈ Für
GN 614.8 - Ø 6=0.5
- s≈ Für
GN 615.1
GN 615.4 - M 6=0.8 M 8=0.5
- s≈ Für
GN 616
GN 616.1 - M 6=0.8 M 8=0.5
- w Federweg
- *
- 2
Stahl
gehärtet und geschliffen
Raststücke GN 249.1 werden in Verbindung mit federnden Druckstücken eingesetzt, wenn eine verschleißarme und genaue Arretierung erforderlich ist.

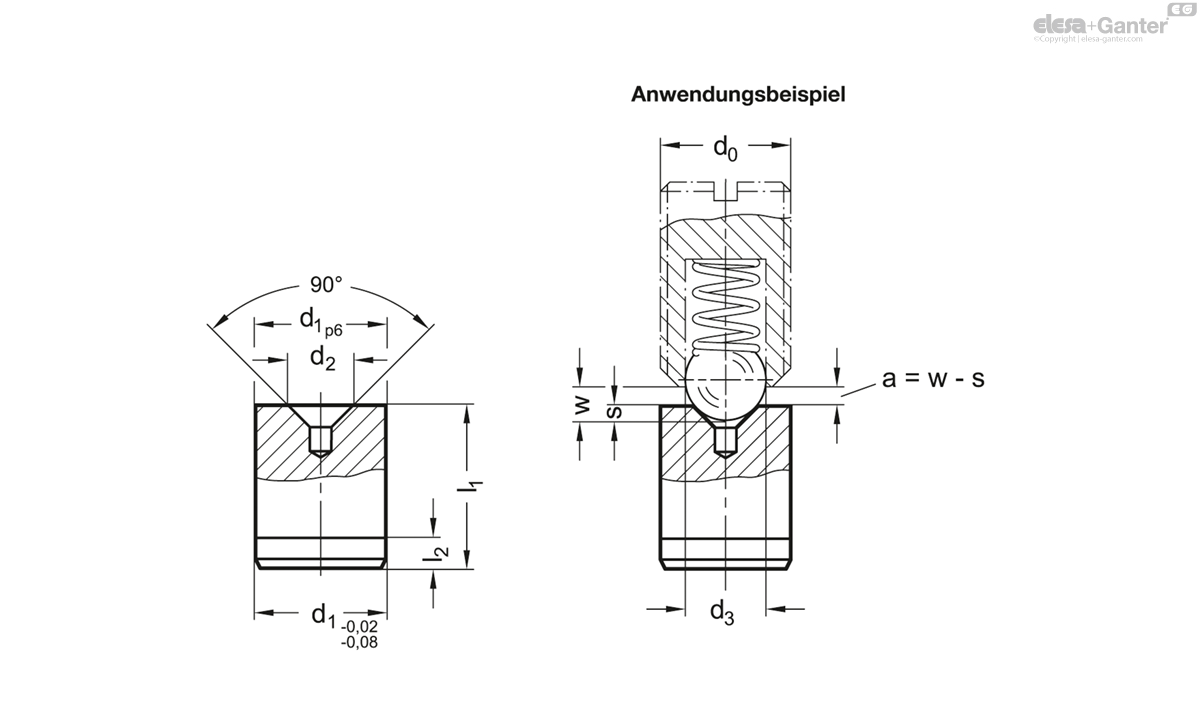

Für eine optimale Arretierung der federnden Druckstücke sollte der maximale Abstand a zwischen dem Raststück und dem federnden Druckstück nicht überschritten werden. Berechnet wird der maximale Abstand a aus der Differenz zwischen dem Federweg w des ausgewählten Druckstücks und der Eindringtiefe s der Kugel in die Senkung.
Insbesondere empfiehlt sich ihre Verwendung bei Druckstücken mit verstärktem Federdruck.
