7403.1-NI-24-100
GN 7403.1 Edelstahl-Siebeinsätze
Lt: 1-2 Wochen Alle Größen und Varianten von GN 7403.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 7403.1-NI-24-100
Nenngröße- 24
- Maschenweite
- 100
- b
- 4
- d1
- 26.6
- d2
- 25.7
- d3
- 20
- d4 +0.1
- 26.6
- d5 ±0.05
- 28.7
- s1 +0.1
- 4
- s2 -0.1
- 2
- passender
O-Ring - 26x2
- passend für
Nenngröße
d1 von GN 7405 - G3/4
- 1
Sieb
Edelstahl-Gewebe NI
1.4301
Siebeinfassung
Kunststoff (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 100 °C
Die Edelstahl-Siebeinsätze GN 7403.1 sind abgestimmt auf die Verwendung als Ersatzsiebe für GN 7405-
In flüssigen oder gasförmigen Medien mitgeführte Partikel können entsprechend der Maschenweite am Weiterkommen gehindert werden. Aggregate oder Gehäuseinnenräume werden so vor Fremdkörpern geschützt, die auf Grund ihrer Größe die Funktion oder Lebensdauer beeinträchtigen können.

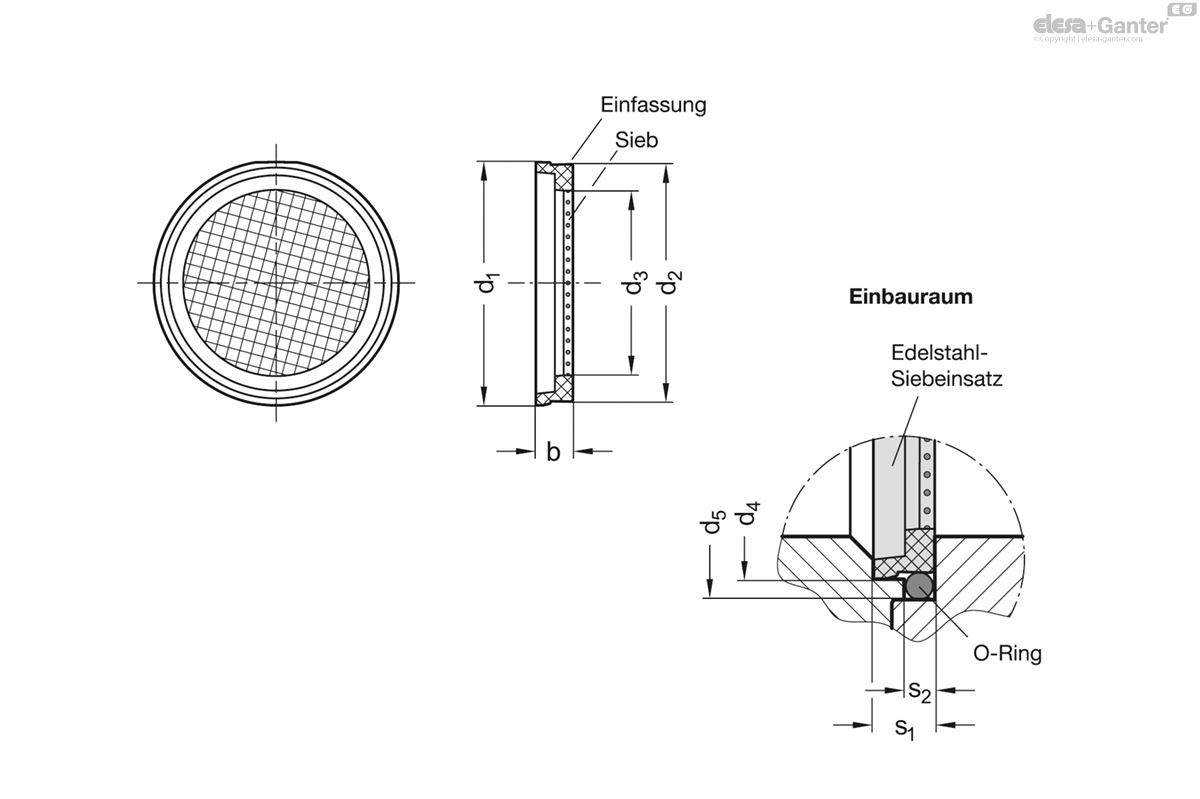

Der nötige Einbauraum ist der Skizze zu entnehmen. In der Regel wird zur Abdichtung ein zusätzlicher O-Ring am Umfang angebracht.
- andere Maschenweiten
- Kunststoff-Siebgewebe
