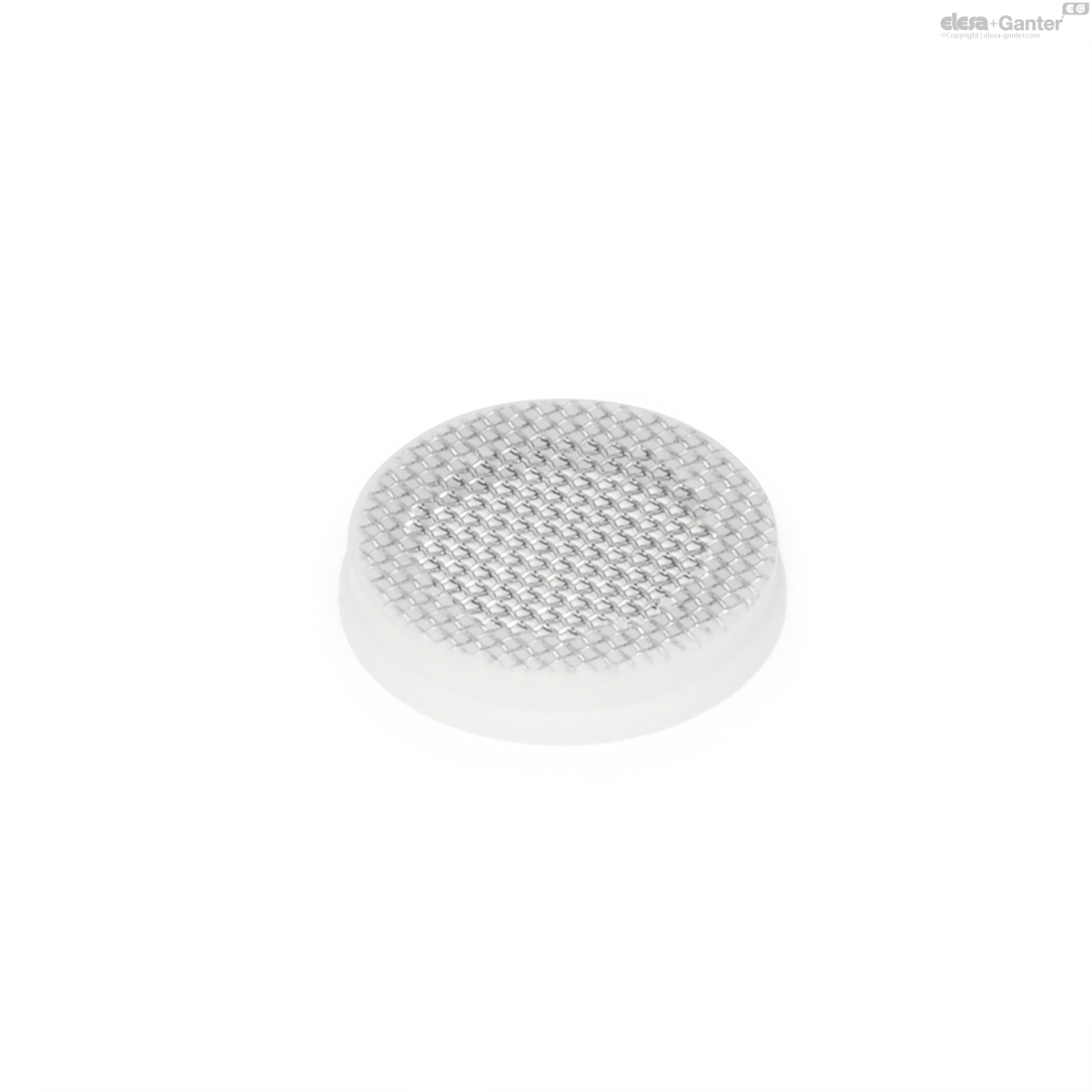

GN 7403.1Edelstahl-Siebeinsätze

Edelstahl-Siebeinsätze

100°C

Technical datasheet

GN 7403.1

Katalog	Nenngröße	Maschenweite	b	d₁	d₂	d₃	d₄ +0.1	d₅ ±0.05	s₁ +0.1	s₂ -0.1	passender O-Ring	passend für Nenngröße d₁ von GN 7405
GN 7403.1-NI-14-100	14	100	4	16.6	15.7	10	16.6	18.7	4	2	16x2	G3/8
GN 7403.1-NI-14-500	14	500	4	16.6	15.7	10	16.6	18.7	4	2	16x2	G3/8
GN 7403.1-NI-18-100	18	100	4	20.6	19.7	14	20.6	22.7	4	2	20x2	G1/2
GN 7403.1-NI-18-500	18	500	4	20.6	19.7	14	20.6	22.7	4	2	20x2	G1/2
GN 7403.1-NI-24-100	24	100	4	26.6	25.7	20	26.6	28.7	4	2	26x2	G3/4
GN 7403.1-NI-24-500	24	500	4	26.6	25.7	20	26.6	28.7	4	2	26x2	G3/4

Sieb

Edelstahl-Gewebe NI

1.4301

Siebeinfassung

Kunststoff (Polyamid PA)

glasfaserverstärkt

temperaturbeständig bis 100 °C

Die Edelstahl-Siebeinsätze GN 7403.1 sind abgestimmt auf die Verwendung als Ersatzsiebe für GN 7405-

In flüssigen oder gasförmigen Medien mitgeführte Partikel können entsprechend der Maschenweite am Weiterkommen gehindert werden. Aggregate oder Gehäuseinnenräume werden so vor Fremdkörpern geschützt, die auf Grund ihrer Größe die Funktion oder Lebensdauer beeinträchtigen können.

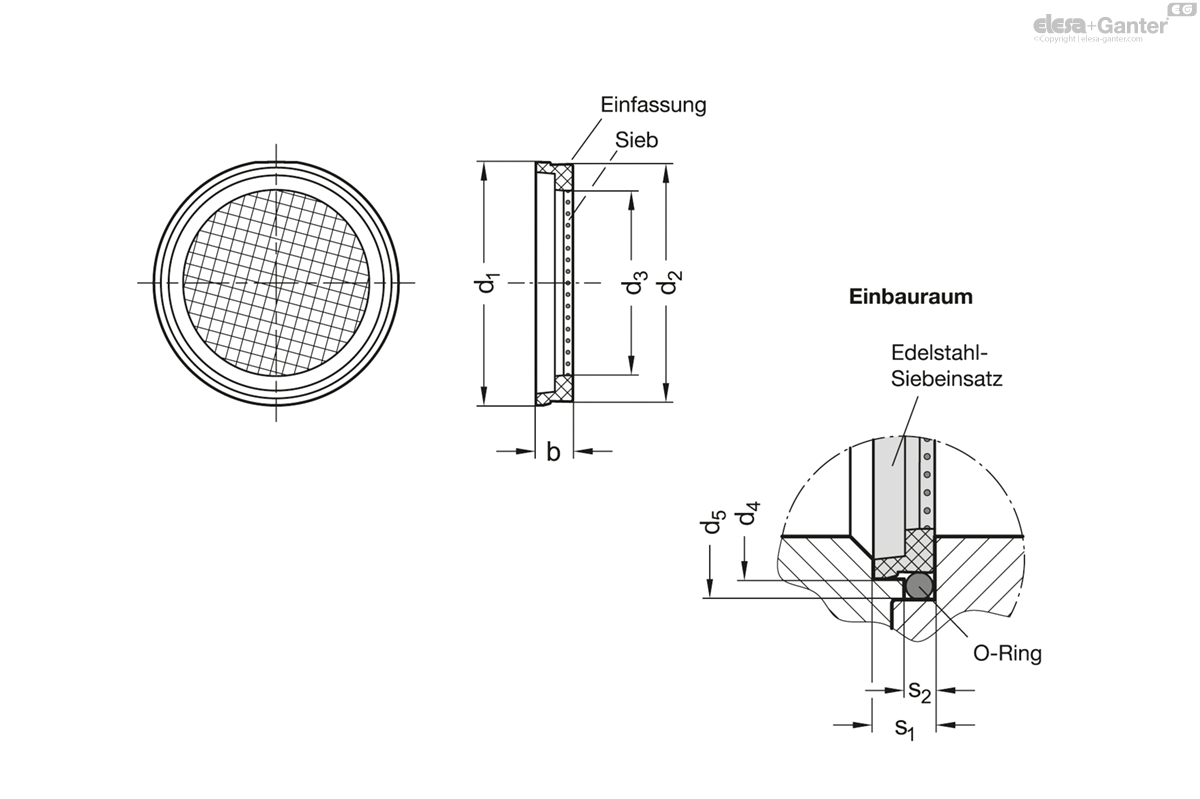

Der nötige Einbauraum ist der Skizze zu entnehmen. In der Regel wird zur Abdichtung ein zusätzlicher O-Ring am Umfang angebracht.
