1804.2-M14X1,5-ST

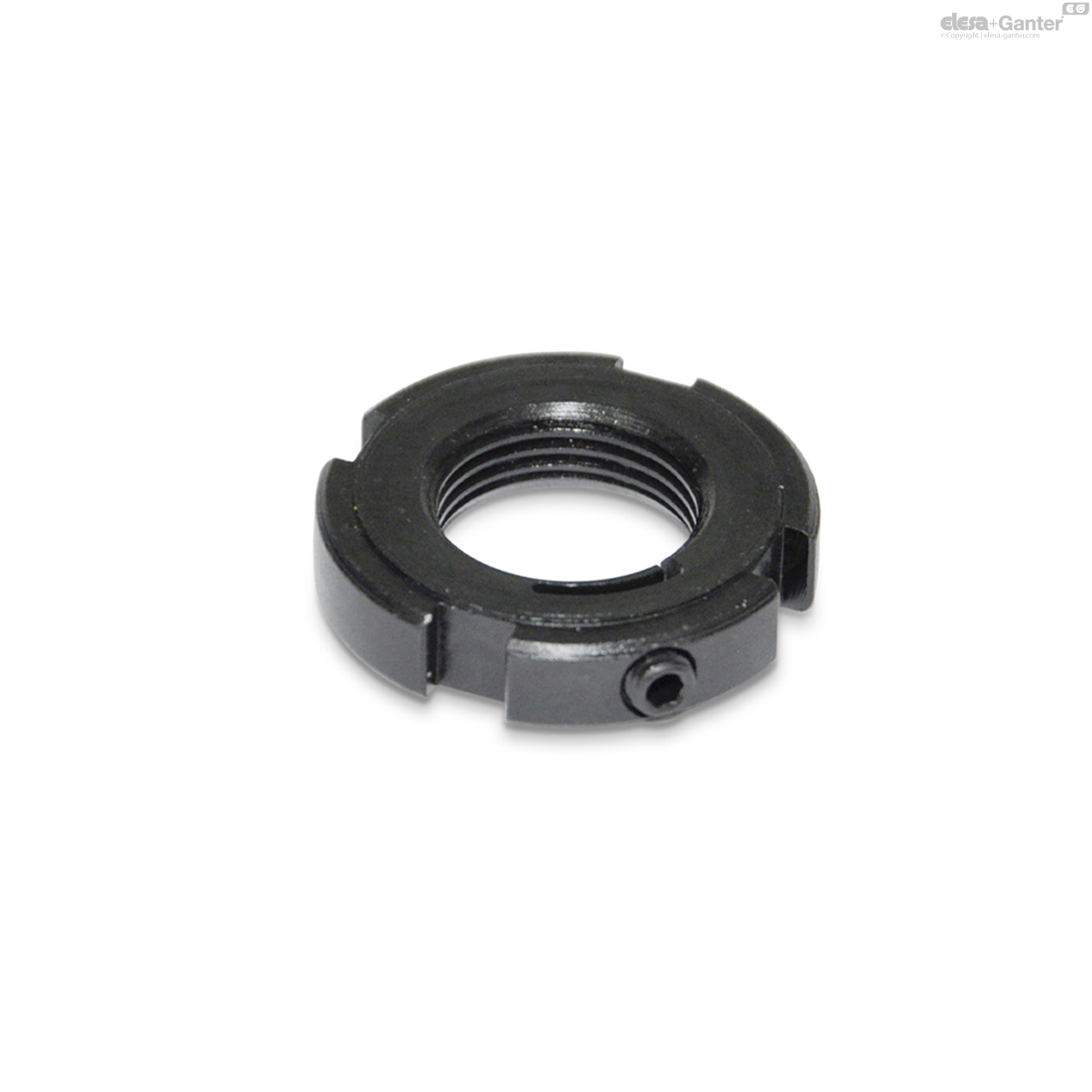

GN 1804.2 Nutmuttern
mit Gewindesicherung
Lt: 1-2 Wochen Alle Größen und Varianten von GN 1804.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

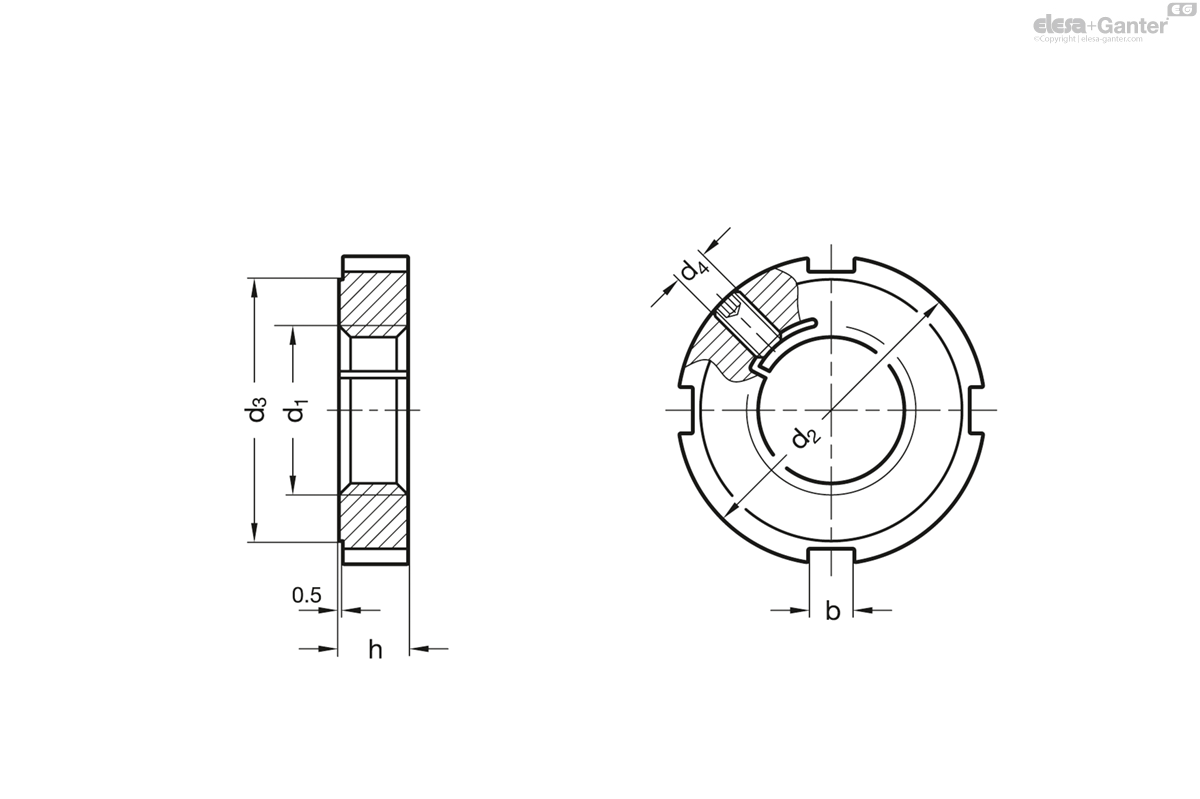

Technische Daten
- Katalog
- GN 1804.2-M14x1,5-ST
- d1
- M14x1.5
- d2
- 30
- d3
- 25
- d4
- M4
- b
- 5
- h
- 7
- Artikelnr. Hakenschlüssel
- DIN 1810-A30-32
- 28
Mutter
Stahl ST
- Festigkeitsklasse 5.8
- brüniert
Gewindestift
Stahl, brüniert
Nutmuttern mit Gewindesicherung GN 1804.2 lassen sich durch ein freigeschnittenes Gewindesegment mittels Gewindestift d4 gegen Verdrehen sichern. Die Sicherung erfolgt dabei beschädigungsfrei über die Gewindeflanken und kann beliebig oft erfolgen.
Die abgesetzte Planfläche d3 ist als axiale Anlagefläche vorzusehen.
- Hakenschlüssel DIN 1810 (siehe Maßtabelle)
