804-M6-50

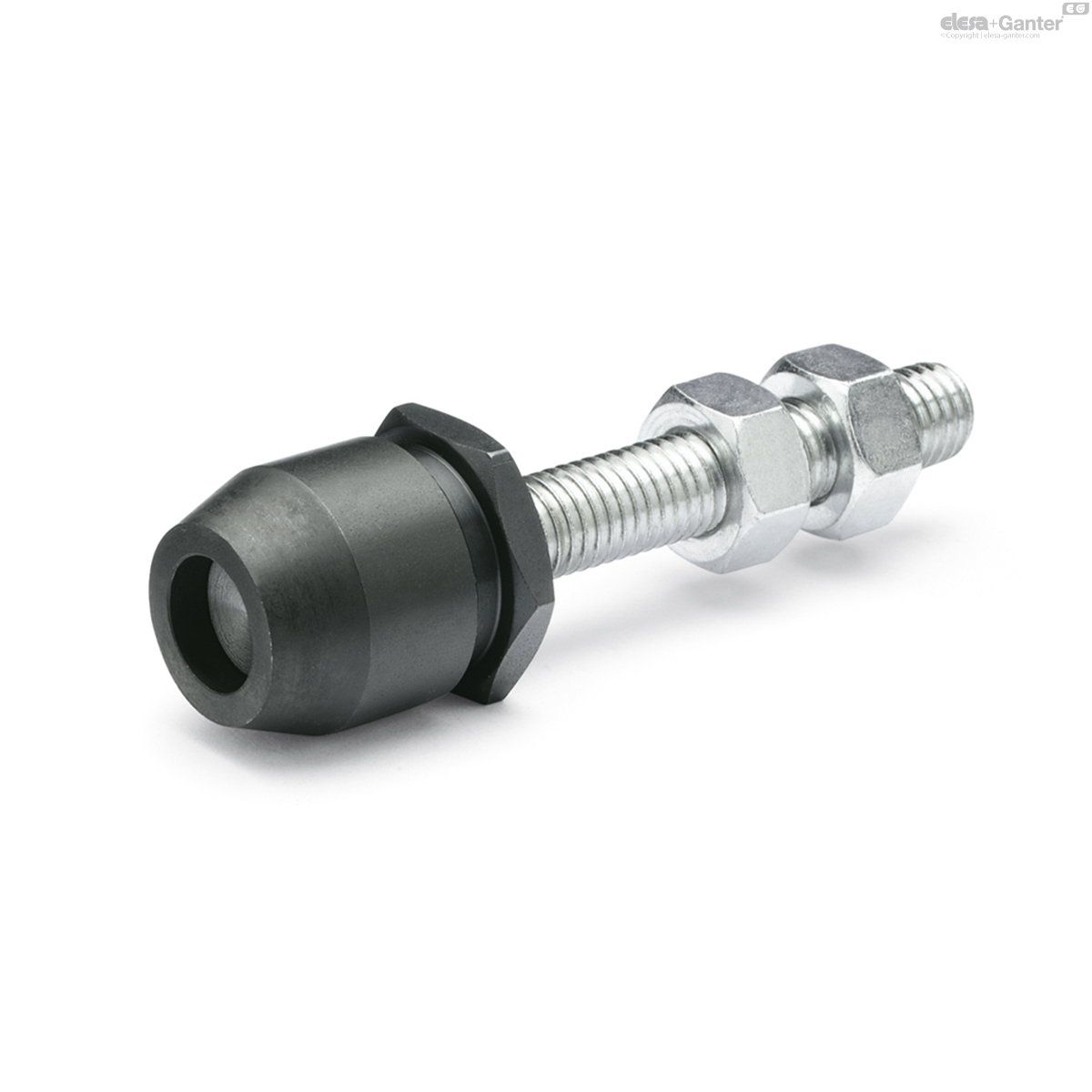

GN 804 Andrückschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 804
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 804-M6-50
- d1
- M 6
- l ±1
- 50
- d2
- 16
- d3
- 13
- h
- 15
- m
- 4
- A/F
- 16
- 35
Achsteil
Stahl
- Festigkeitsklasse 5.8
- verzinkt, blau passiviert
Sechskantmutter ISO 4032
Stahl
verzinkt, blau passiviert
Druckstück
Stahl
nitriert, brüniert
Zur Überwindung der Totpunktstellung bzw. zum Ausgleich von Werkstücktoleranzen werden bei handbetätigten Schnellspannern vorzugsweise elastische Andruckelemente, z. B. GN 708.1- verwendet.
Andrückschrauben GN 804 mit dem Tellerfeder-Druckelement ermöglichen nicht nur den Ausgleich von Werkstücktoleranzen, sondern die jeweilige Spannkraft kann auch voreingestellt werden.

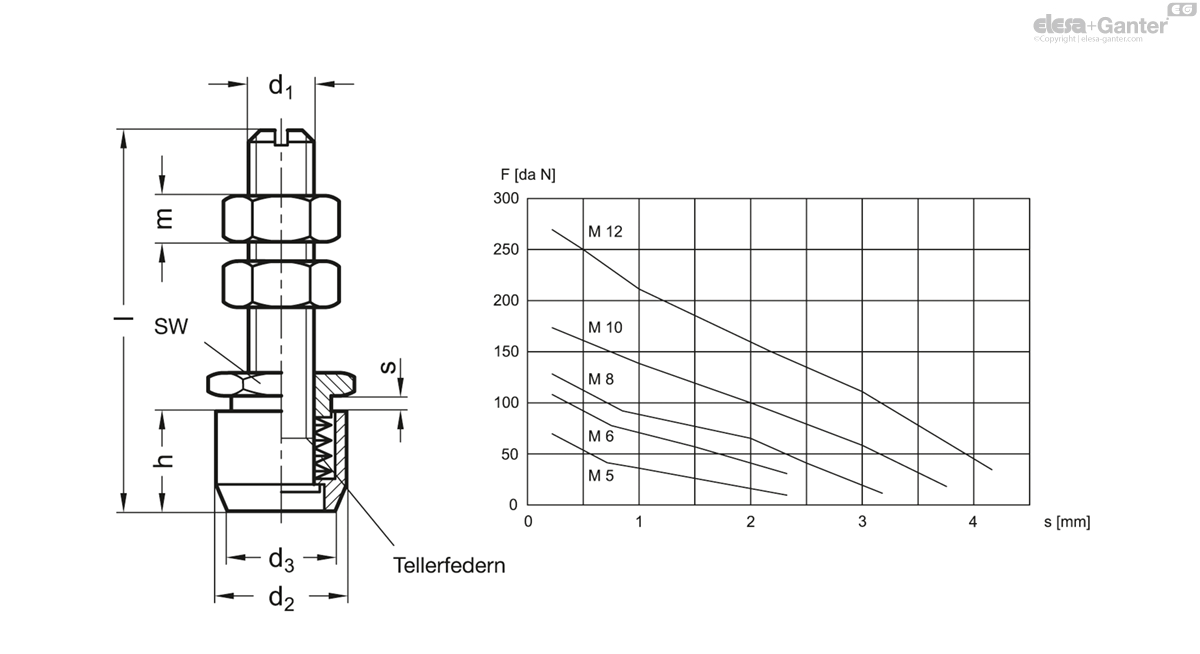

Dazu wird mit der Sechskantschraube (SW) die Vorspannung der Tellerfedern verändert. Die Einschraubtiefe s ist ein Maß für die Vorspannung bzw. für die Spannkraft, die im Schaubild abgelesen werden kann.
Das Druckelement ist beweglich.
Die beiden Sechskantmuttern gehören zum Lieferumfang.
