482-B20-30-Q-MT
GN 482 Laschen-Klemmhalter
Lt: 1-2 Wochen Alle Größen und Varianten von GN 482
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

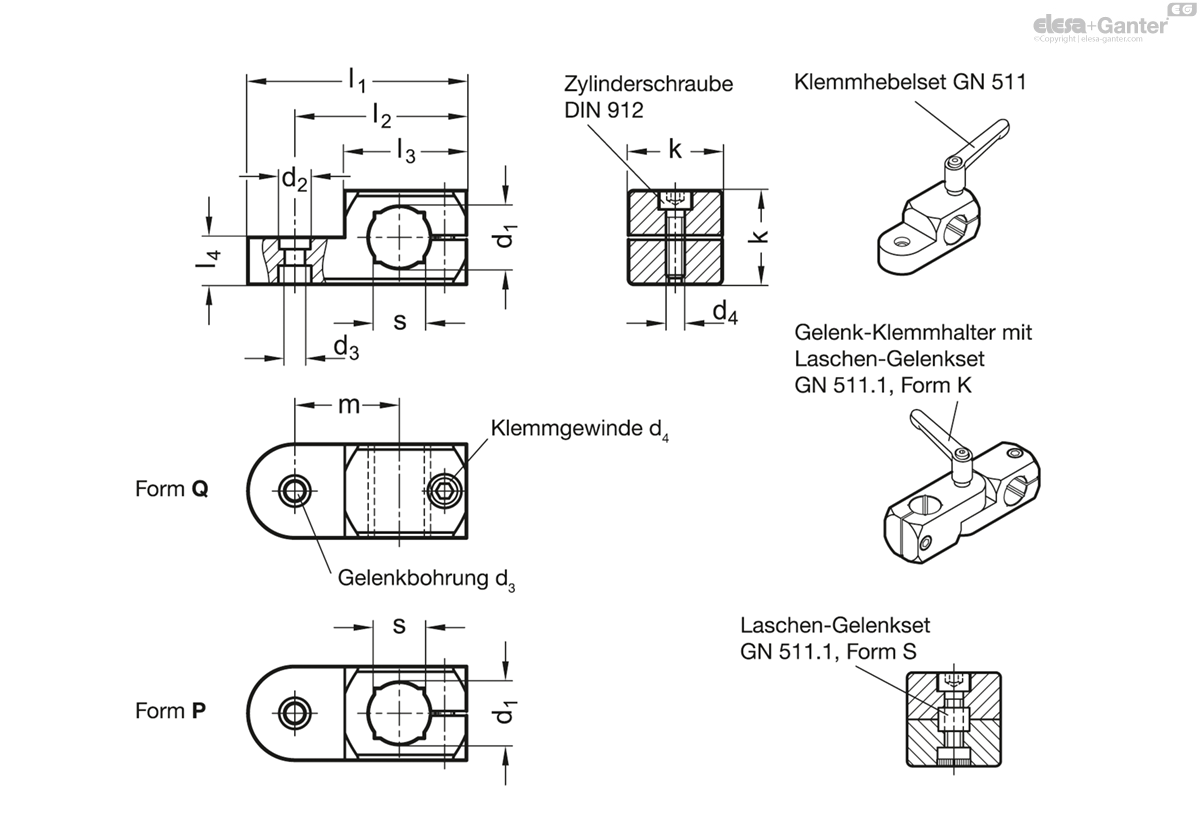

Technisches Datenblatt
Technische Daten
- Katalog
- GN 482-B20-30-Q-MT
- d1
Bohrung für Wellentoleranz h11 - B 20
- k
- 30
- d2
- 10
- d3
- 6.5
- d4
- M 6
- l1
- 70
- l2
- 55
- l3
- 39
- m
- 33.5
- l4
- 15
- s
- 16
- Laschengelenksets für d3 Form S/K
- GN 511.1-M6-30-S/K
- Spannsatz für d4
- GN 511-M6-32
- 99
Form
- Q: Klemmbohrung quer zur Laschenachse
- P: Klemmbohrung parallel zur Laschenachse
Aluminium
- matt, gleitgeschliffen MT
- eloxiert schwarz ELS
Zylinderschrauben DIN 912
Edelstahl 1.4301
Laschen-Klemmhalter GN 482 lassen sich mit T-Laschen-Klemmhalter GN 483 sowie Anbau-Laschen-Klemmhalter GN 484mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Laschengelenksets GN 511.1 mit Schraube (Form S) und verstellbarem Klemmhebel (Form K) zur Verfügung.
Darüber hinaus kann die Klemmschraube d4, die in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912 ist, ersetzt werden durch ein KlemmhebelsetGN 511 .
Die Bestellbezeichnung ist jeweils der Maßtabelle zu entnehmen.
