917-12-20 GN 917 Hebel mit Spiralexzenter

917-12-20

GN 917 Hebel mit Spiralexzenter

  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 917

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 917-12-20
d
12
b1
20
b2
14
h1
31.81
h2
21
h3
18
l
157
r1
28
r2
34.29
s
6.29
r2-h3
16.29
250

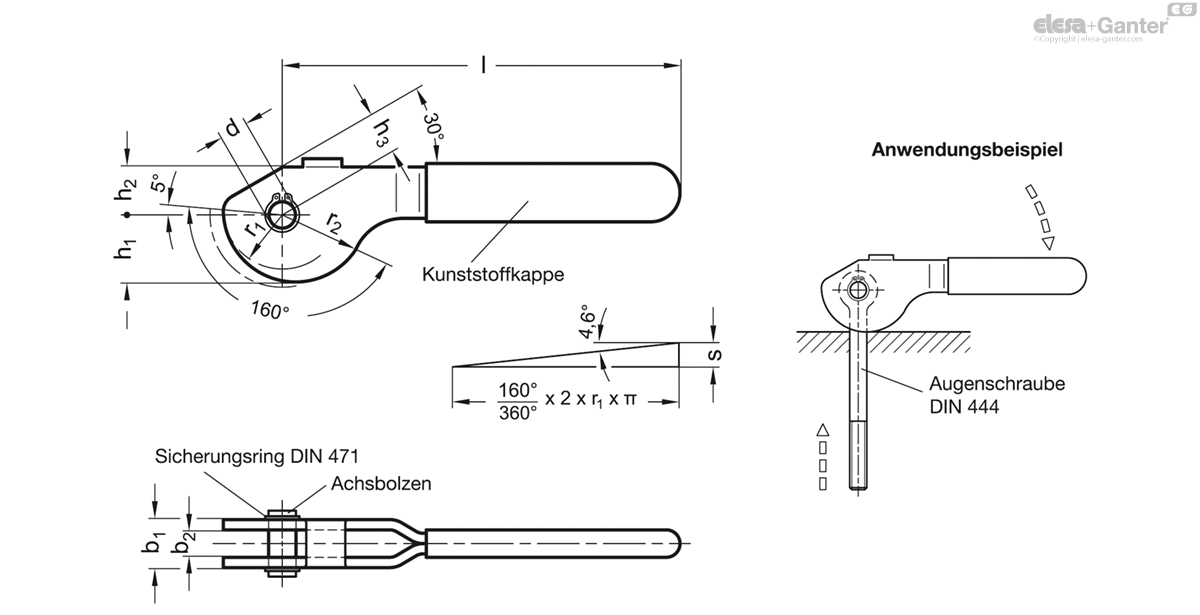

917-12-20 drawing

Stahl

  • ST 52-3 / Deutsche Material Nr. 1.0570
  • brüniert

Achsbolzen

Edelstahl nichtrostend, 1.4021

vergütet

Seegerring

Edelstahl nichtrostend, 1.4310

Kunststoffabdeckung

  • rot, ölbeständig
  • temperaturbeständig bis 60 °C

Hebel mit Spiralexzenter GN 917 werden zum Verstellen und Spannen eingesetzt. Die Spirale hat den Vorteil, dass sie selbsthemmend und die Spannwirkung in jeder Winkelstellung gleich groß ist.

Das Maß b2 ist auf die Kopfhöhe von Augenschrauben DIN 444  bzw. Augenmuttern GN 444.2  abgestimmt.
