CMM-AL-50-SH-5
CMM-AL Scharniere
Aluminium
Auf Lager Alle Größen und Varianten von CMM-AL
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- 428651
- L
- 50
- d3
- 5.5
- d4
- 11
- f
- 30
- H
- 12.5
- h1
- 6.5
- h2
- 6
- b1
- 17
- d
- 6
- 49
Material
Aluminium eloxiert, naturfarben, matt
Achse
Edelstahl 1.4301
Standardausführung
Durchlöcher für Senkkopfschrauben

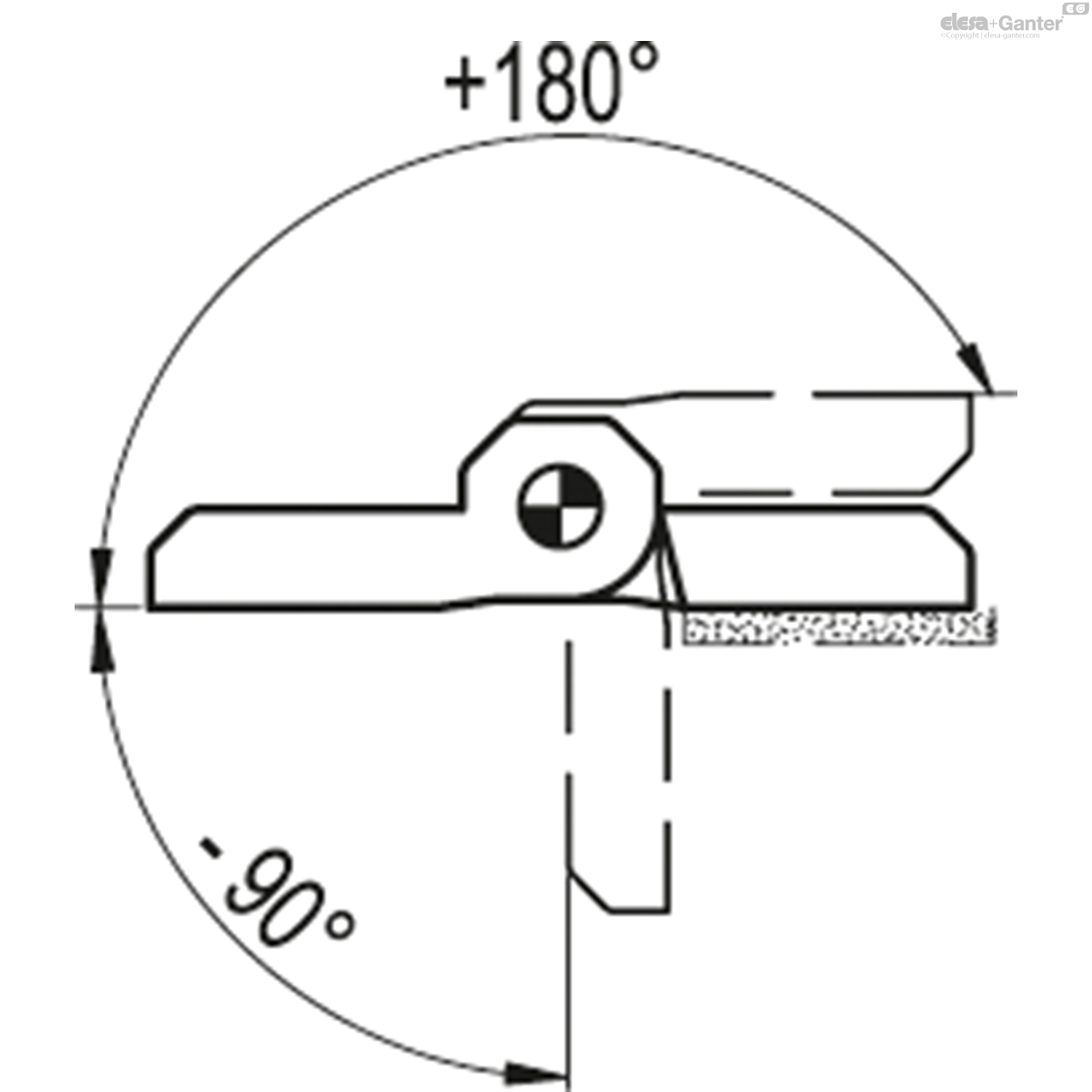

Drehwinkel (Richtwert)
Max 270° (-90° und +180° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
