Technical datasheet
GN 898-STRondelles à collerette
Acier
Acier / Acier inoxydable, pour colliers de serrage à genouillère
GN 898-ST
|

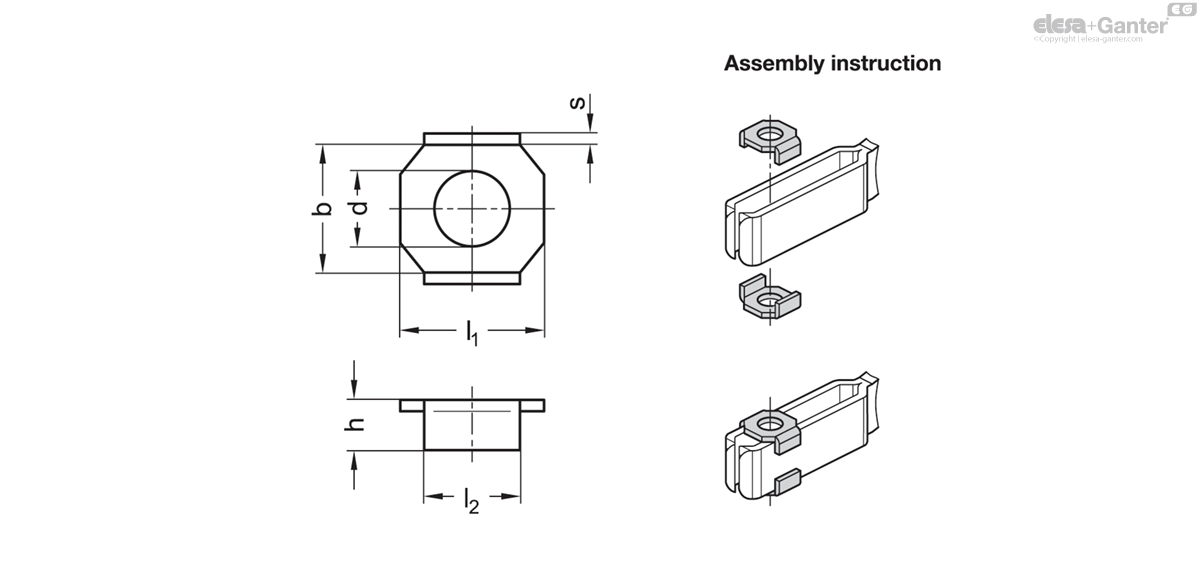

Code
|
d
Nominal size |
d Actual dimension
|
b
|
h
|
l1
|
l2
|
s
|
For toggle clamps
GN 810 GN 810.1 GN 810.3 GN 810.4 GN 812.1 |
For toggle clamps
GN 812 |
For toggle clamps
GN 820 GN 820.1 GN 820.3 GN 820.4 |
For toggle clamps
GN 820.6 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
GN 898-4-ST
|
4
|
4.3
|
7.2
|
2.5
|
9
|
5
|
0.8
|
-
|
-
|
25
|
-
|
1
|
|
GN 898-5-ST
|
5
|
5.5
|
9.8
|
3.5
|
12
|
7.5
|
1
|
75
|
-
|
75
|
80
|
2
|
|
GN 898-6-ST
|
6
|
6.5
|
11.8
|
4.5
|
15
|
9
|
1.2
|
130
|
-
|
130
|
-
|
3
|
|
GN 898-8-ST
|
8
|
8.5
|
15
|
5.5
|
18
|
12.5
|
1.5
|
230
|
200
|
230
|
140
|
4
|
|
GN 898-10-ST
|
10
|
10.5
|
18
|
6
|
23
|
16.5
|
2
|
330
|
300
|
355
|
250
|
7
|
|
GN 898-12-ST
|
12
|
13
|
24
|
7
|
30
|
18
|
2.5
|
430 530
|
-
|
455
|
-
|
14
|
- Steel ST

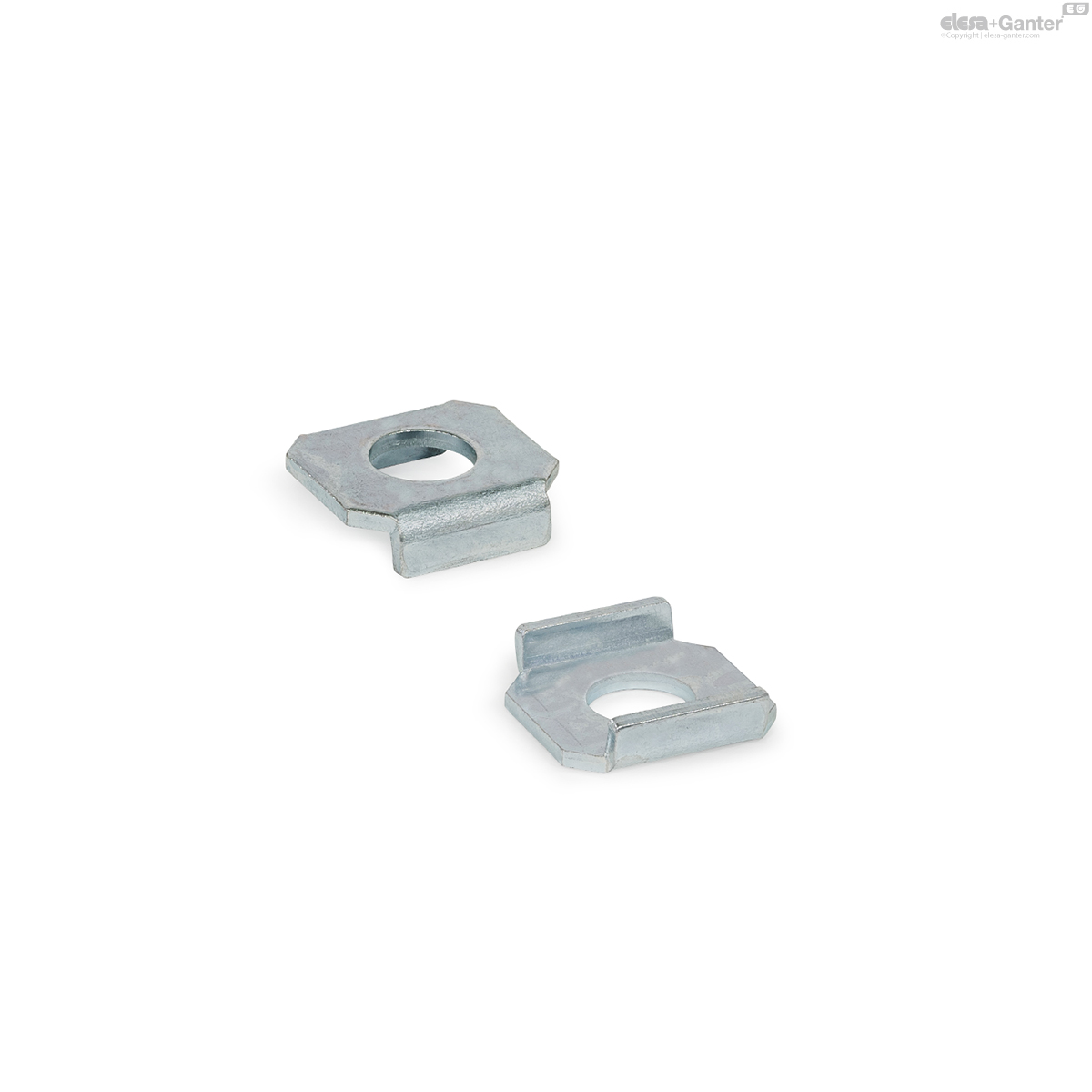

- Zinc plated, blue passivated

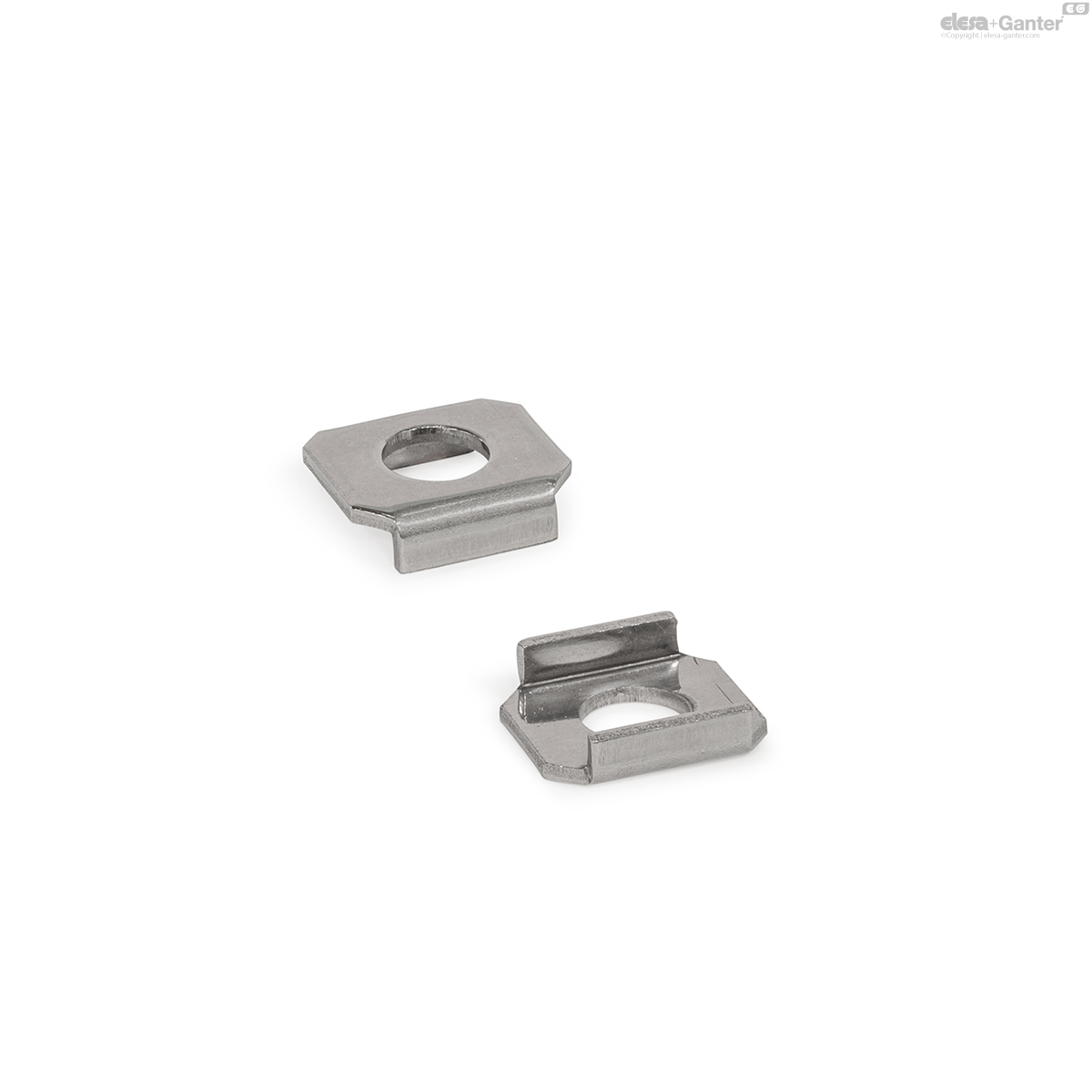

- Stainless steel AISI 304 NI
Flanged washers GN 898 are used to attach and position pressure elements on toggle clamps with open clamping arm. The corresponding toggle clamps are listed in the table.
Produits associés

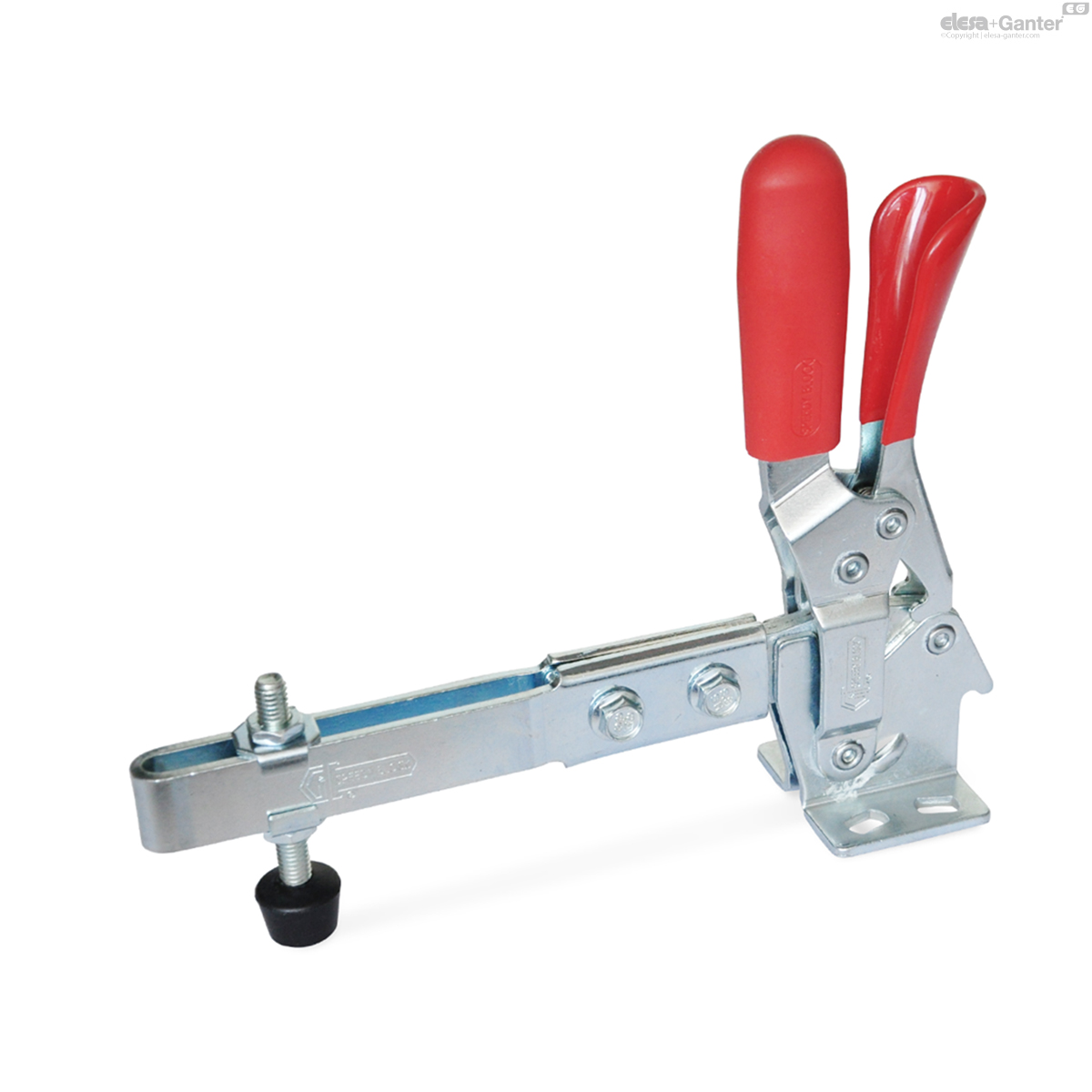

GN 810
Sauterelles
Acier/Acier inoxydable, Levier de commande vertical, avec base de montage horizontale

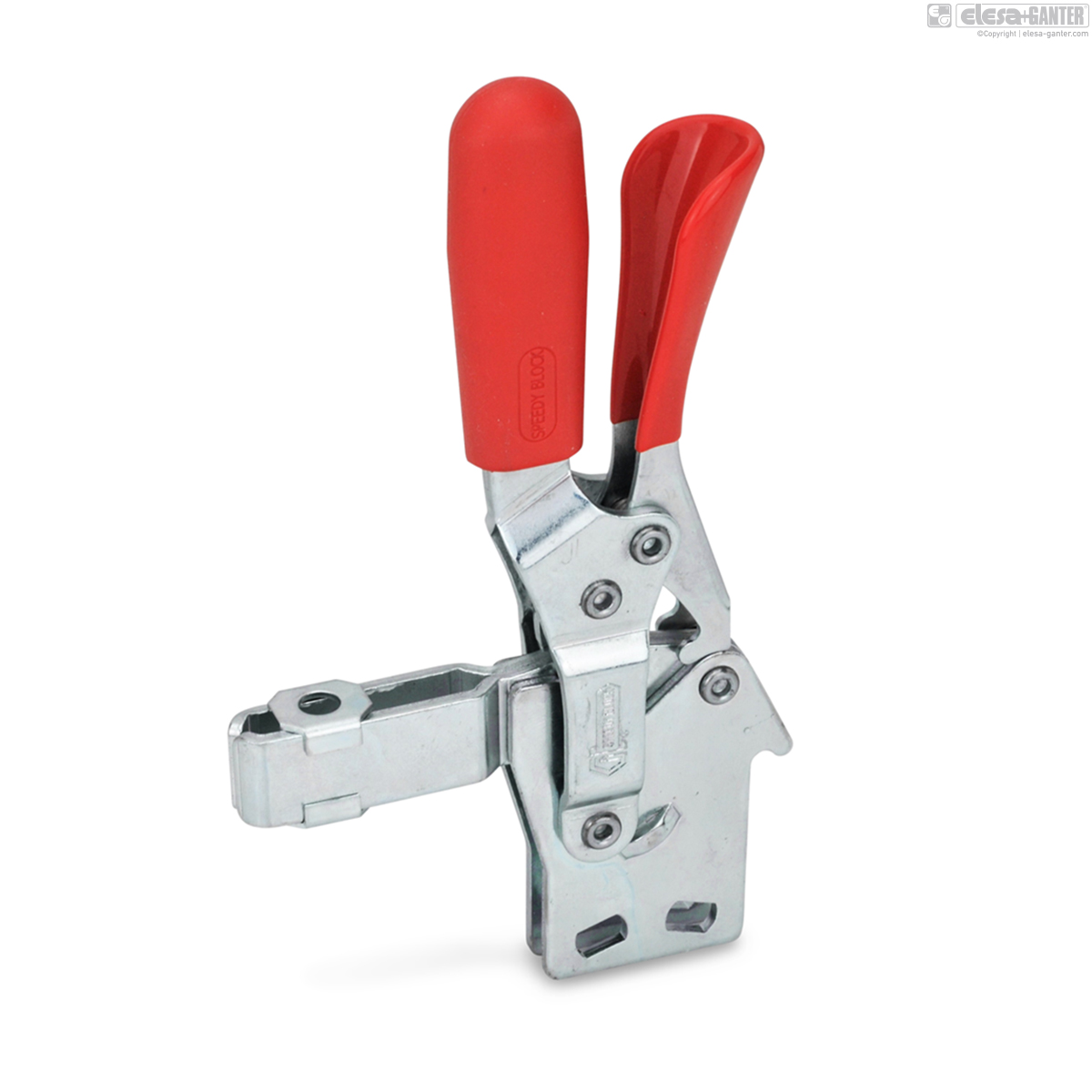

GN 810.1
