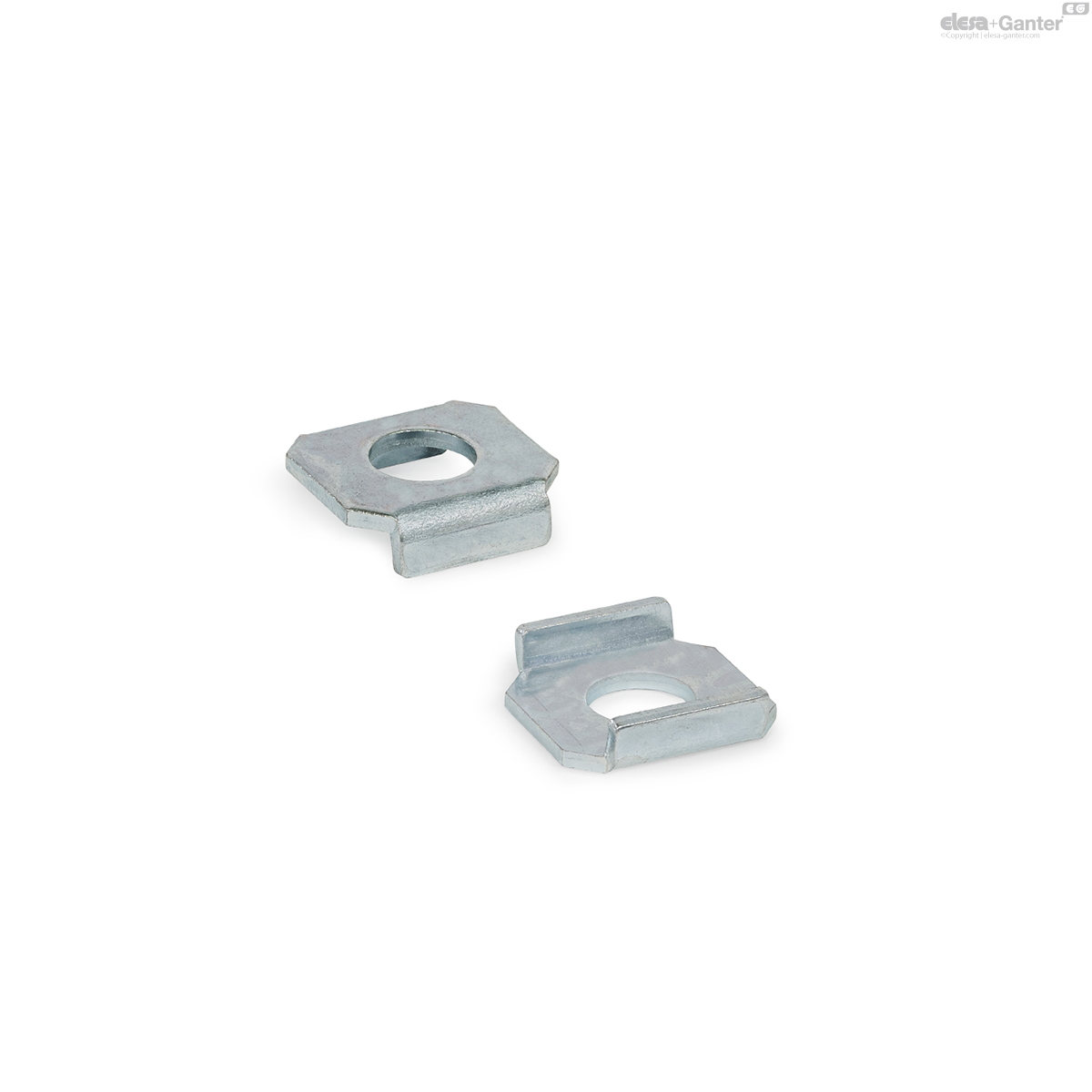

GN 898-STFlankenscheiben
Stahl
Stahl / Edelstahl, für Schnellspanner
GN 898-ST
|
Katalog
|

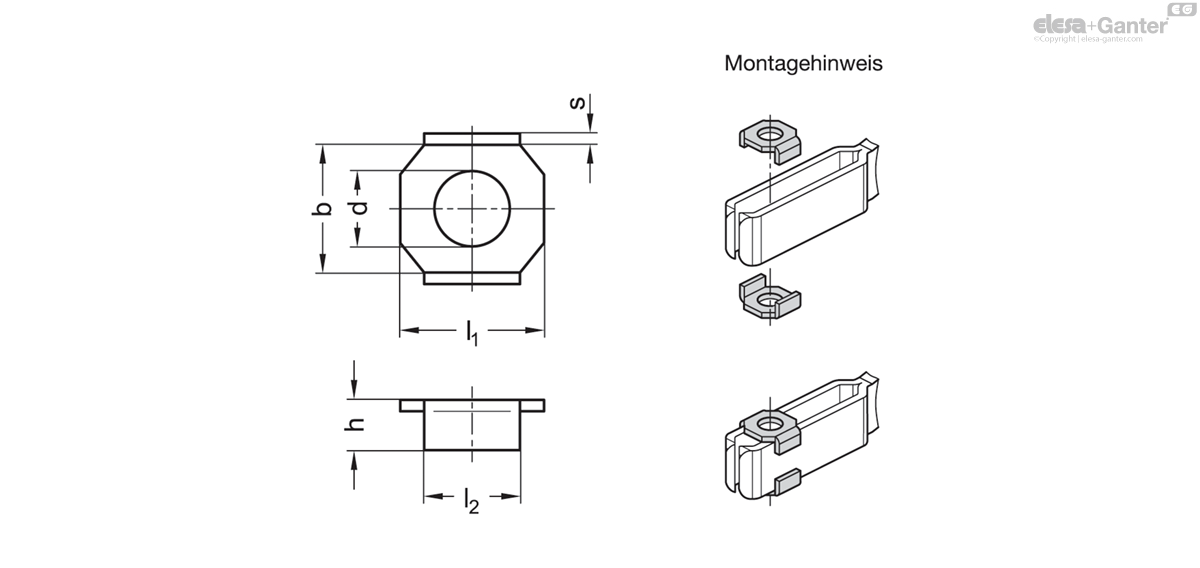

d
Nominal size |
d Actual dimension
|
b
|
h
|
l1
|
l2
|
s
|
For toggle clamps
GN 810 GN 810.1 GN 810.3 GN 810.4 GN 812.1 |
For toggle clamps
GN 812 |
For toggle clamps
GN 820 GN 820.1 GN 820.3 GN 820.4 |
For toggle clamps
GN 820.6 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
GN 898-4-ST
|
4
|
4.3
|
7.2
|
2.5
|
9
|
5
|
0.8
|
-
|
-
|
25
|
-
|
1
|
|
GN 898-5-ST
|
5
|
5.5
|
9.8
|
3.5
|
12
|
7.5
|
1
|
75
|
-
|
75
|
80
|
2
|
|
GN 898-6-ST
|
6
|
6.5
|
11.8
|
4.5
|
15
|
9
|
1.2
|
130
|
-
|
130
|
-
|
3
|
|
GN 898-8-ST
|
8
|
8.5
|
15
|
5.5
|
18
|
12.5
|
1.5
|
230
|
200
|
230
|
140
|
4
|
|
GN 898-10-ST
|
10
|
10.5
|
18
|
6
|
23
|
16.5
|
2
|
330
|
300
|
355
|
250
|
7
|
|
GN 898-12-ST
|
12
|
13
|
24
|
7
|
30
|
18
|
2.5
|
430 530
|
-
|
455
|
-
|
14
|
- Stahl ST
- verzinkt, blau passiviert

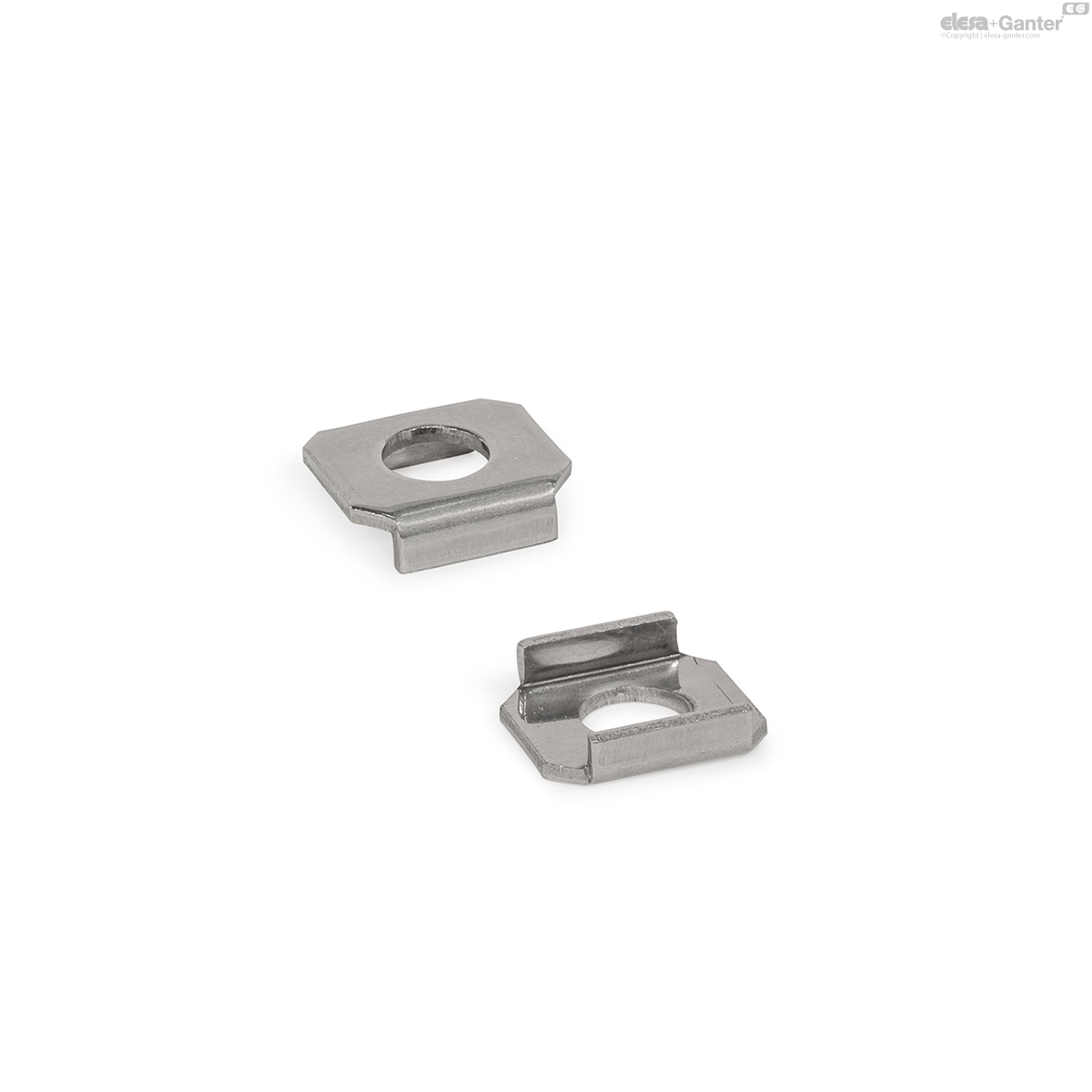

- Edelstahl 1.4301 NI
Flankenscheiben GN 898 dienen der Anbringung und Positionierung von Andrückelementen an Schnellspannern mit offenem Spannarm. Die jeweils passenden Schnellspanner sind in der Tabelle aufgeführt.
Verwandte Produkte

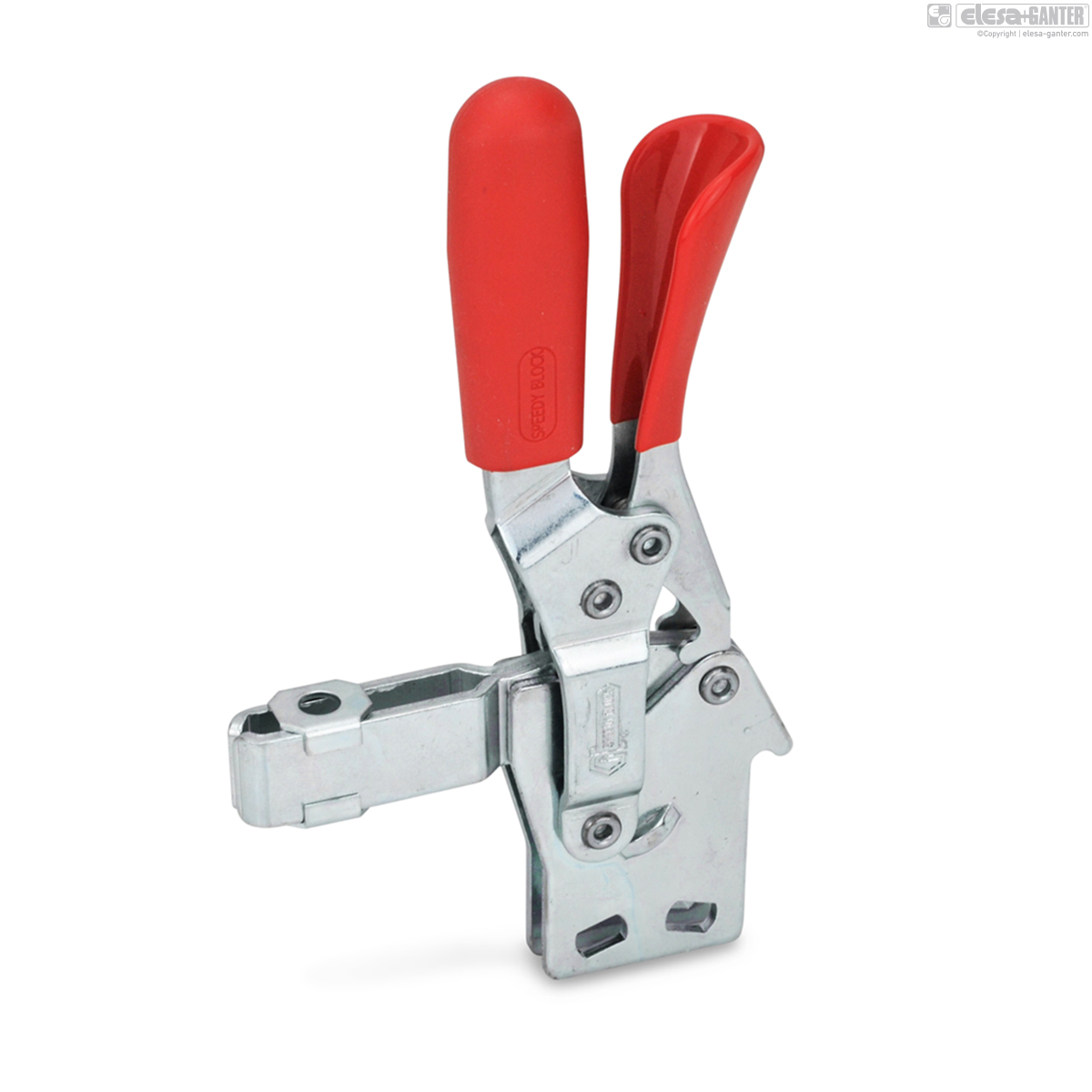

GN 810
Schnellspanner
Stahl / Edelstahl, Spannhebel vertikal, mit waagrechtem Fuß
GN 810.1
Vertikal-Spanner
Stahl / Edelstahl, mit senkrechtem Fuß
GN 810.3
Schnellspanner
Stahl / Edelstahl|-|,|-|Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß
GN 810.4
Schnellspanner
Spannhebel vertikal, mit Verriegelung, mit senkrechtem Fuß
GN 812
Vertikal-Spanner
mit Winkelfuß
GN 812.1
Schnellspanner
Spannhebel vertikal, mit Winkelfuß
GN 820
Horizontal-Spanner
Stahl / Edelstahl, Spannhebel horizontal, mit waagrechtem Fuß
GN 820.1
Horizontal-Spanner
Stahl / Edelstahl, mit senkrechtem Fuß
