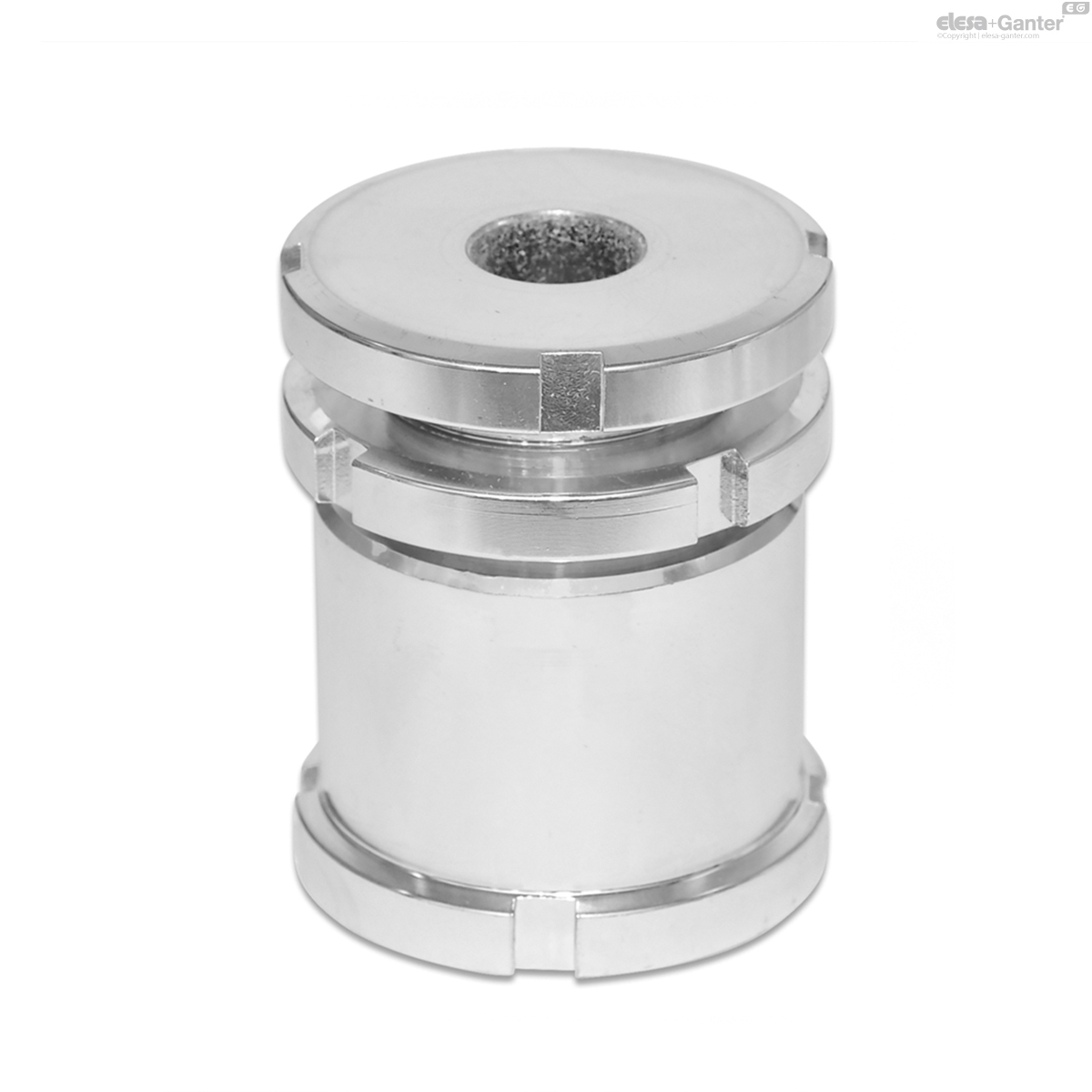

GN 350-NINivelleersets

Nivelleersets, roestvrijstaal

Staal/roestvrij staal, lange uitvoering

  • INOX
  • RoHS
Nivelleersets, roestvrijstaal
Nivelleersets, roestvrijstaal
Nivelleersets
GN 350
Nivelleersets
Nivelleersets, roestvrijstaal
GN 350-NI
Nivelleersets, roestvrijstaal

GN 350-NI

Code
d1
d2
d3
h1
h2
h3
For screw
r
Static load F
in kN F1
Static load F
in kN F2
Code no. for
C-Spanner
weight
25
6.6
M 15 x 1
33
43
10
M 6
M 6
40
30.7
1810-A25-28
69
32
6.6
M 20 x 1
41
55
14
M 6
M 6
65
55.7
1810-A30-32
163
32
9
M 20 x 1
41
55
14
M 8
M 8
65
48
1810-A30-32
154
32
11
M 20 x 1
41
55
14
M 10
M 10
65
37.9
1810-A30-32
140
45
11
M 30 x 1.5
49
67
18
M 10
M 10
120
92.9
1810-A45-50
390
45
13.5
M 30 x 1.5
49
67
18
M 12
M 12
120
80.4
1810-A45-50
377
45
17.5
M 30 x 1.5
49
67
18
M 16
M 16
120
45.5
1810-A45-50
320
58
17.5
M 40 x 1.5
63
86
23
M 16
M 16
210
136
1810-A58-62
791
58
22
M 40 x 1.5
63
86
23
M 20
M 20
210
90
1810-A58-62
733
58
26
M 40 x 1.5
63
86
23
M 24
M 24
210
37
1810-A58-62
668
70
22
M 50 x 1.5
77
106
29
M 20
M 20
330
210
1810-A68-75
1452
70
26
M 50 x 1.5
77
106
29
M 24
M 24
330
157
1810-A68-75
1370
70
33
M 50 x 1.5
77
106
29
M 30
M 30
330
53
1810-A68-75
1210
80
26
M 60 x 2
87
126
39
M 24
M 24
495
322
1810-A80-90
2180
80
33
M 60 x 2
87
126
39
M 30
M 30
495
218
1810-A80-90
1875
80
39
M 60 x 2
87
126
39
M 36
M 36
495
101
1810-A80-90
1683
25
6.6
M 15 x 1
33
43
10
M 6
M 6
40
30.7
1810-A25-28
79
32
6.6
M 20 x 1
41
55
14
M 6
M 6
65
55.7
1810-A30-32
181
32
9
M 20 x 1
41
55
14
M 8
M 8
65
48
1810-A30-32
174
32
11
M 20 x 1
41
55
14
M 10
M 10
65
37.9
1810-A30-32
167
45
11
M 30 x 1.5
49
67
18
M 10
M 10
120
92.9
1810-A45-50
411
45
13.5
M 30 x 1.5
49
67
18
M 12
M 12
120
80.4
1810-A45-50
405
45
17.5
M 30 x 1.5
49
67
18
M 16
M 16
120
45.5
1810-A45-50
365
58
17.5
M 40 x 1.5
63
86
23
M 16
M 16
210
136
1810-A58-62
893
58
22
M 40 x 1.5
63
86
23
M 20
M 20
210
90
1810-A58-62
834
58
26
M 40 x 1.5
63
86
23
M 24
M 24
210
37
1810-A58-62
775
70
22
M 50 x 1.5
77
106
29
M 20
M 20
330
210
1810-A68-75
1607
70
26
M 50 x 1.5
77
106
29
M 24
M 24
330
157
1810-A68-75
1426
70
33
M 50 x 1.5
77
106
29
M 30
M 30
330
53
1810-A68-75
1354
80
26
M 60 x 2
87
126
39
M 24
M 24
495
322
1810-A80-90
2356
80
33
M 60 x 2
87
126
39
M 30
M 30
495
218
1810-A80-90
2155
80
39
M 60 x 2
87
126
39
M 36
M 36
495
101
1810-A80-90
1852

Types

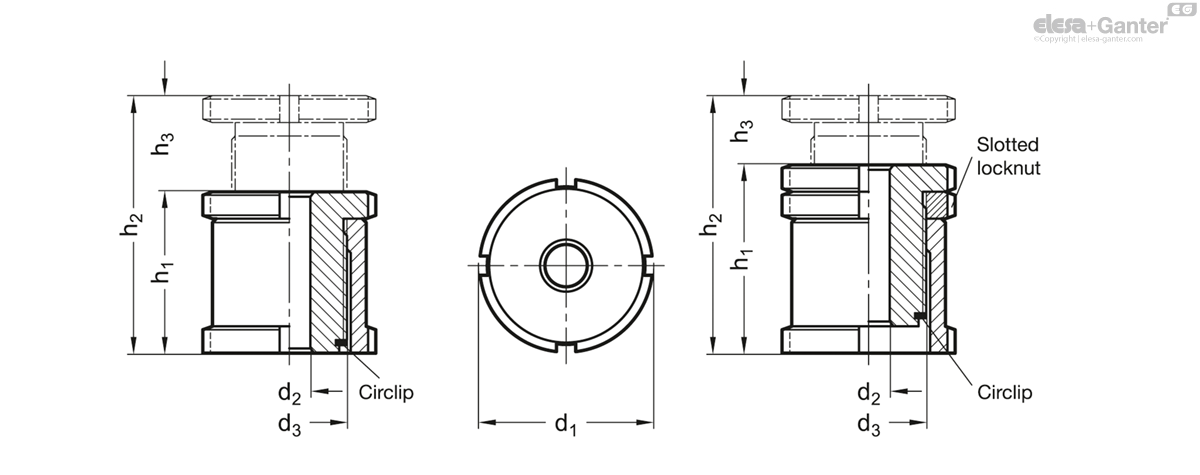

  • Type A: without lock nut
  • Type AK: with lock nut

Version in Steel

Steel, 1.7225 (42 CrMo 4V) ST

zinc plated, blue passivated

Version in Stainless Steel

Stainless Steel AISI 303

(X 10 CrNiS 18-9) NI

F1: max. total load

F2: max. load after deduction of the max. preload

  • for screws 8.8 µ = 0.125 (Steel version)
  • for screws 6.8 µ = 0.14 (Stainless Steel version)

Levelling sets GN 350 are used for levelling and linking operations. They comprise a threaded upper sleeve and a female threaded lower sleeve. The fine thread allows a stepless and precise setting and locking using the C-Spanner DIN 1810 . A locking ring serves also as a height limiter for the max. height.

Normally this screw is permanently and securely locked by the static load created when the mounting screw is tightened.

Should this not be sufficient, the use of a locknut (Type AK) is recommended.

  • C-Spanner DIN 1810 (code no. see table)
Gerelateerde producten
C-spansleutel

DIN 1810

C-spansleutel
Nivelleersets

GN 350.1

Nivelleersets Staal/roestvrij staal, korte uitvoering
Staal

GN 350.2-ST

Nivelleersets Staal/roestvrij staal, met kogelvormige sluitring, zonder borgmoer
Staal

GN 350.3-ST

Kogelvormige nivelleerringen Staal / RVS
Nivelleersets

GN 350.5

Nivelleersets Staal/roestvrij staal, met kogelvormige sluitring, met borgmoer
