GN 350-NIAusgleich-Elemente

Edelstahl

Stahl / Edelstahl, hohe Ausführung

  • INOX
  • RoHS
Edelstahl
Edelstahl
Stahl
GN 350
Stahl
Edelstahl
GN 350-NI
Edelstahl

GN 350-NI

Katalog

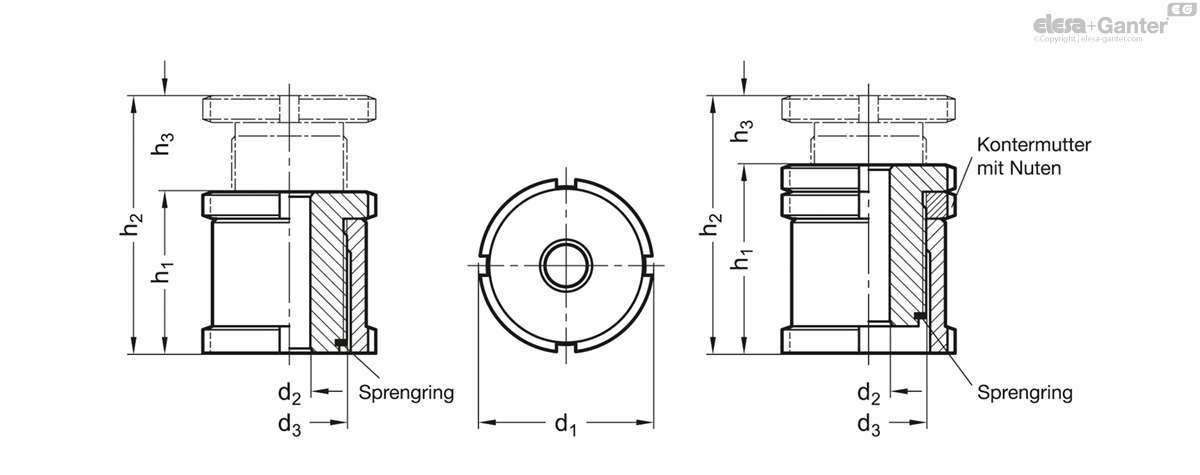

d1
d2
d3
h1
h2
h3
Für Schraube
r
Statische Belastung F
in kN F1
Statische Belastung F
in kN F2
Artikelnr. Hakenschlüssel
weight
25
6.6
M 15 x 1
33
43
10
M 6
M 6
40
30.7
1810-A25-28
69
32
6.6
M 20 x 1
41
55
14
M 6
M 6
65
55.7
1810-A30-32
163
32
9
M 20 x 1
41
55
14
M 8
M 8
65
48
1810-A30-32
154
32
11
M 20 x 1
41
55
14
M 10
M 10
65
37.9
1810-A30-32
140
45
11
M 30 x 1.5
49
67
18
M 10
M 10
120
92.9
1810-A45-50
390
45
13.5
M 30 x 1.5
49
67
18
M 12
M 12
120
80.4
1810-A45-50
377
45
17.5
M 30 x 1.5
49
67
18
M 16
M 16
120
45.5
1810-A45-50
320
58
17.5
M 40 x 1.5
63
86
23
M 16
M 16
210
136
1810-A58-62
791
58
22
M 40 x 1.5
63
86
23
M 20
M 20
210
90
1810-A58-62
733
58
26
M 40 x 1.5
63
86
23
M 24
M 24
210
37
1810-A58-62
668
70
22
M 50 x 1.5
77
106
29
M 20
M 20
330
210
1810-A68-75
1452
70
26
M 50 x 1.5
77
106
29
M 24
M 24
330
157
1810-A68-75
1370
70
33
M 50 x 1.5
77
106
29
M 30
M 30
330
53
1810-A68-75
1210
80
26
M 60 x 2
87
126
39
M 24
M 24
495
322
1810-A80-90
2180
80
33
M 60 x 2
87
126
39
M 30
M 30
495
218
1810-A80-90
1875
80
39
M 60 x 2
87
126
39
M 36
M 36
495
101
1810-A80-90
1683
25
6.6
M 15 x 1
33
43
10
M 6
M 6
40
30.7
1810-A25-28
79
32
6.6
M 20 x 1
41
55
14
M 6
M 6
65
55.7
1810-A30-32
181
32
9
M 20 x 1
41
55
14
M 8
M 8
65
48
1810-A30-32
174
32
11
M 20 x 1
41
55
14
M 10
M 10
65
37.9
1810-A30-32
167
45
11
M 30 x 1.5
49
67
18
M 10
M 10
120
92.9
1810-A45-50
411
45
13.5
M 30 x 1.5
49
67
18
M 12
M 12
120
80.4
1810-A45-50
405
45
17.5
M 30 x 1.5
49
67
18
M 16
M 16
120
45.5
1810-A45-50
365
58
17.5
M 40 x 1.5
63
86
23
M 16
M 16
210
136
1810-A58-62
893
58
22
M 40 x 1.5
63
86
23
M 20
M 20
210
90
1810-A58-62
834
58
26
M 40 x 1.5
63
86
23
M 24
M 24
210
37
1810-A58-62
775
70
22
M 50 x 1.5
77
106
29
M 20
M 20
330
210
1810-A68-75
1607
70
26
M 50 x 1.5
77
106
29
M 24
M 24
330
157
1810-A68-75
1426
70
33
M 50 x 1.5
77
106
29
M 30
M 30
330
53
1810-A68-75
1354
80
26
M 60 x 2
87
126
39
M 24
M 24
495
322
1810-A80-90
2356
80
33
M 60 x 2
87
126
39
M 30
M 30
495
218
1810-A80-90
2155
80
39
M 60 x 2
87
126
39
M 36
M 36
495
101
1810-A80-90
1852

Form

  • A: ohne Kontermutter
  • AK: mit Kontermutter

Ausführung in Stahl

Stahl, 1.7225 (42 CrMo 4V) ST

verzinkt, blau passiviert

Ausführung in Edelstahl

Edelstahl nichtrostend, 1.4305

(X 10 CrNiS 18-9) NI

F1: max. Gesamtbelastbarkeit

F2: max. Belastbarkeit nach Abzug der max. Vorspannkraft

  • für Schrauben 8.8, µ = 0,125 (Stahl-Ausführung)
  • für Schrauben 6.8, µ = 0,14 (Edelstahl-Ausführung)

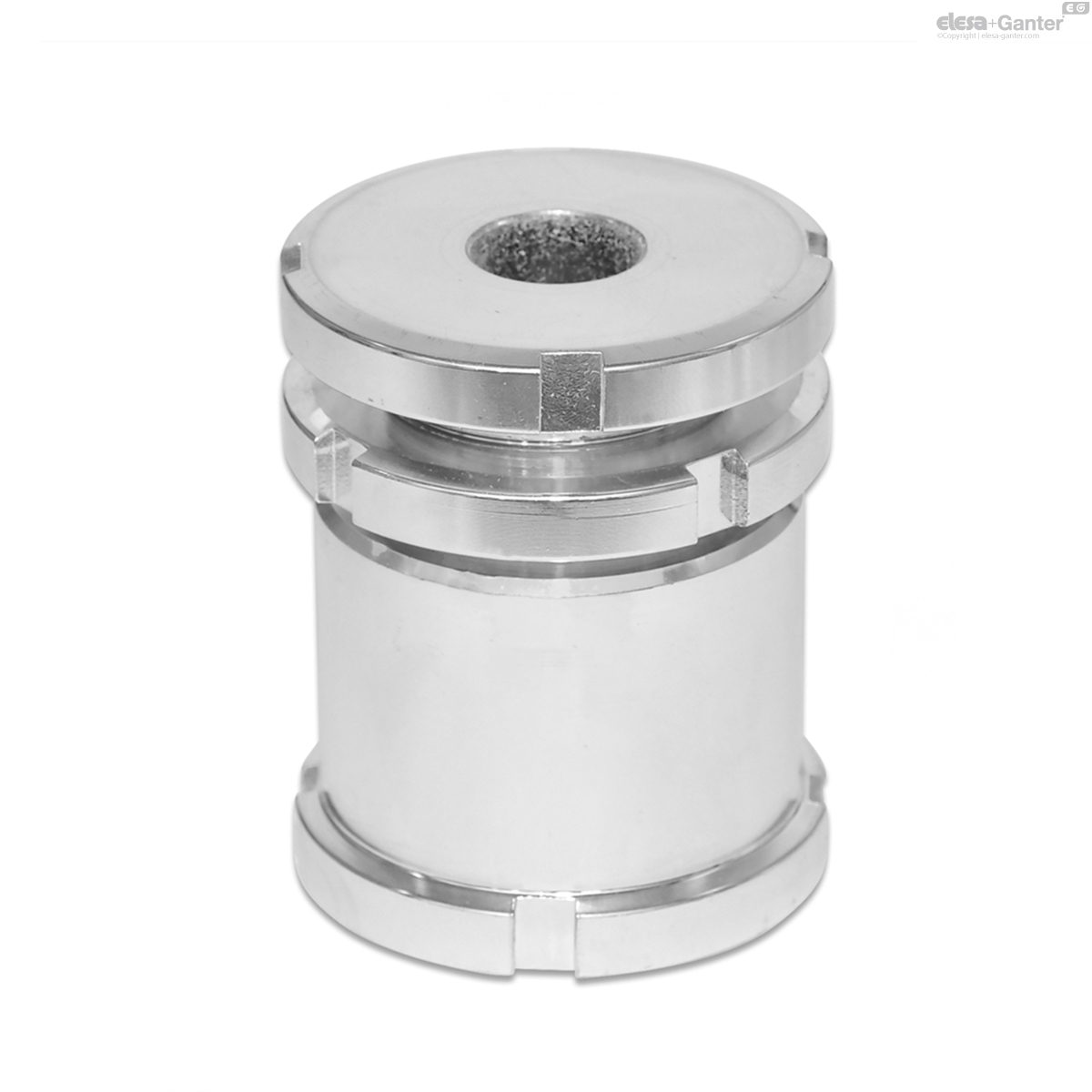

Ausgleich-Elemente GN 350 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 . Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

Normalerweise ist die Schraube durch die statische Belastung beim Anziehen der Befestigungsschraube dauerhaft gesichert.

Ist dies nicht ausreichend oder wird keine Befestigungsschraube eingesetzt, wird Form AK (mit Kontermutter) empfohlen.

  • Hakenschlüssel DIN 1810 (Bezeichnung siehe Tabelle)
