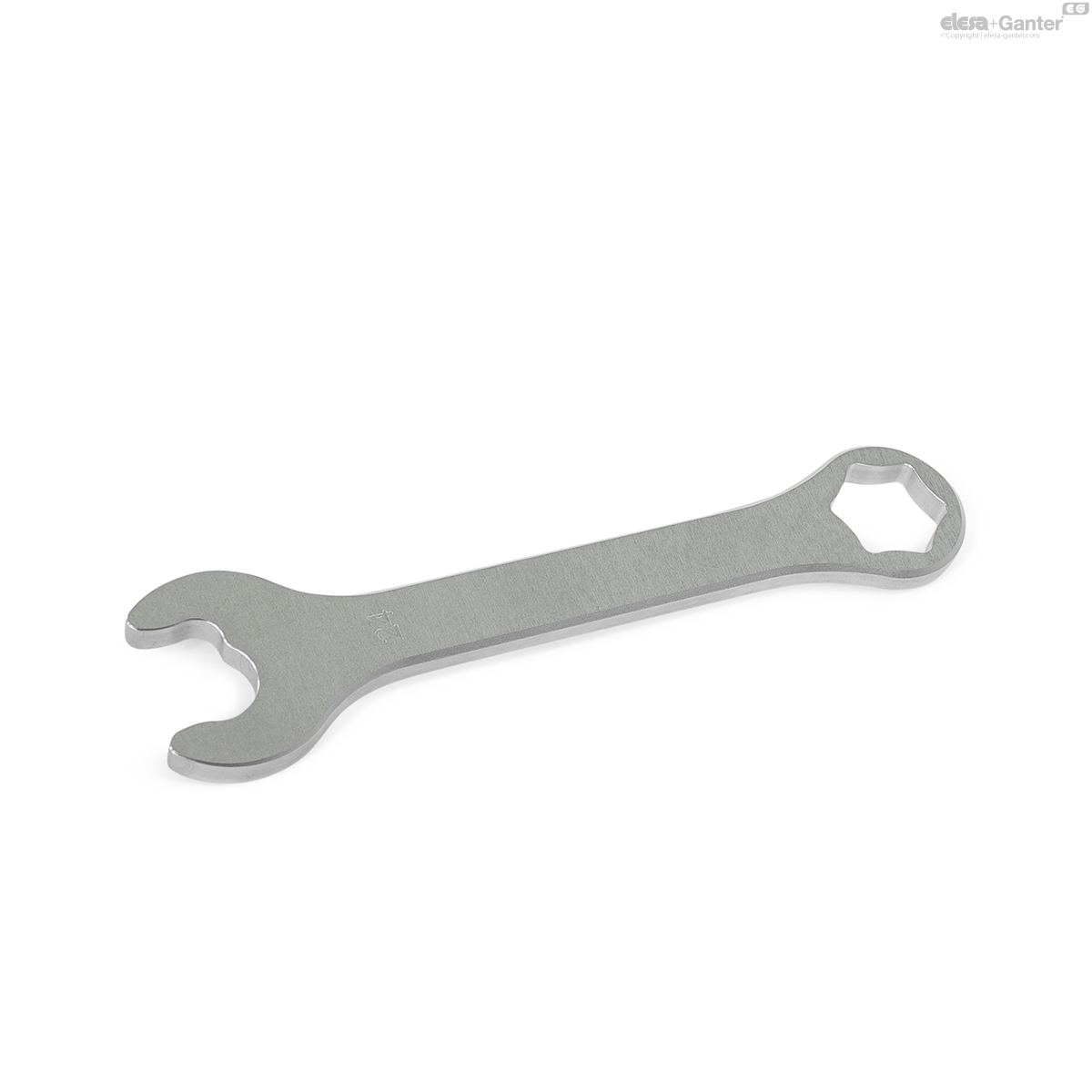

GN 3113Combinatiesleutels

Combinatiesleutels

Aluminium, voor hygiënisch ontwerp Standaardonderdelen

Technical datasheet

GN 3113

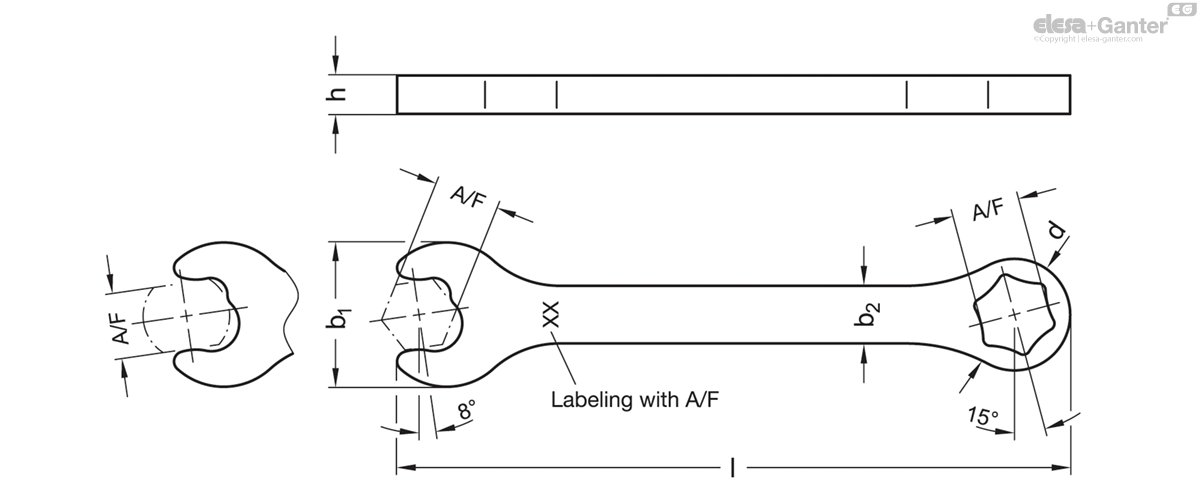

Code	A/F	b₁ ≈	b₂ ≈	d ≈	h	Length l ≈

GN 3113-RM-7-SF-ALM	7	15	6	12	5	100	9
GN 3113-RM-8-SF-ALM	8	17	7	13	5	105	10
GN 3113-RM-10-SF-ALM	10	21	9	16	5	125	15
GN 3113-RM-11-SF-ALM	11	23	9.5	18	5	135	18
GN 3113-RM-13-SF-ALM	13	27	11	21	5	150	24
GN 3113-RM-14-SF-ALM	14	30	12	23	5	155	27
GN 3113-RM-15-SF-ALM	15	32	16	24	6	160	36
GN 3113-RM-16-SF-ALM	16	33	14	26	6	165	39
GN 3113-RM-17-SF-ALM	17	36	15	28	6	170	43
GN 3113-RM-18-SF-ALM	18	38	15	29	6	175	47
GN 3113-RM-19-SF-ALM	19	40	17	31	6	180	52
GN 3113-RM-22-SF-ALM	22	46	19	36	8	185	79
GN 3113-RM-24-SF-ALM	24	50	21	39	8	200	94
GN 3113-RM-27-SF-ALM	27	56	23	44	8	220	117
GN 3113-RM-30-SF-ALM	30	63	26	48	10	240	176

Specification
Information

Coding

Coding RM: Open-ended combination wrench

Type

Type SF: Hex, flat

Aluminum AL

Matte finish M

Tumbled for A/F 7 ... A/F 19

Chamfered for A/F 22 ... A/F 30

Combination wrenches GN 3113 are used to assemble and adjust Hygienic Design standard parts with two or six wrench flats.

In conjunction with the aluminum material used, the rounded geometry of the wrench surfaces transfers the torque to the screw head without causing damage.

The combination wrenches are designed for manual operation with moderate torques.

Gerelateerde producten

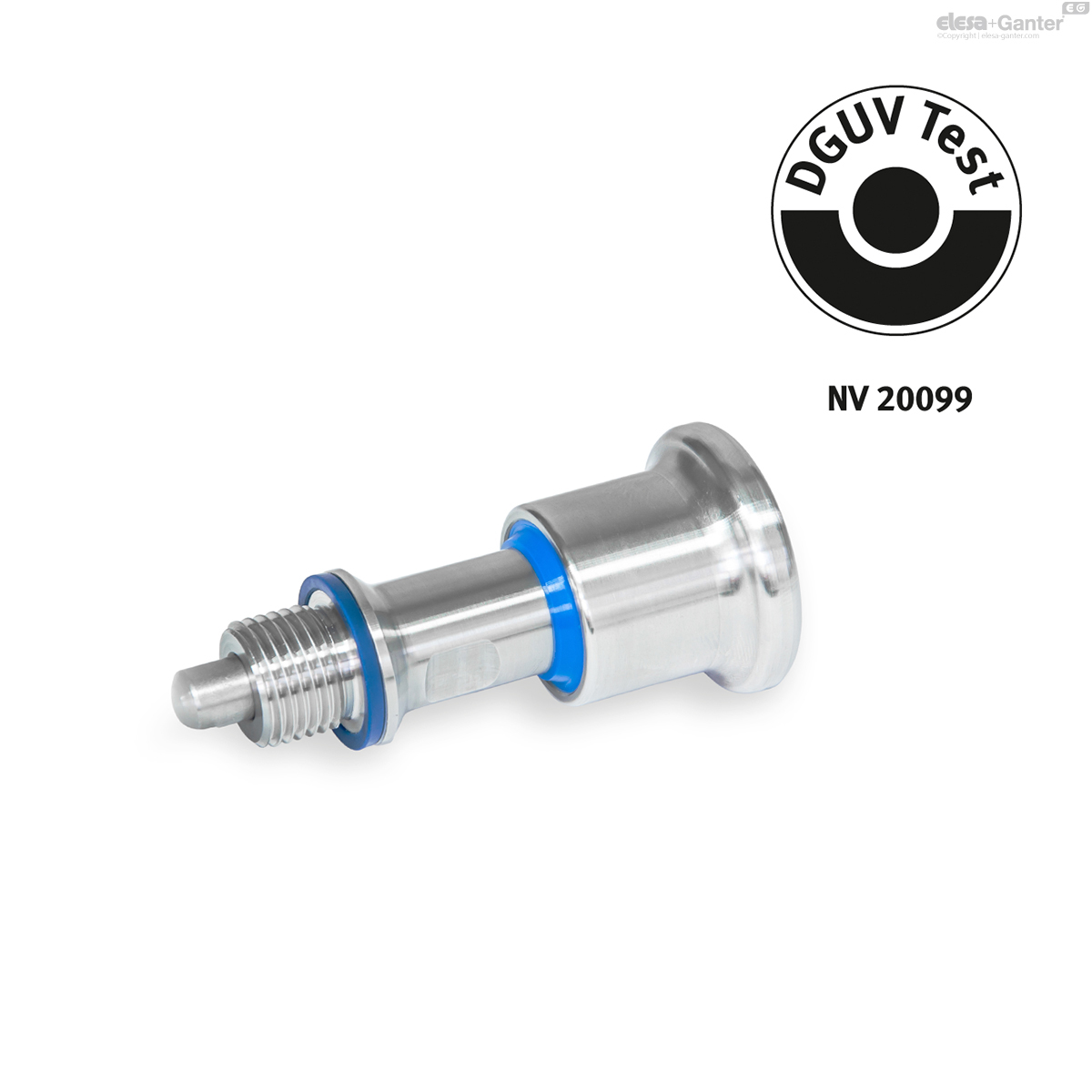

Bedieningszijde in Hygienic Design (hygiëne aan voorzijde)
