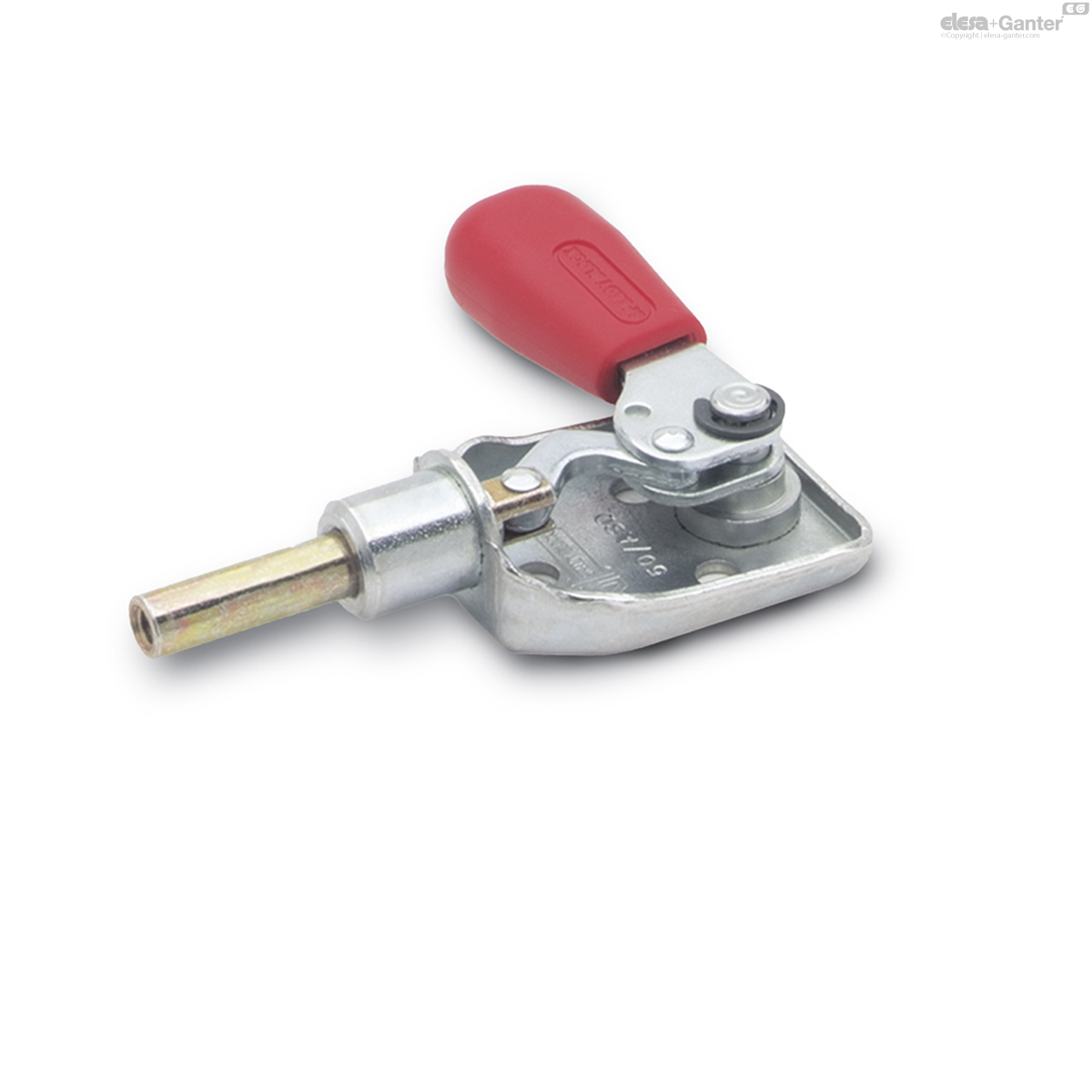

GN 841Push-pull-type spanklemmen

Push-pull-type spanklemmen

voor klemming via schuifstang

  • Icons/__logo__RoHS__.png
Push-pull-type spanklemmen
Push-pull-type spanklemmen

GN 841

Reset

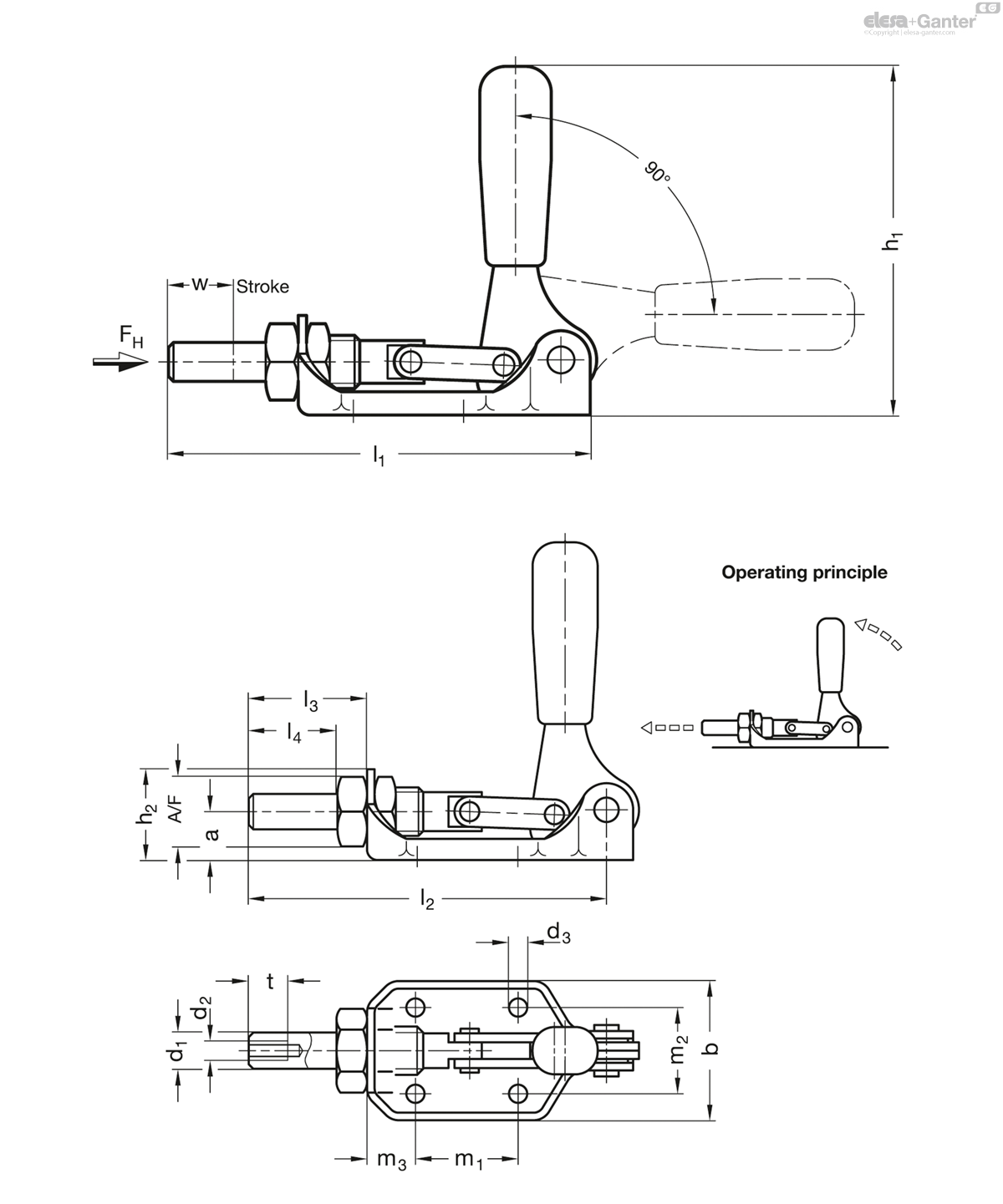

Code
Size
FH in N
a
b
d1
d2
d3
h1 ≈
h2
l1 ≈
l2 ≈
l3 ≈
GN 841-120-AS
120
3600
17
48
12
M 6
5.5
111
31
130
121
40
GN 841-300-AS
300
7200
20
58
14
M 8
6.5
140
36
167
155
57
  • Icons/__logo__SPEEDYBLOCK__.png

Type

  • Type AS: Sheet metal body

Parts in sheet metal

Case-hardened Steel C10

zinc plated, blue passivated

Plunger

Steel St 37

zinc plated, blue passivated

Plunger guide bushing

Brass

zinc plated, blue passivated

All moving parts

lubricated with special grease

Hand grip

High quality, oil resistant red plastic

  • Spindle assemblies
Gerelateerde producten

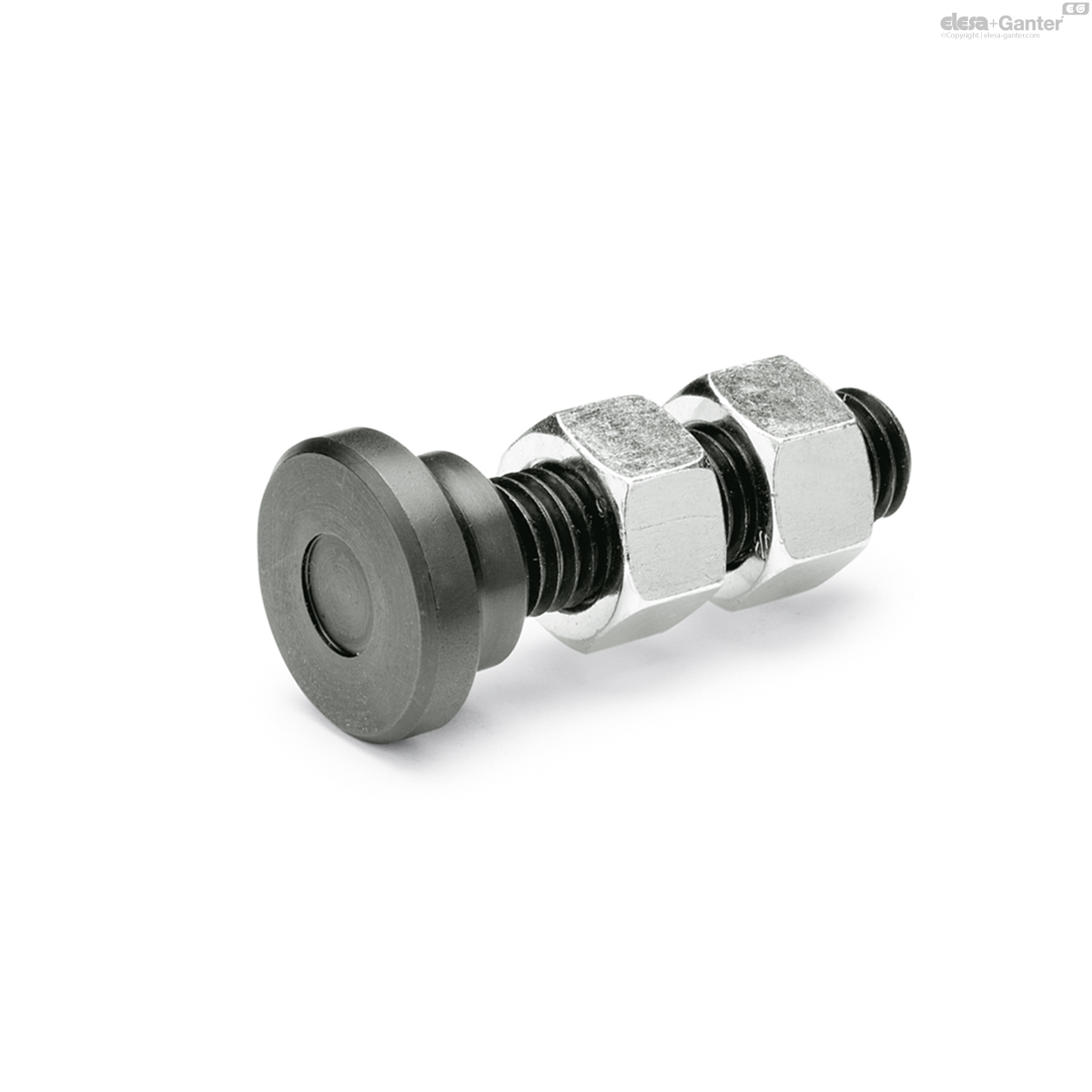

Aandrukbouten voor snelspanners

GN 802

Aandrukbouten voor snelspanners met zwenkbaar stalen drukstuk

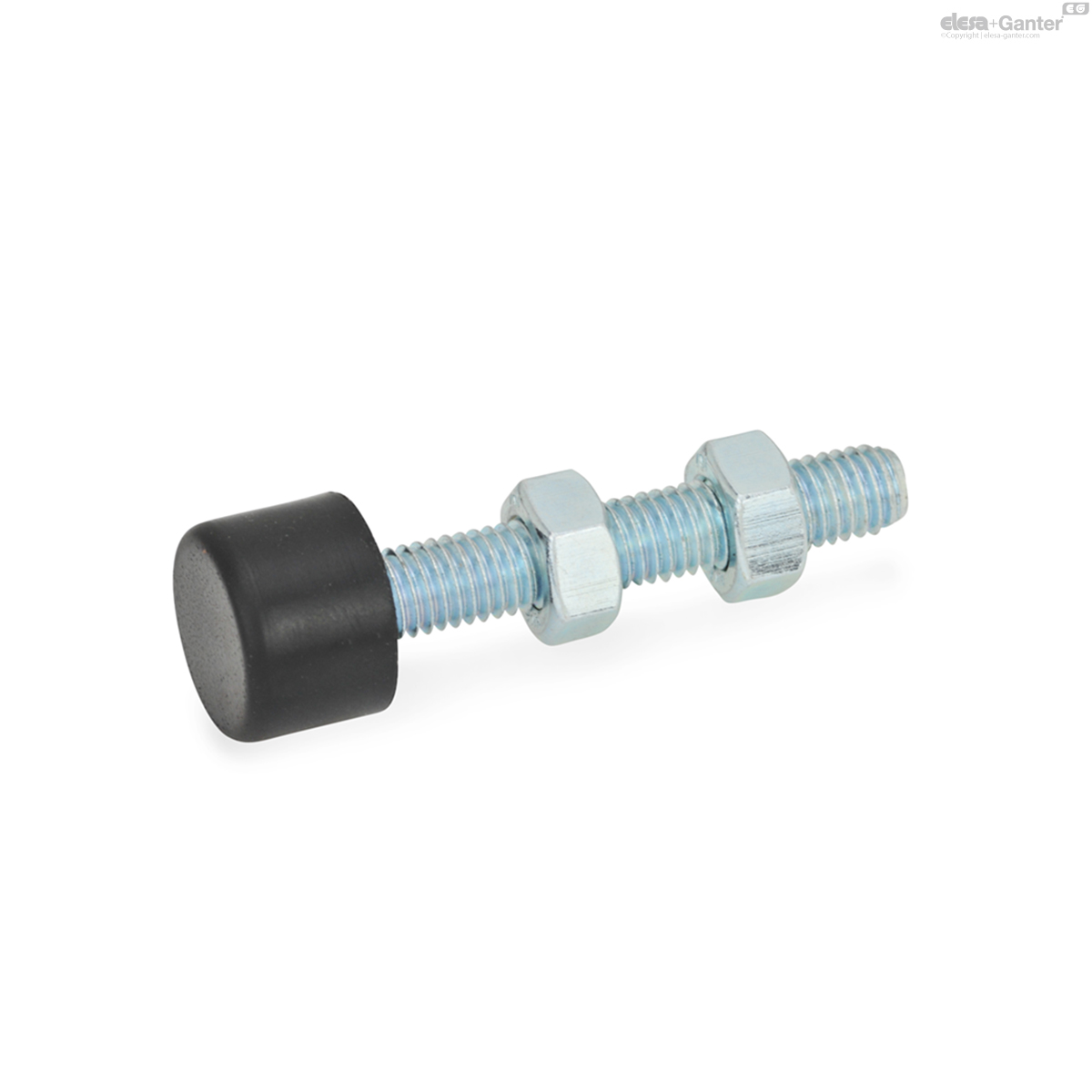

Staal

GN 807

Klemschroeven Staal/roestvrij staal, met/zonder beschermdop

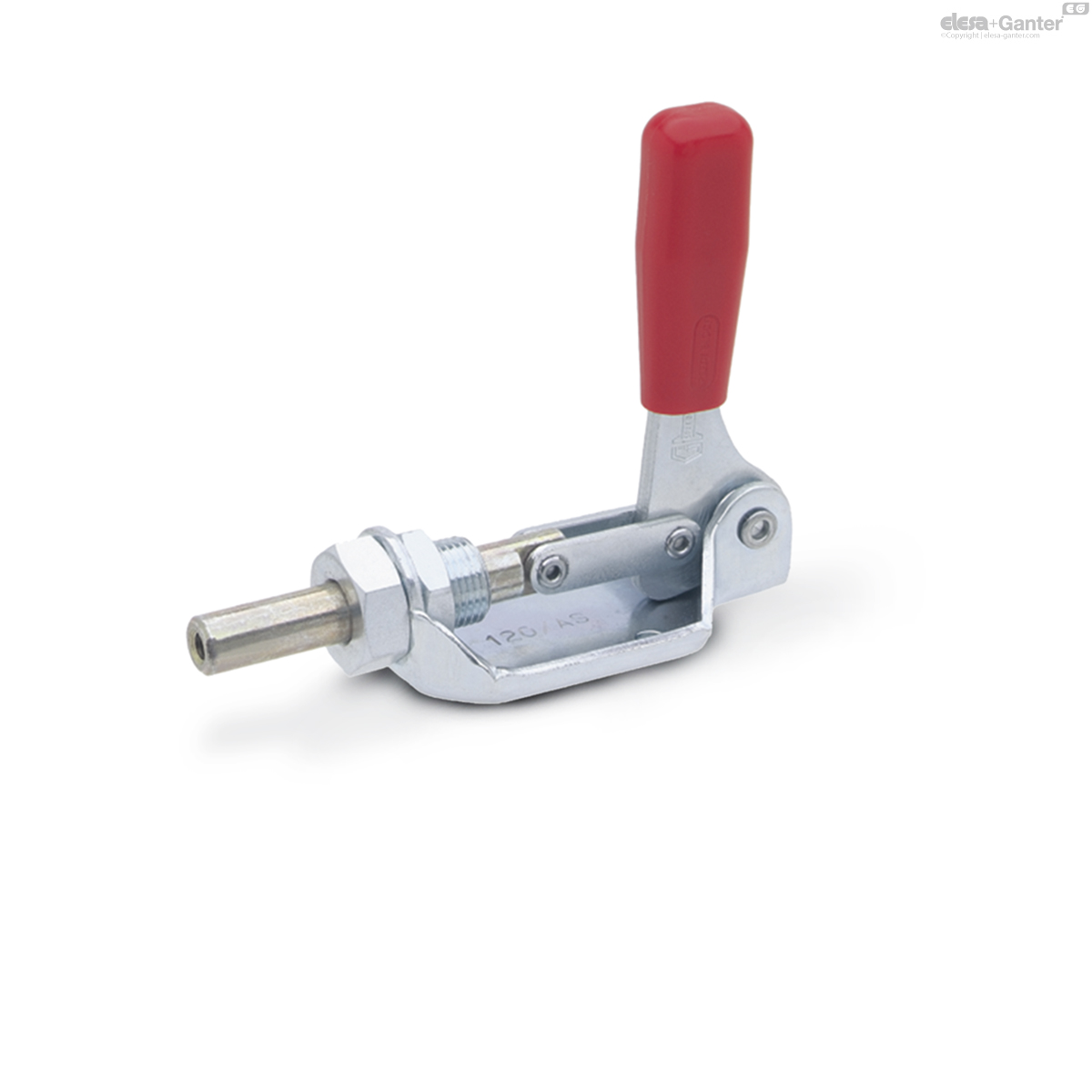

Push-pull-type spanklemmen

GN 840

Push-pull-type spanklemmen voor klemming via schuifstang

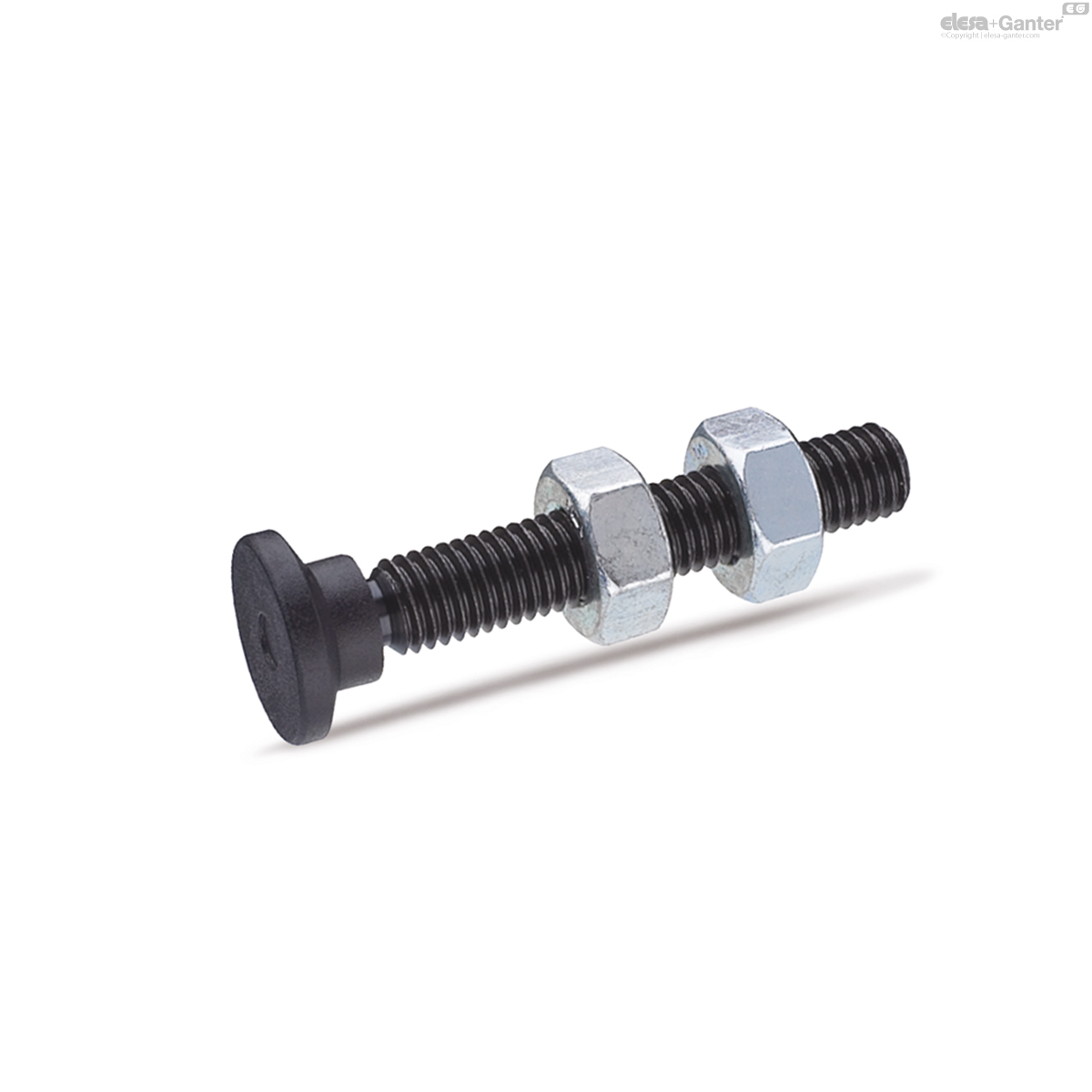

Staal

GN 843.1

Push-pull-type spanklemmen Staal / roestvrij staal, voor push-pull-klemming

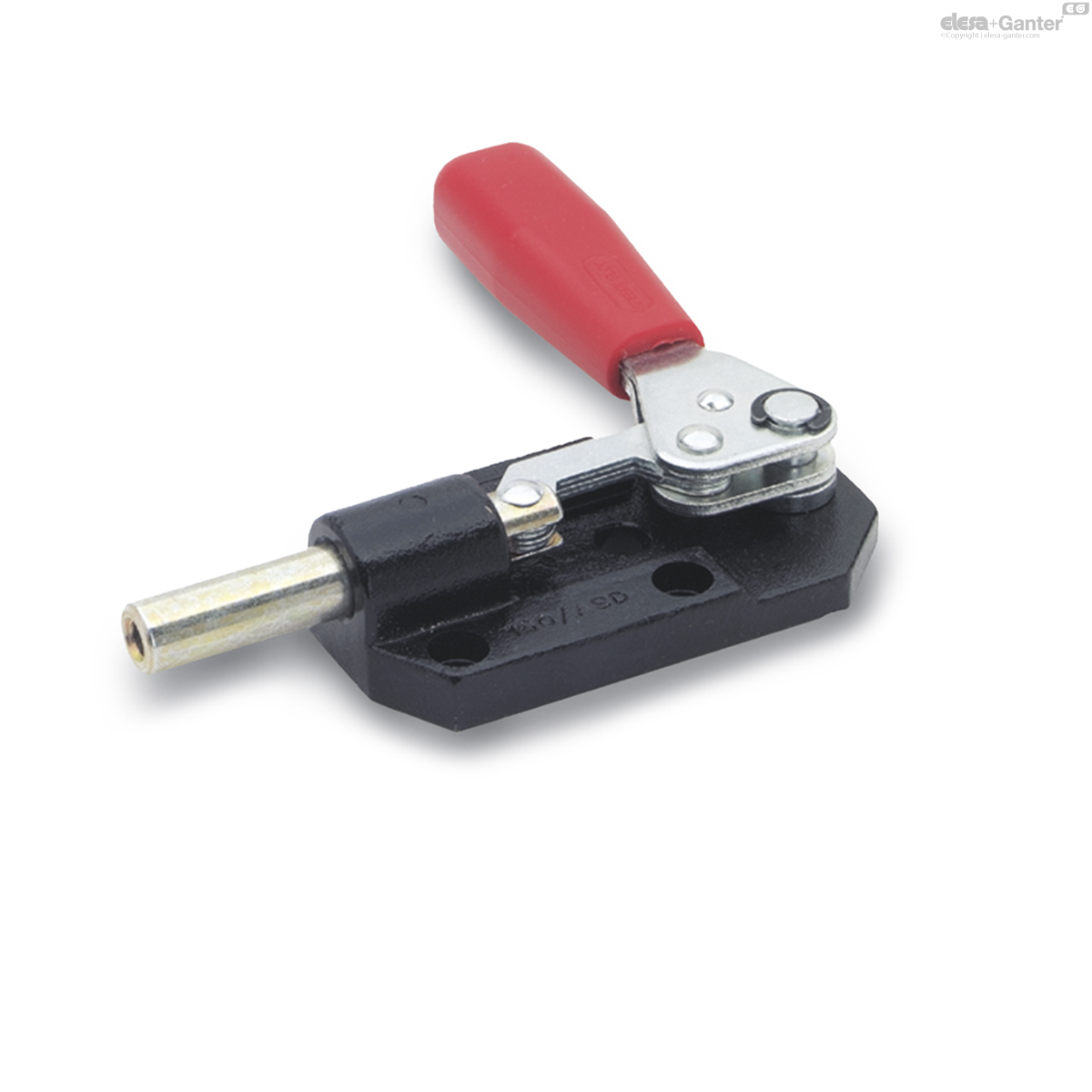

Zware push-pull type spanklemmen
