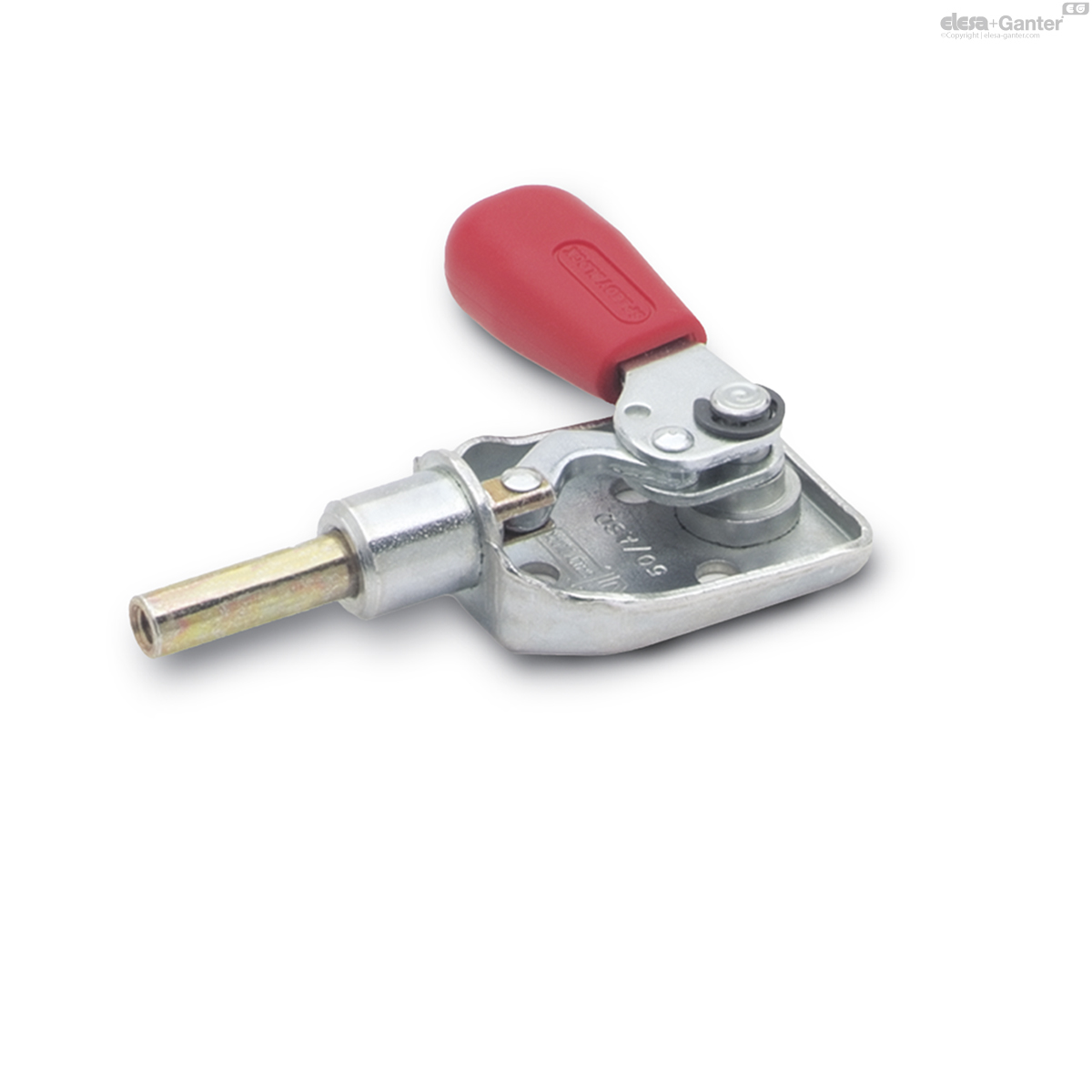

GN 840Push-pull-type spanklemmen

Push-pull-type spanklemmen

voor klemming via schuifstang

  • Icons/__logo__RoHS__.png
Push-pull-type spanklemmen
Push-pull-type spanklemmen

GN 840

Reset
Code
Size
FH in N
a
b
d1
d2
d3
d4
h1 ≈
h2
l1 ≈
l2 ≈
GN 840-50-ASD
50
800
10
17.5
6.5
M 4
12
4.3
45.2
30.5
73
64.5
GN 840-50-ASS
50
800
10
17.5
6.5
M 4
12
4.3
45.2
30.5
73
64.5
  • Icons/__logo__SPEEDYBLOCK__.png

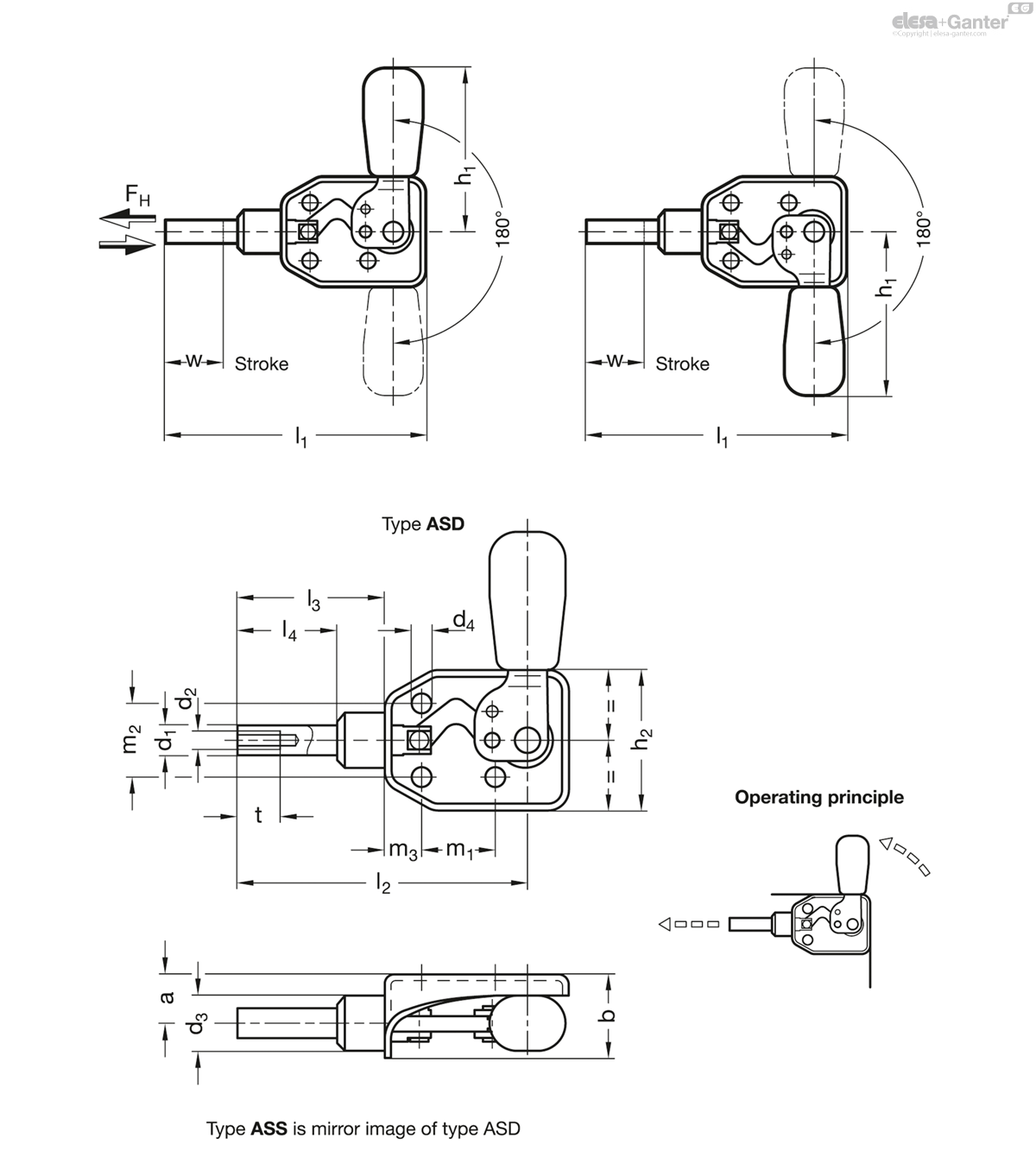

Types

  • Type ASD: Clamping by turning handle counter-clockwise
  • Type ASS: Clamping by turning handle clockwise

Parts in sheet metal

Case-hardened Steel C10

zinc plated, blue passivated

Plunger

Steel St 37

zinc plated, blue passivated

Plunger guide bushing

Steel St 37

zinc plated, blue passivated

All moving parts

lubricated with special grease

Hand grip

High quality, oil resistant red plastic

GN 840 push-pull type toggle clamps are known for their extremely low height regardless of the position of the operating handle.

  • Spindle assemblies
