CMM-ALScharnieren

Scharnieren

Aluminium

  • Icons/__logo__RoHS__.png
Scharnieren
Scharnieren Scharnieren Scharnieren
Scharnieren

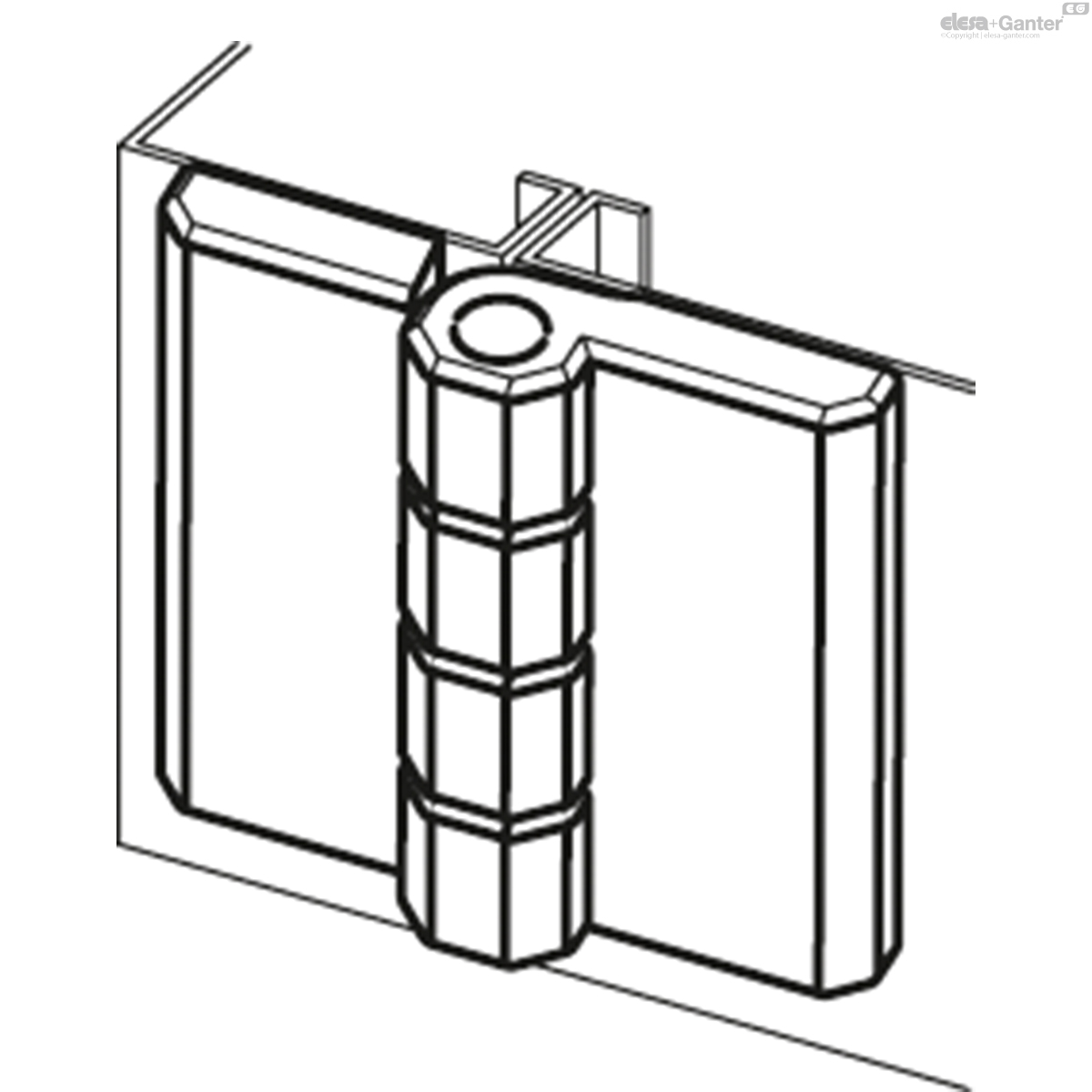

CMM-AL

Code
Omschrijving
L
d3
d4
f
H
h1
h2
b1
d
CMM-AL-40-SH-5
40
5.5
11
25
10.5
5.5
5
14
4
24
CMM-AL-50-SH-5
50
5.5
11
30
12.5
6.5
6
17
6
49
CMM-AL-50-SH-6
50
6.5
13.5
30
12.5
6.5
6
17
6
48
CMM-AL-60-SH-8
60
8.5
18
36
16.5
8.5
8
20.5
8
91

Material

Anodised aluminium, natural colour, matte finish.

Rotating pin

AISI 304 stainless steel.

Standard execution

Pass-through holes for countersunk head screws.

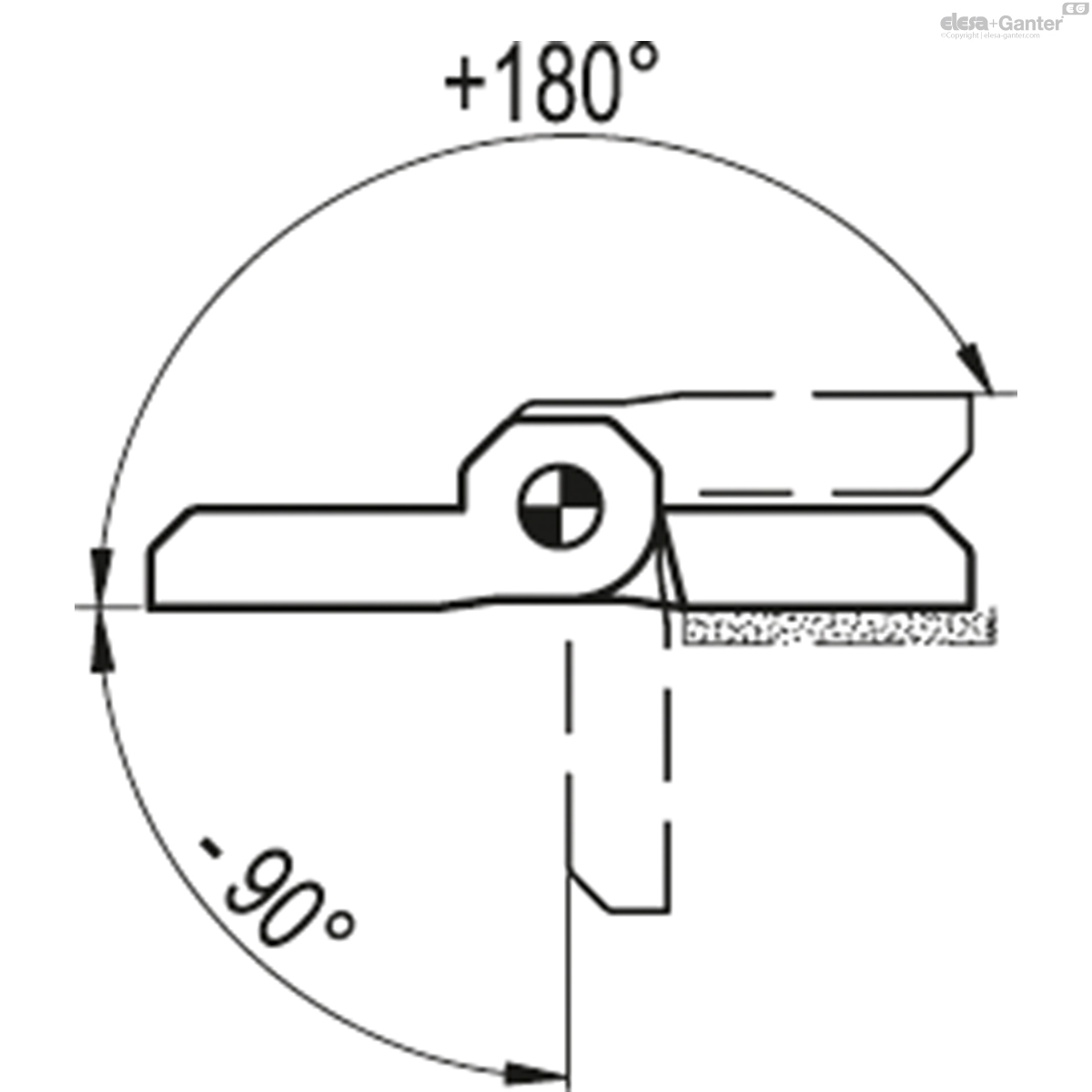

Rotation angle (approximate value)

Max 270° (-90° and +180° being 0° the condition where the two interconnected surfaces are on the same plane).

Do not exceed the rotation angle limit so as not to prejudice the hinge mechanical performance.
