DIN 908-A4Schroefdraaddoppen

Roestvrij staal

Staal, verzinkt

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents

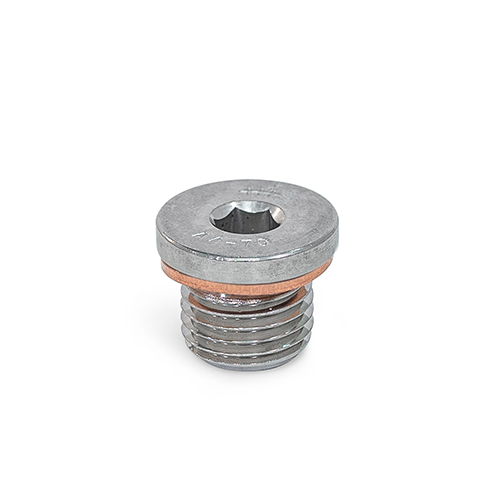

Roestvrij staal
Roestvrij staal
DIN 908-ST
Staal
DIN 908-A4
Roestvrij staal
A
AC
AN
AA

DIN 908-A4

Reset
Code
d1
d2 h14
d3
d4
l1 ±0.2
l2 +0.5
s
A/F
DIN 908-A4-M8x1-AA
M 8 x 1
12
8.3
11.5
8
3
1
4
5
DIN 908-A4-M10x1-AA
M 10 x 1
14
10.3
13.5
8
3
1
5
7
DIN 908-A4-M12x1,5-AA
M 12 x 1.5
17
12.3
16
12
3
1.5
6
12
DIN 908-A4-M14x1,5-AA
M 14 x 1.5
19
14.3
18
12
3
1.5
6
17
DIN 908-A4-M16x1,5-AA
M 16 x 1.5
21
16.3
20
12
3
1.5
8
22
DIN 908-A4-M18x1,5-AA
M 18 x 1.5
23
18.3
22
12
4
1.5
8
31
DIN 908-A4-M20x1,5-AA
M 20 x 1.5
25
20.3
24
14
4
1.5
10
40
DIN 908-A4-M22x1,5-AA
M 22 x 1.5
27
22.3
27
14
4
1.5
10
48
DIN 908-A4-M24x1,5-AA
M 24 x 1.5
29
24.3
29
14
4
2
12
56
DIN 908-A4-G1/8-AA
G 1/8
14
10
13.5
8
3
1
5
7
DIN 908-A4-G1/4-AA
G 1/4
18
13.4
18
12
3
1.5
6
14
DIN 908-A4-G3/8-AA
G 3/8
22
17
21
12
3
1.5
8
24
DIN 908-A4-G1/2-AA
G 1/2
26
21.3
26
14
4
1.5
10
43
DIN 908-A4-G3/4-AA
G 3/4
32
26.7
32
16
4
2
12
77
DIN 908-A4-G1-AA
G 1
39
33.5
39
16
5
2
17
124
DIN 908-A4-G11/4-AA
G 1 1/4
49
42.2
49
16
5
2
22
177
DIN 908-A4-G11/2-AA
G 1 1/2
55
48.1
55
16
5
2
24
245

Types

  • Type A: Without sealing ring
  • Type AC: With sealing ring in copper
  • Type AA: With sealing ring in aluminum
  • Type AN: With sealing ring in stainless steel

Threaded plug

  • Steel ST
  • Zinc plated, blue passivated
  • Property class 5.8
  • Stainless steel AISI 316 / AISI 316Ti A4

Sealing ring DIN 7603

for type AC / AA / AN

Threaded plugs DIN 908 are used, for example, on filling, drain or inspection openings of gear boxes and hydraulic tanks.
