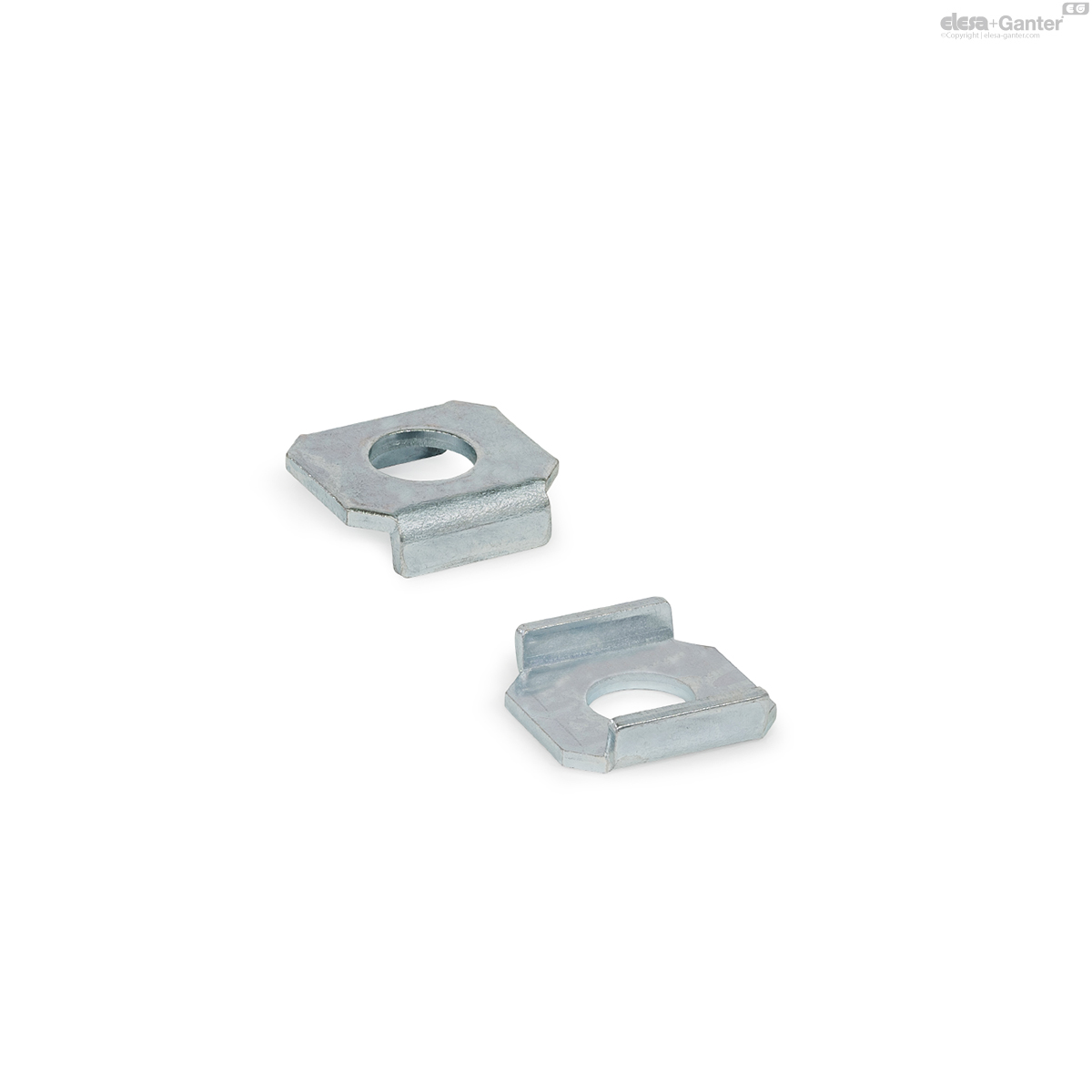

898-5-ST GN 898-ST Staal

898-5-ST

GN 898-ST Staal

Staal / roestvrij staal, voor tuimelklemmen
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__SPEEDYBLOCK__.png

Op voorraad Alle maten en varianten van GN 898

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 898-5-ST
d
Nominal size
5
d Actual dimension
5.5
b
9.8
h
3.5
l1
12
l2
7.5
s
1
For toggle clamps
GN 810
GN 810.1
GN 810.3
GN 810.4
GN 812.1
75
For toggle clamps
GN 820
GN 820.1
GN 820.3
GN 820.4
75
For toggle clamps
GN 820.6
80
2

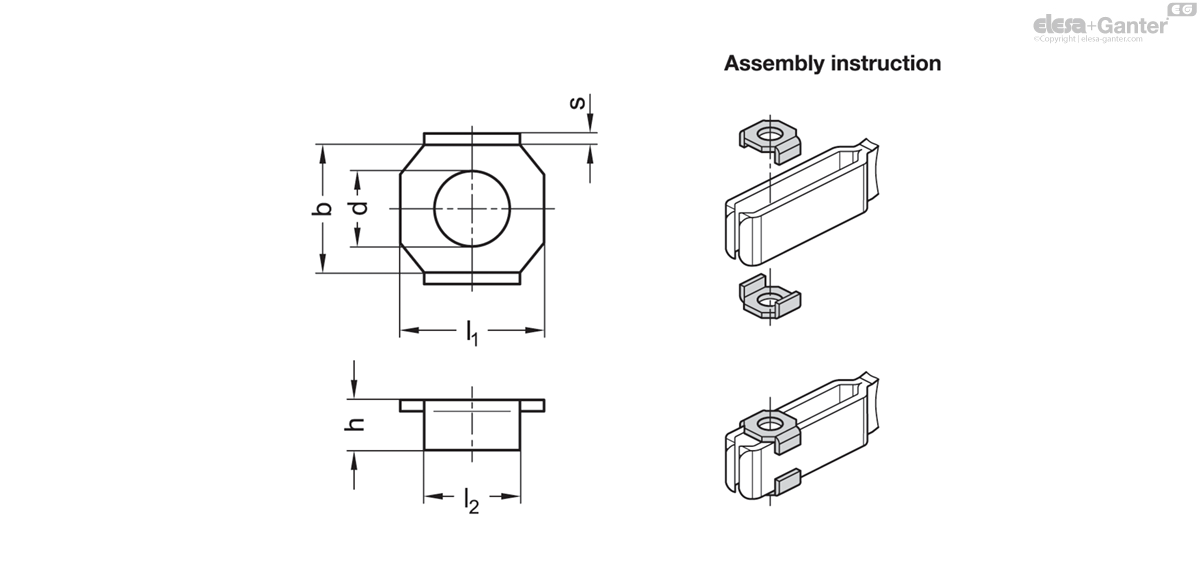

898-5-ST drawing
  • Steel ST
  • Zinc plated, blue passivated
  • Stainless steel AISI 304 NI

Flanged washers GN 898 are used to attach and position pressure elements on toggle clamps with open clamping arm. The corresponding toggle clamps are listed in the table.
