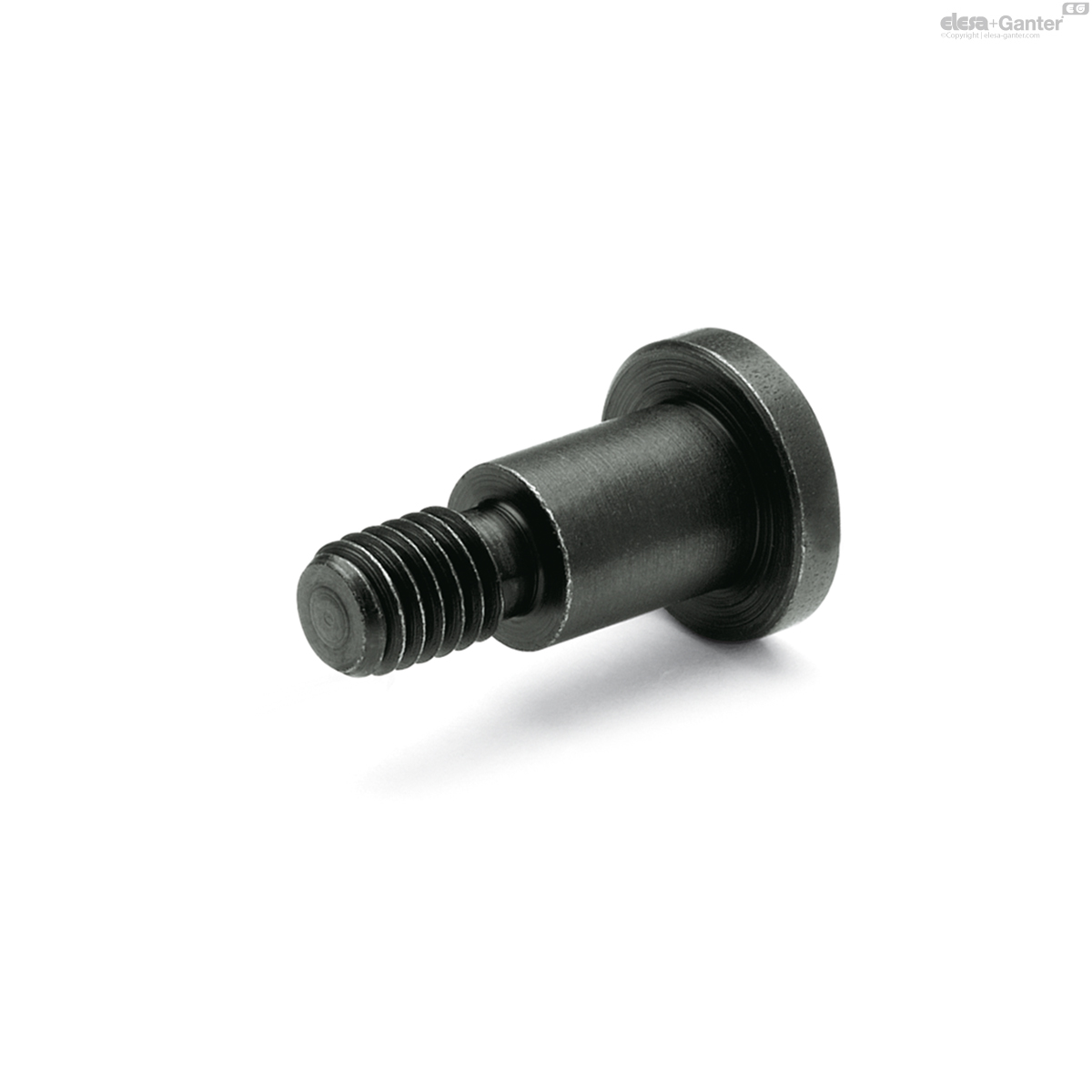

732.1-M6-8-9-ST GN 732.1 Staal

732.1-M6-8-9-ST

GN 732.1 Staal

Staal / RVS
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 732.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 732.1-M6-8-9-ST
d1
M 6
d2
8 -0.05/-0.08
l1 +0.20/+0.13
9
d3
14
l2
8
l3
4
s
4
9
732.1-M6-8-9-ST drawing
  • Steel ST
  • Property class 5.8
  • Blackened
  • Case-hardened (all round depth 0.2 to 0.4 mm)

Stainless steel AISI 303 NI

The dimensions d2 / l1 of the cylinder head shoulder bolts GN 732.1 permit a use as bearing pin for swing bolts DIN 444 , swing bolts GN 1524  swing nuts GN 444.2  and hubs with eccentrical cam GN 919 .
