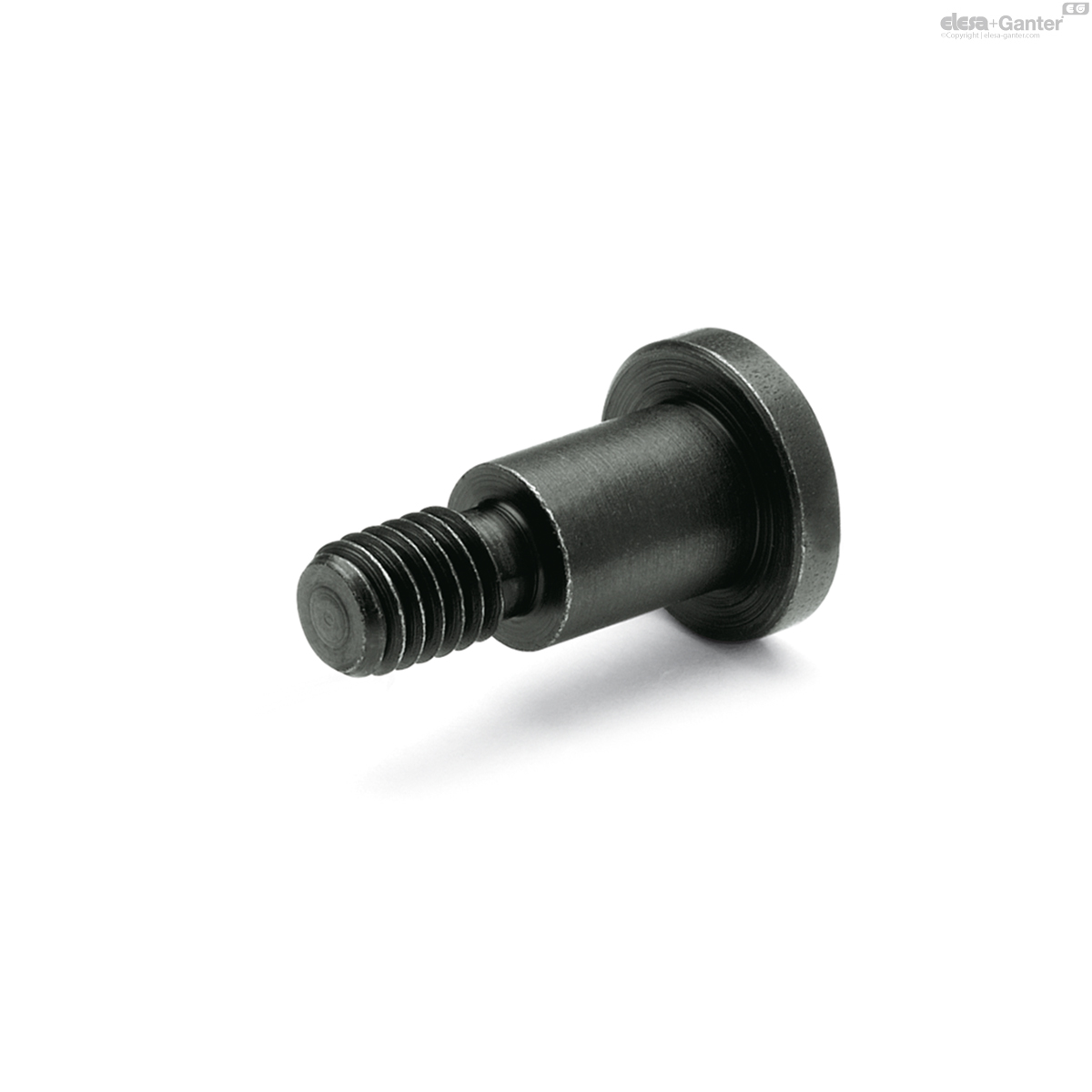

GN 732.1Passchroeven met cilinderkop

Staal

Staal / RVS

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Staal
Staal
Staal
GN 732.1
Staal

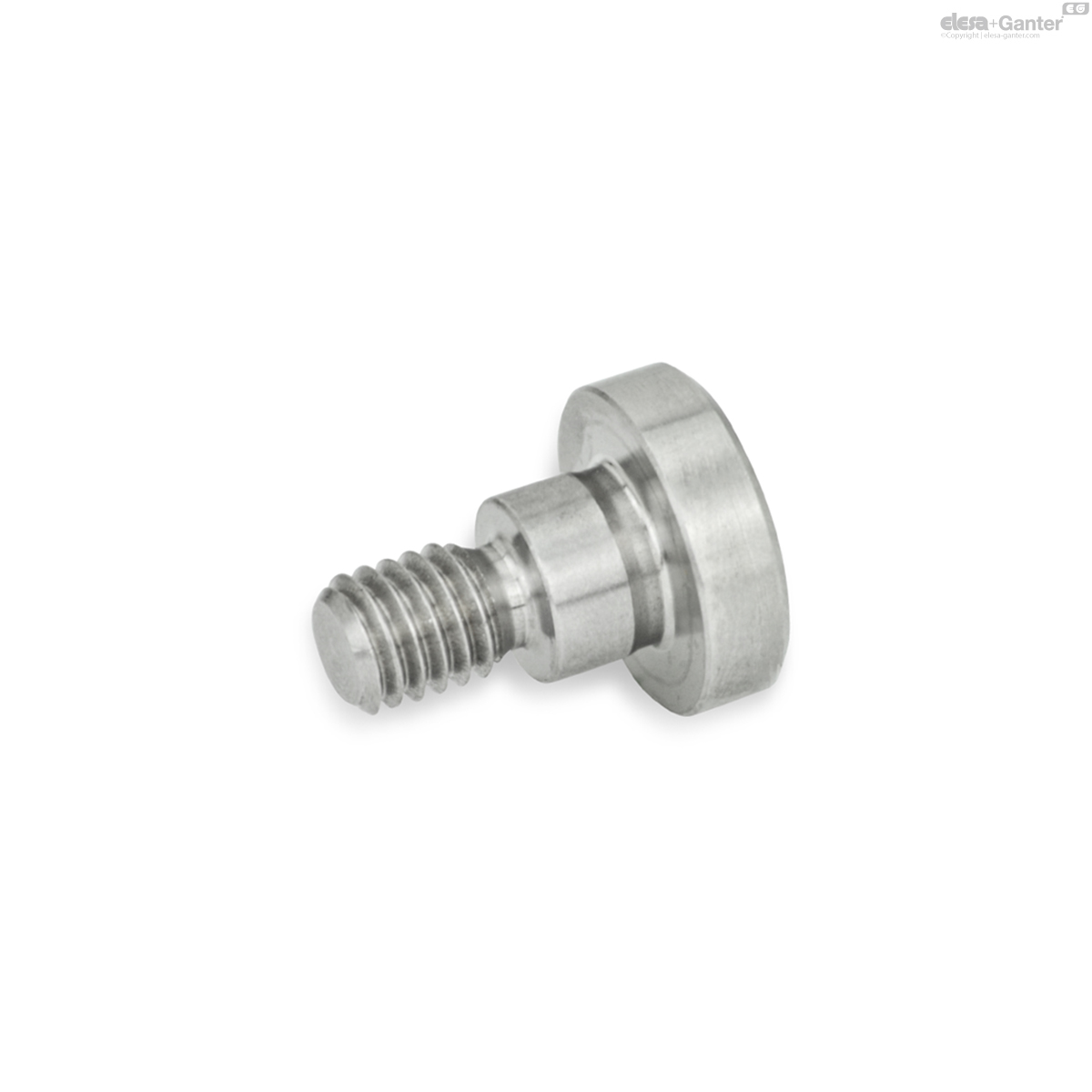

Roestvrij staal
GN 732.1-NI
Roestvrij staal

GN 732.1

Code
d1
d2
l1 +0.20/+0.13
d3
l2
l3
s
M 5
6 -0.03 /-0.05
5
12
7
3
3
5
M 5
6 -0.03 /-0.05
6
12
7
3
3
5
M 5
6 -0.03 /-0.05
7
12
7
3
3
5
M 5
6 -0.03 /-0.05
8
12
7
3
3
5
M 6
8 -0.05/-0.08
5
14
8
4
4
8
M 6
8 -0.05/-0.08
6
14
8
4
4
8
M 6
8 -0.05/-0.08
8
14
8
4
4
9
M 6
8 -0.05/-0.08
9
14
8
4
4
9
M 6
8 -0.05/-0.08
10
14
8
4
4
10
M 6
8 -0.05/-0.08
12
14
8
4
4
10
M 6
8 -0.05/-0.08
13
14
8
4
4
8
M 8
10 -0.05/-0.08
8
16
11
5
5
15
M 8
10 -0.05/-0.08
10
16
11
5
5
16
M 8
10 -0.05/-0.08
12
16
11
5
5
18
M 8
10 -0.05/-0.08
14
16
11
5
5
19
M 8
10 -0.05/-0.08
15
16
11
5
5
18
M 10
12 -0.05/-0.08
12
19
13
6
6
28
M 10
12 -0.05/-0.08
14
19
13
6
6
30
M 10
12 -0.05/-0.08
16
19
13
6
6
26
M 10
12 -0.05/-0.08
17
19
13
6
6
33
M 12
14 -0.05/-0.08
14
22
16
8
8
48
M 12
14 -0.05/-0.08
16
22
16
8
8
50
M 12
14 -0.05/-0.08
18
22
16
8
8
53
M 14
16 -0.05/-0.08
17
25
19
8
8
72
M 14
16 -0.05/-0.08
18
25
19
8
8
73
  • Steel ST
  • Property class 5.8
  • Blackened
  • Case-hardened (all round depth 0.2 to 0.4 mm)

Stainless steel AISI 303 NI

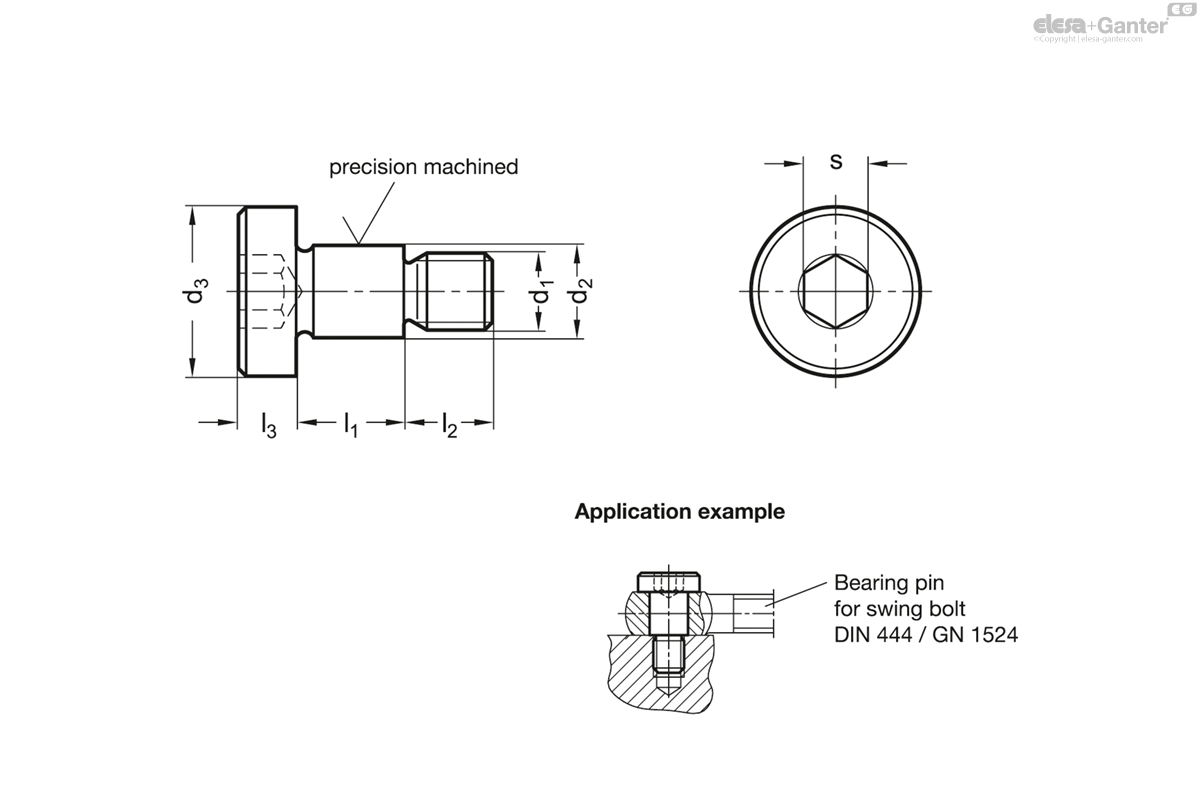

The dimensions d2 / l1 of the cylinder head shoulder bolts GN 732.1 permit a use as bearing pin for swing bolts DIN 444 , swing bolts GN 1524  swing nuts GN 444.2  and hubs with eccentrical cam GN 919 .

Gerelateerde producten
Staal

DIN 444

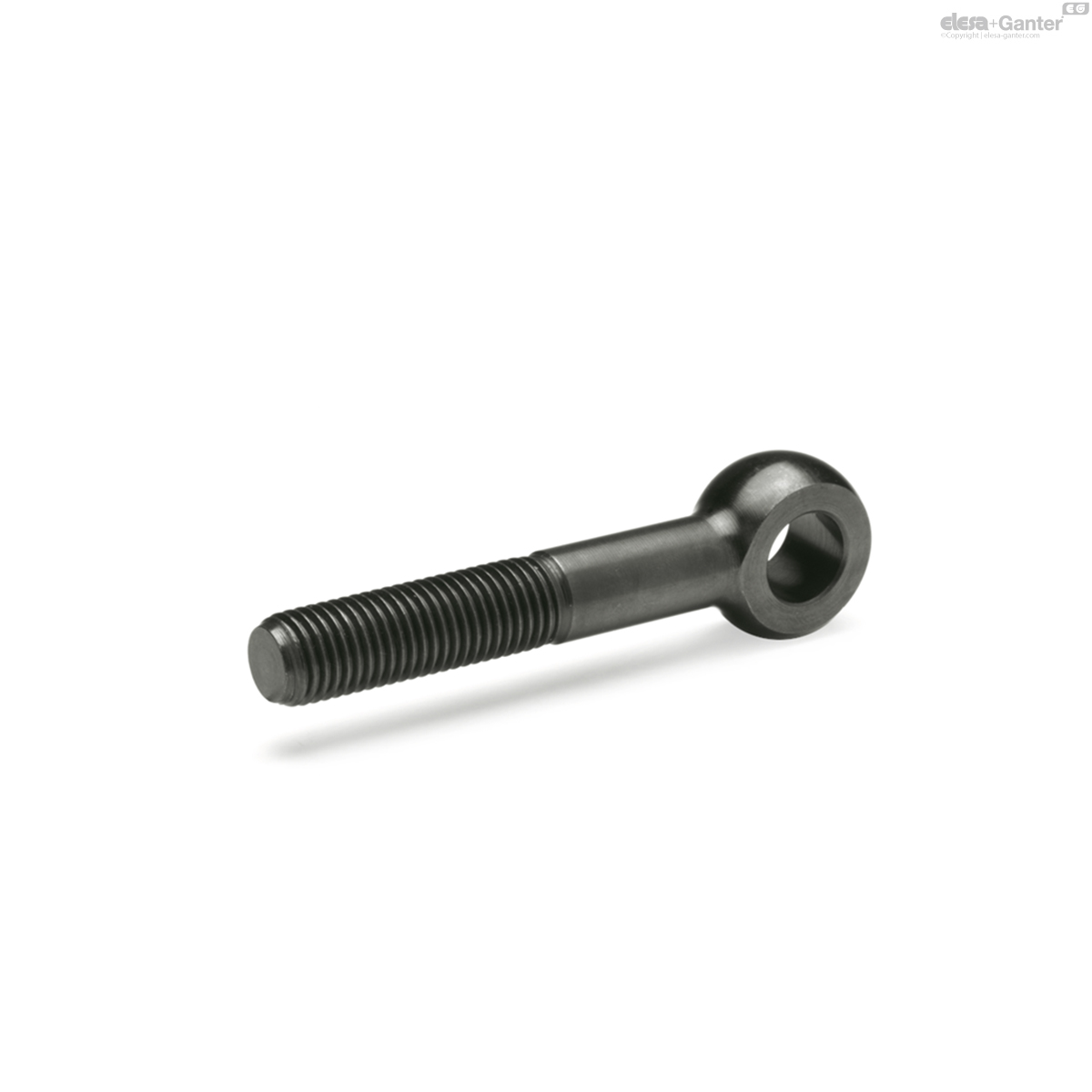

Zwenkbouten Staal / RVS

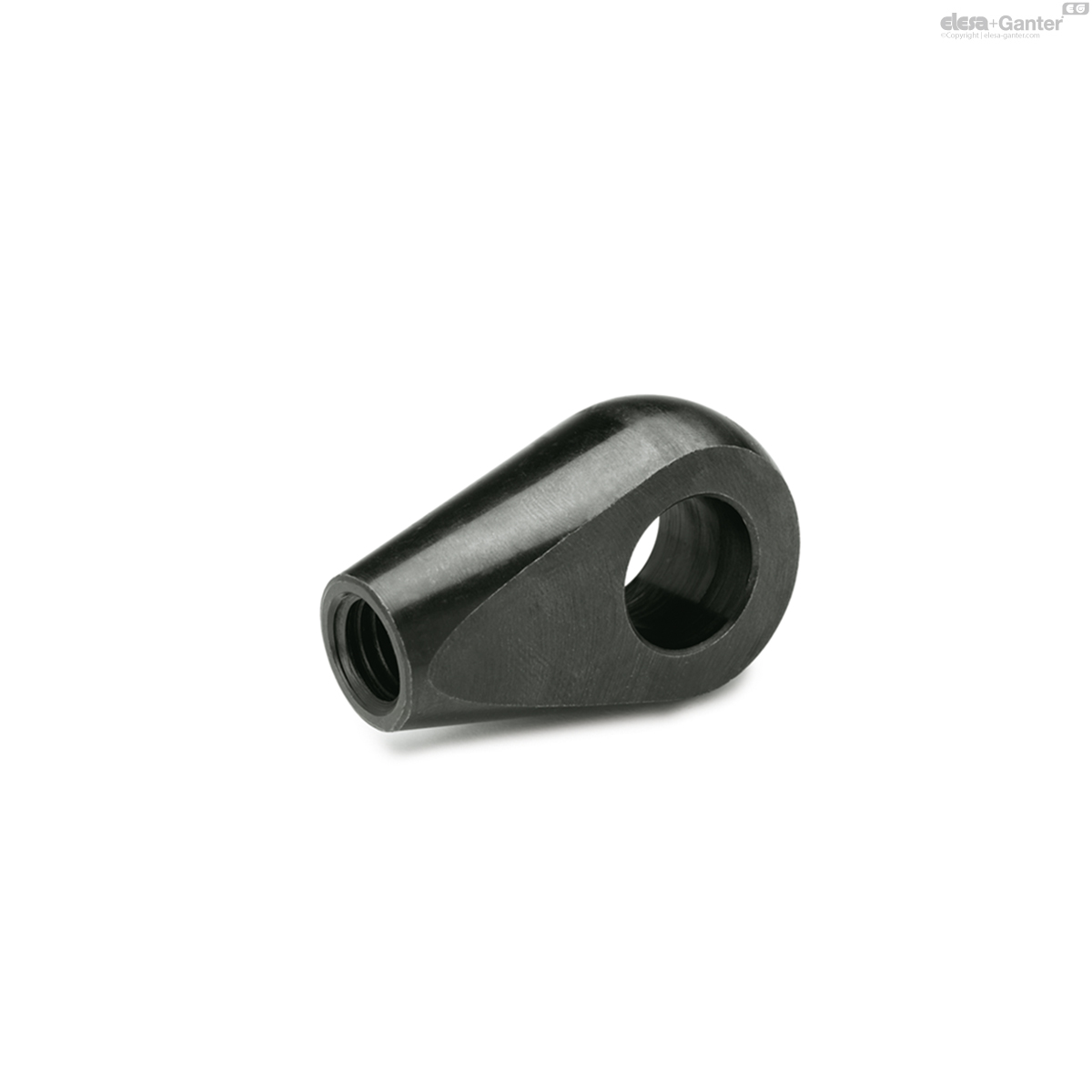

Zwenkmoeren

GN 444.2

Zwenkmoeren

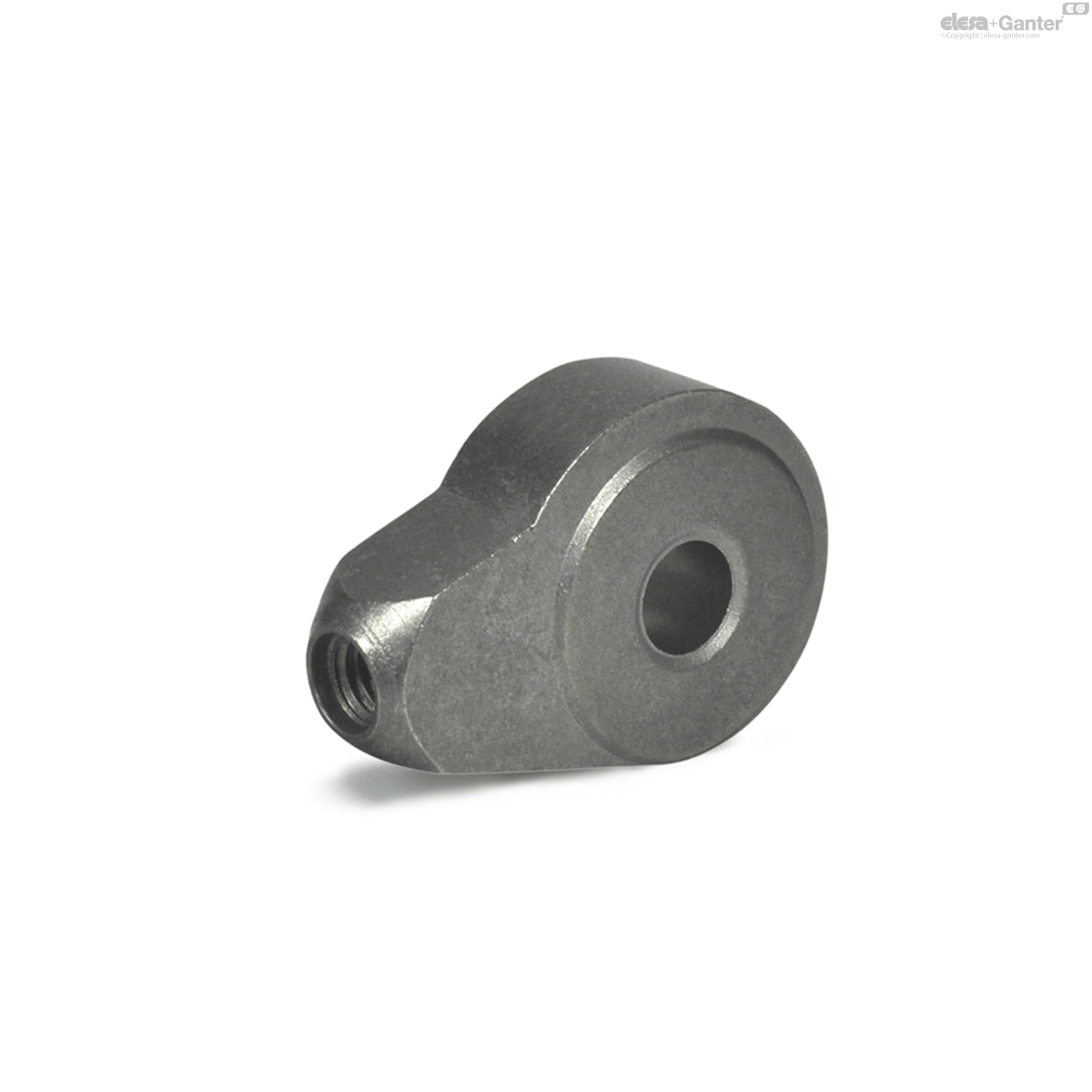

Naven met spiraalexcenter

GN 919

Naven met spiraalexcenter Staal
Staal

ISO 7379

Passchroeven Staal/roestvast met kraag
