558-75-B16 GN 558-B Zonder spiebaan

558-75-B16

GN 558-B Zonder spiebaan

Gietijzer
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 558

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 558-75-B16
Length l
75
d1 H7 bore
16
d2
32
h
24
b P9
5
t
17.3
510
558-75-B16 drawing

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-2 P9

Body

Cast iron (GGG)

  • Hub machined, flash
  • Ground, shot-blasted

Handle

Steel, blackened

Indexing pin

Steel, hardened

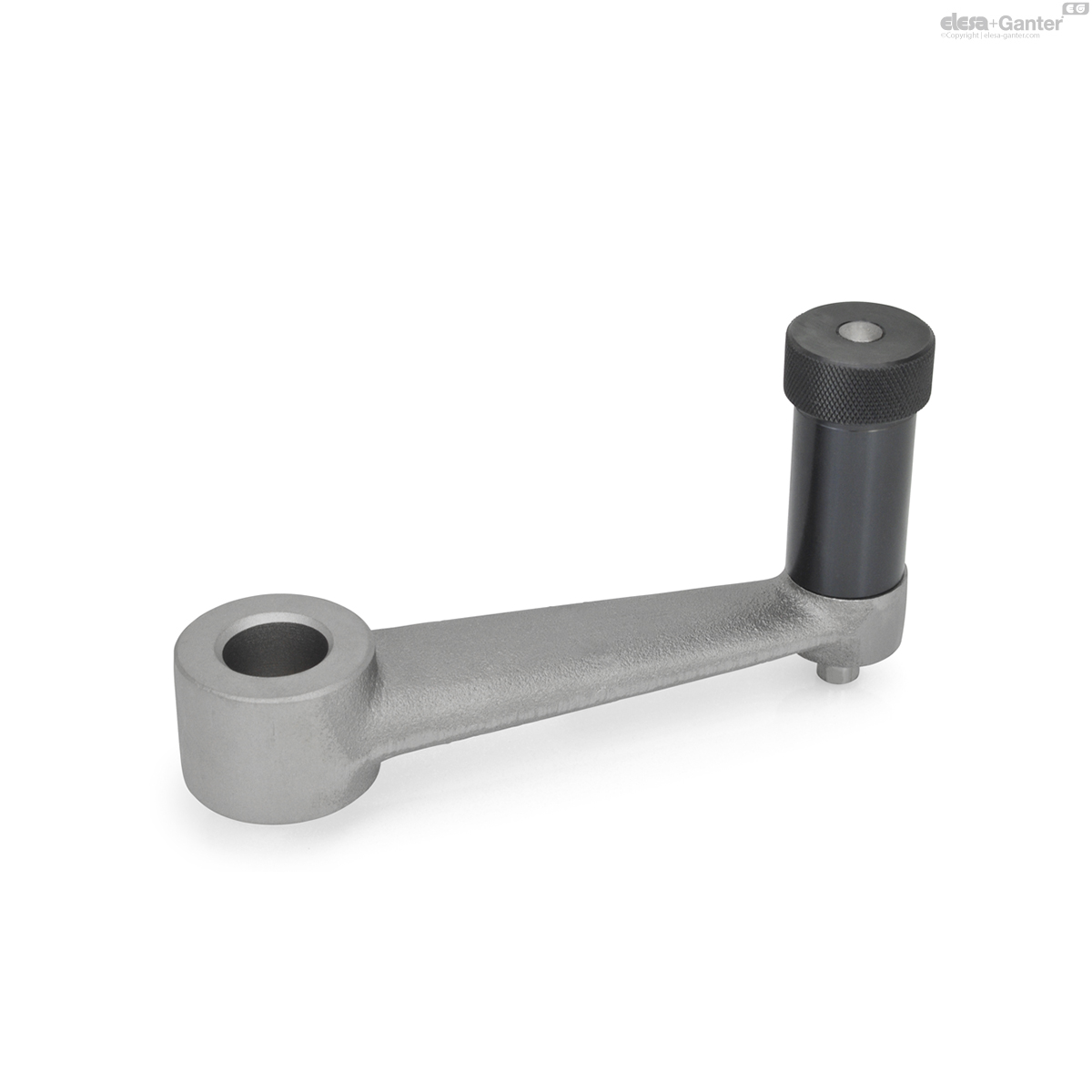

Indexing cranked handles GN 558 are for positioning mechanisms.

Other standard machine elements for positioning of spindles:

Indexing Mechanisms GN 200

Indexing Levers GN 215

Adjustable Knobs GN 700 (with Stepless Positioning)
