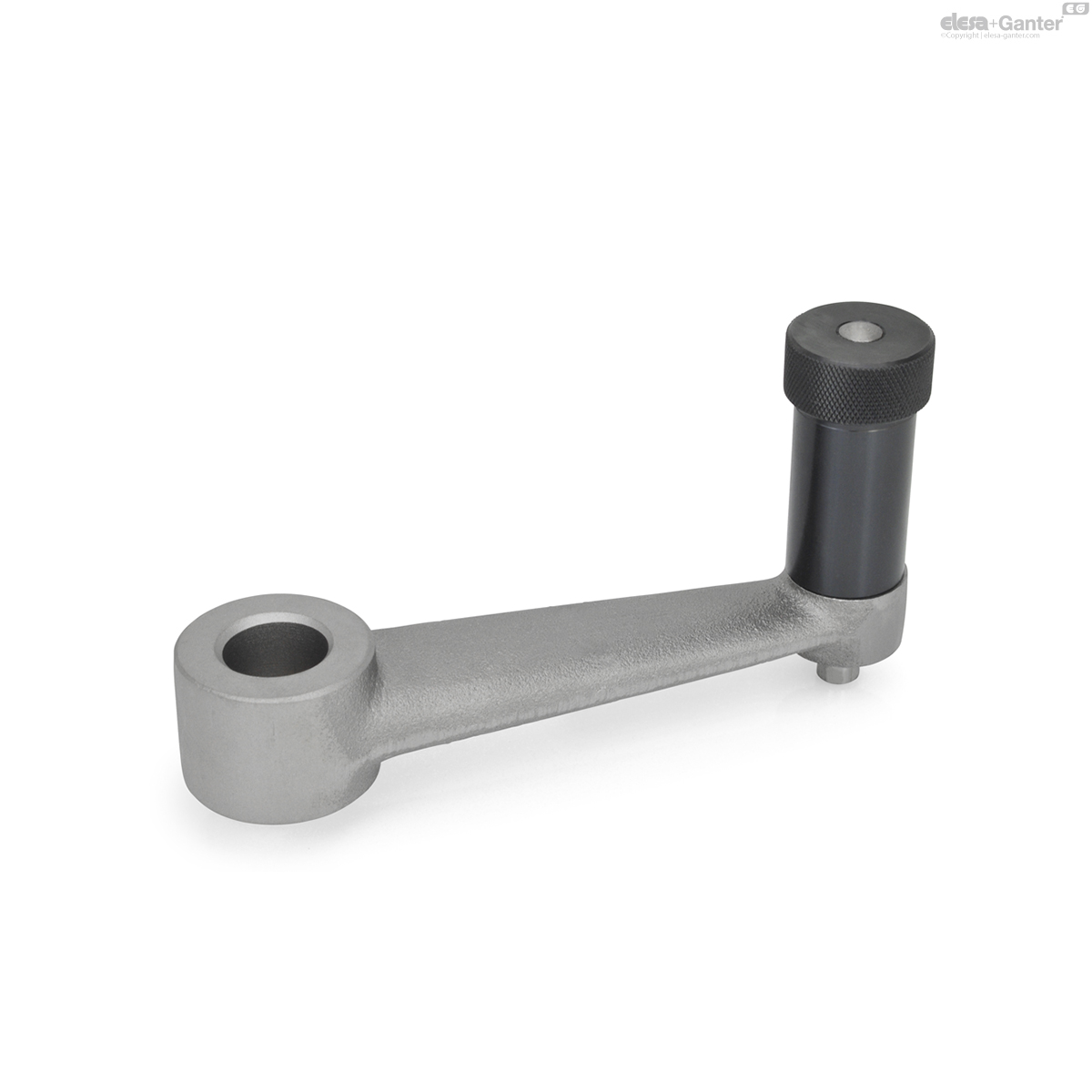

GN 558-BZwengels met indexfunctie

Zonder spiebaan

Gietijzer

  • Icons/__logo__RoHS__.png
pdf Other documents
Zonder spiebaan
Zonder spiebaan
Zonder spiebaan
GN 558-B
Zonder spiebaan
Met spiebaan DIN 6885-2 P9
GN 558-K
Met spiebaan DIN 6885-2 P9

GN 558-B

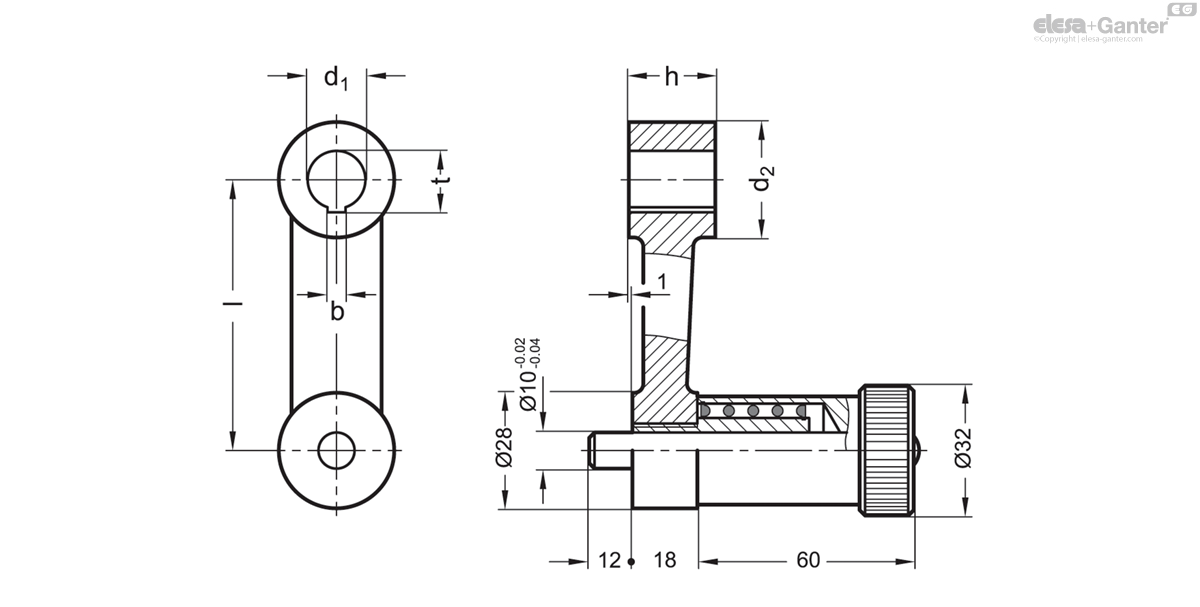

Code
Length l
d1 H7 bore
d2
h
b P9
t
75
16
32
24
5
17.3
510
90
18
34
26
6
19.7
588
110
20
36
30
6
21.7
700
135
22
42
32
6
23.7
823
165
24
44
36
8
25.7
994

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-2 P9

Body

Cast iron (GGG)

  • Hub machined, flash
  • Ground, shot-blasted

Handle

Steel, blackened

Indexing pin

Steel, hardened

Indexing cranked handles GN 558 are for positioning mechanisms.

Other standard machine elements for positioning of spindles:

Indexing Mechanisms GN 200

Indexing Levers GN 215

Adjustable Knobs GN 700 (with Stepless Positioning)
